RTS2

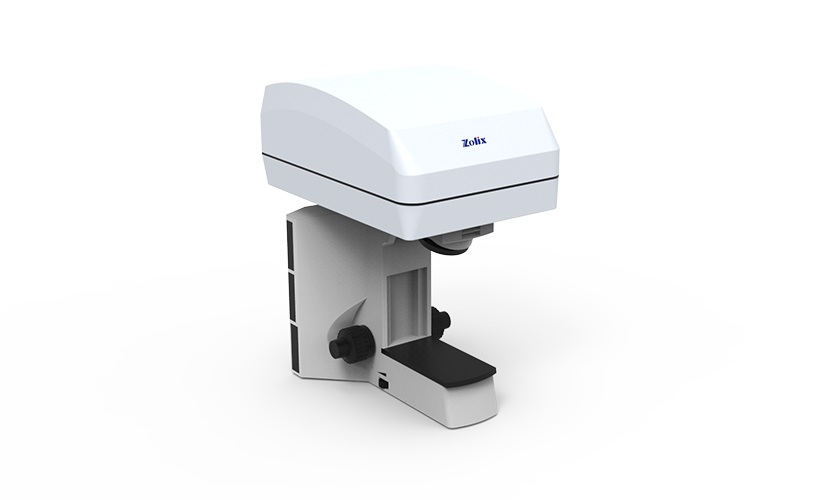

多功能激光共聚焦显微拉曼光谱仪

RTS2 多功能激光共聚焦显微拉曼光谱仪,基于新一代显微共焦技术,具有良好扩展性,可根据需求拓展为以拉曼为主要功能的显微光谱工作站,是您科学研究的优质选择!


产品咨询
资料下载
产品概述
RTS2多功能激光共聚焦显微拉曼光谱仪
RTS2 多功能激光共聚焦显微拉曼光谱系统,基于新一代显微共焦技术,具有良好扩展性,可根据需求拓展为以拉曼为主要功能的显微光谱工作站,是您科学研究的优质选择!

RTS2多功能激光共聚焦显微拉曼光谱仪典型优势
紧凑稳定的拉曼光路,减小光程,提高系统稳定度和重复性
内置 532,638,785 常用激光器,激光光路固化无需切换和调节
可扩展第四路单模光纤激光器或者自由光路耦合,兼容各类激光器
可选配光纤共焦,空间光共焦以及针孔共焦多种共焦方式,兼顾显微成像和高共焦实验
未经任何改造的科研级正置显微镜,可保证显微镜原有功能不受影响

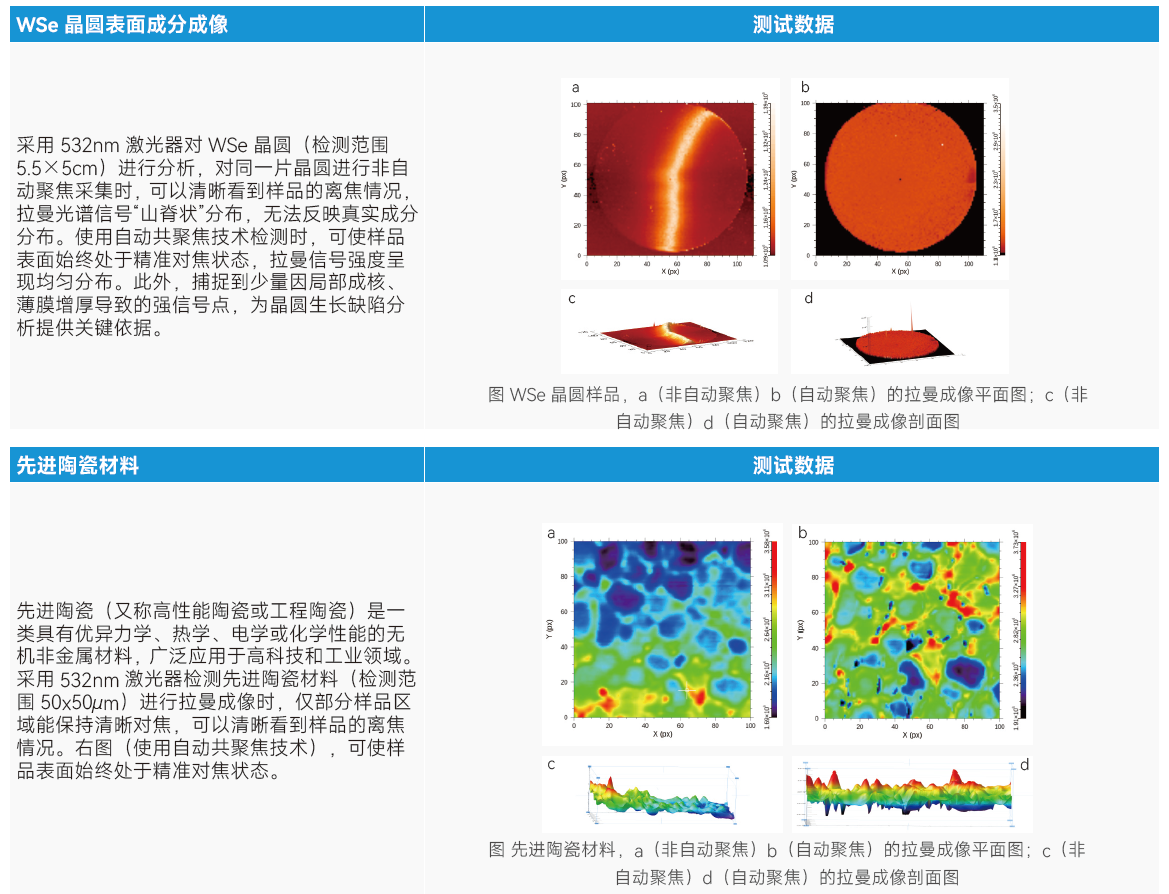

可配置自动聚焦模块,保持样品时刻处于聚焦状态
标配 320mm 焦长影像校正高通光量光谱仪,高像素深制冷光谱 CCD 相机
可扩展 EMCCD,ICCD,InGaAs 阵列等探测器,扩展系统 功能
采用超高精度电动平台,1μm 定位精度,可升级拉曼 Mapping 功能
提供与开环,闭环高低温等各类样品台等的多种联用方案
可与高光谱系统直接联用,进行微区透反吸,暗场散射光谱,宽场荧光光谱采集

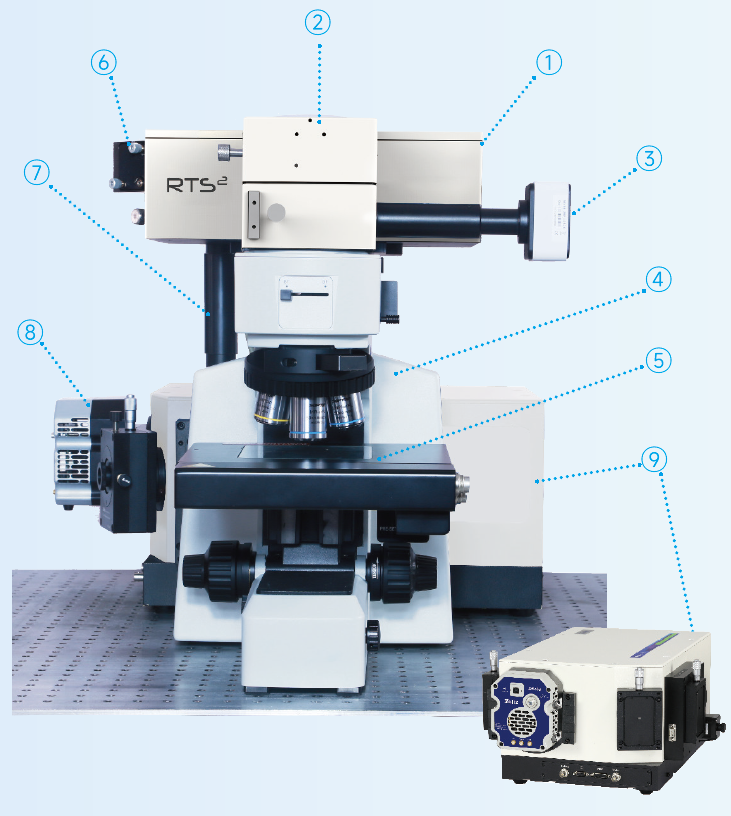

① 拉曼接口盒:内置常用激光器及滤光片组,扩展激光器包含自由光和单模光纤输入
② 光路转向控制:光路转向控制可向下和向左,与原子力,低温,探针台等外设联用,可升级振镜选项
③ 明视场相机:明视场相机代替目镜
④ 拉曼显微镜:正置科研级金相显微镜,标配落射式明暗场照明,其他照明方式可升级
⑤ 电动样品台:75x50mm 行程高精度电动载物台,1μm 定位精度
⑥ 光纤共焦或者针孔共焦模式:可提高 Z 轴共焦分辨率,Z 分辨<1.5μm@10μm 针孔
⑦ CCD- 狭缝共聚焦耦合:标配自由光 CCD- 狭缝耦合方式,可使用光谱仪成像模式,高通光量
⑧ 光谱 CCD:背照式深耗尽型光谱 CCD 相机,200-1100nm 工作波段,峰值 QE>90%
⑨ 320mm 光谱仪:F/4.2 高通光量影响校正光谱仪,1x10^-5 杂散光抑制比


硅三阶峰信噪比>20:1,硅四阶峰可见
检测条件:532nm 激光器,100um 狭缝宽度,50um 像元尺寸,100x 物镜(0.9NA),样品上激光功率10mW,积分时间300s, 累积次数1,600刻线光栅

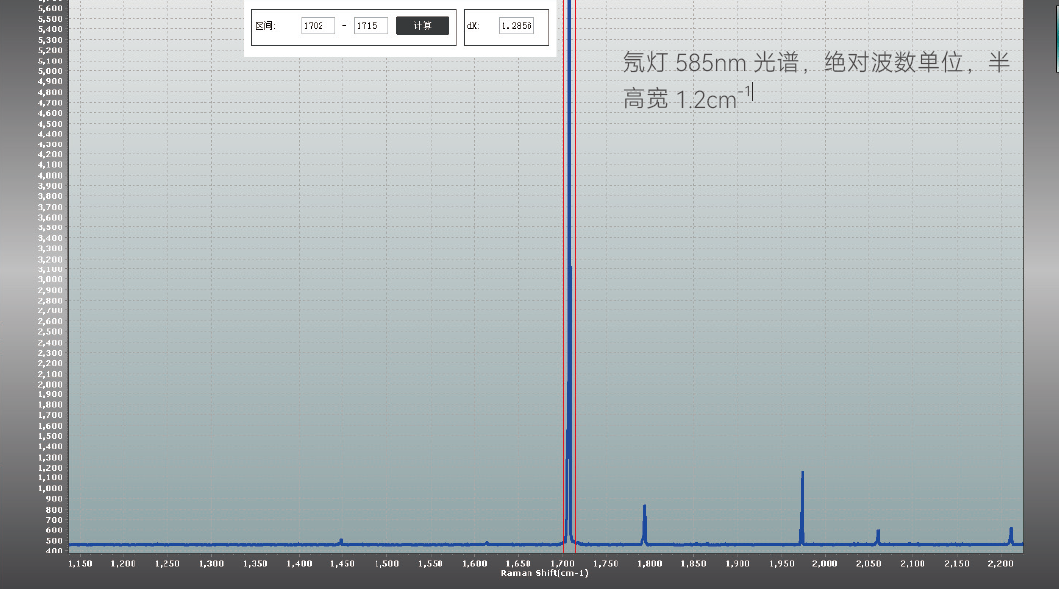

光谱分辨率(半高宽):≤ 1.5cm-1;典型值,2cm-1 保证值(320mm光谱仪), (测量氖 灯线585nm半高宽)
检测条件:在可见波段:采用氖灯测量,10x 物镜,1800g/mm 光栅,光栅在+1 级条件下工作,狭缝宽度为10mm。实验时将氖灯置于显微镜下,测量谱线为 585 nm ,全半高宽(FWHM)≤ 1.5cm-1;


低波数性能:60cm-1 典型值,90cm-1 保证值,样品:硫,积分时间0.1s。提供<30cm-1 选项

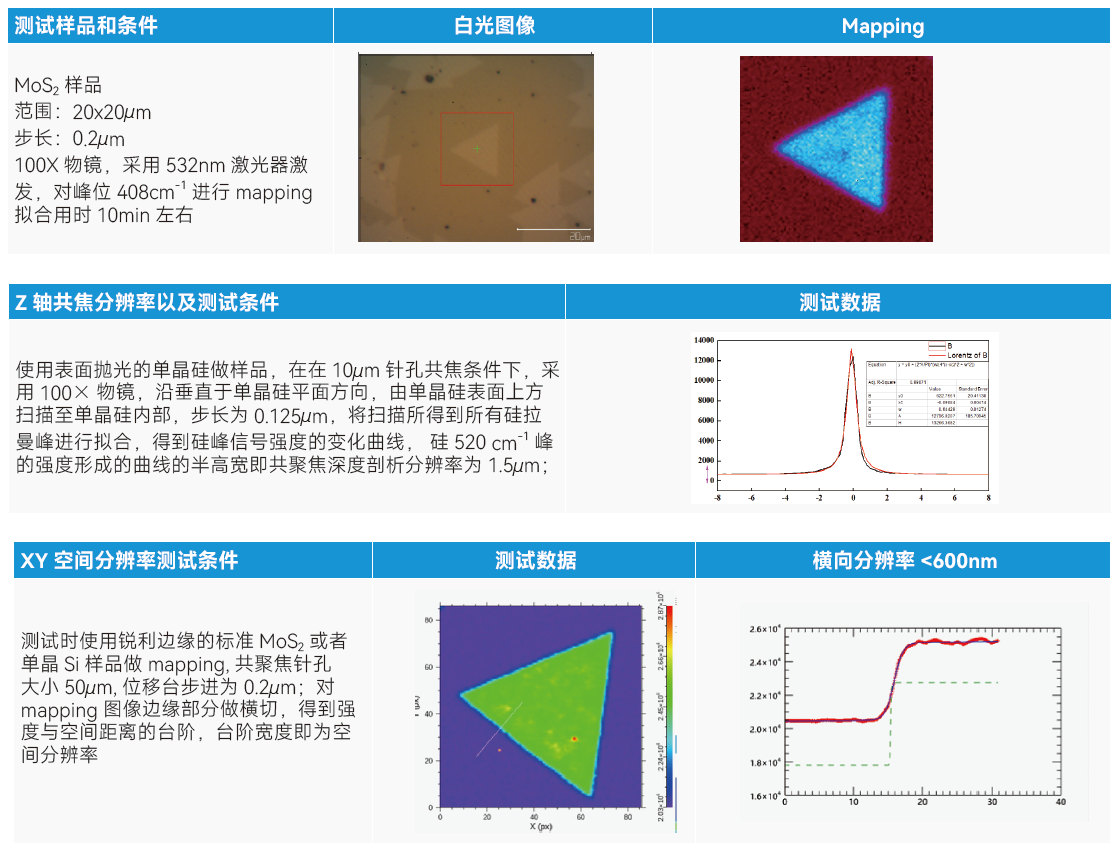

拉曼 mapping




应用实例

   紫外共振拉曼光谱在催化材料研究中的应用                      微孔- 介孔材料骨架中超低含量的孤立的过渡金属离子
                                                                                ( 例如Ti-MCM-41) 能够通过紫外共振拉曼光谱可靠、准确地鉴别出来


利用紫外拉曼避开荧光和增加灵敏度的特点, 可对分子筛合成过程中的合成前体、中间物以及分子筛晶体 的演化过程进行研究

紫外拉曼光谱可以选择性地得到在紫外区具有强吸收的物质(例如TiO2 和ZrO2)的表面相信息


RTS2多功能激光共聚焦显微拉曼光谱系统灵活的配置,详见pdf下载
RTS2 倒置共聚焦拉曼系统
RTS2 显微高光谱系统
RTS2 双谱仪动高压时间分辨拉曼系统
RTS2 脉冲拉曼系统
全角度偏振选项
