Goniometer25-theta

Goniometerxx-theta/phi极低温线性压电摆动台

紧凑的设计,最小台面尺寸夜25×25mm 超高真空&极低温兼容:2E-11mbar&30mk
产品咨询
资料下载
产品概述
Goniometerxx-theta/phi极低温线性压电摆动台特点:
• 紧凑的设计,最小台面尺寸仅25×25mm
• 超高真空 & 极低温兼容: 2 E-11 mbar & 30 mK
• 无磁材料 纯Ti & BeCu组成,兼容18 Tesla磁场
• 高负载 max500 g
• 大行程: max12
• 闭环控制,位置传感达到分辨率最高可到 0.2m°

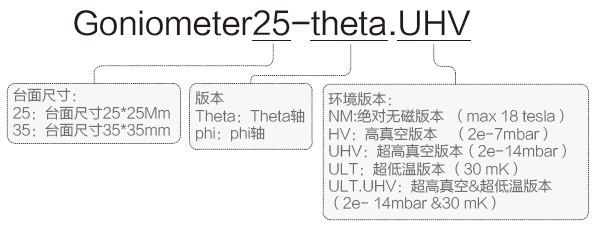

命名规则
Goniometerxx-theta/phi极低温线性压电摆动台选型表:

型号

Goniometer25-theta

Goniometer25-phi

Goniometer35-theta

Goniometer35-phi



工作环境

默认: 1.4 K ~ 400 K; 2e-7 mbar;

18 Tesla可选1 - .ULT, 最低工作温度 30 mK;

可选2 - .UHV, 最高真空环境 2E-11 mbar;

尺寸(mm)

25×25×12.5

25×25×12.5

35×35×16

35×35×16

旋转中心与工作面距离(mm)

41

53.5

50

66

行程

6.6 °

6 °

12 °

10 °

最大负载(g)

200

200

500 g

500

最大推力(N)

2.2

2.2

3 N

3

传感器

电阻传感器

传感器行程

6.6 °

6 °

12 °

10 °

分辨率

0.2 m°

0.5 m°

驱动电压

Max. 200 V

插针数

Driven - 2 pins; Sensor - 3 pins

主 体

默认: 纯钛; ULT: 铍铜

重量(g)

20

20

70

70

注:主体材质-ULT和UHULT 版本为 BeCu,其余PureT;线缆材质-碳青双绞线,长20m;
针脚材质- UHV版本为Peek,BeCu,其余为玻璃纤维填充;

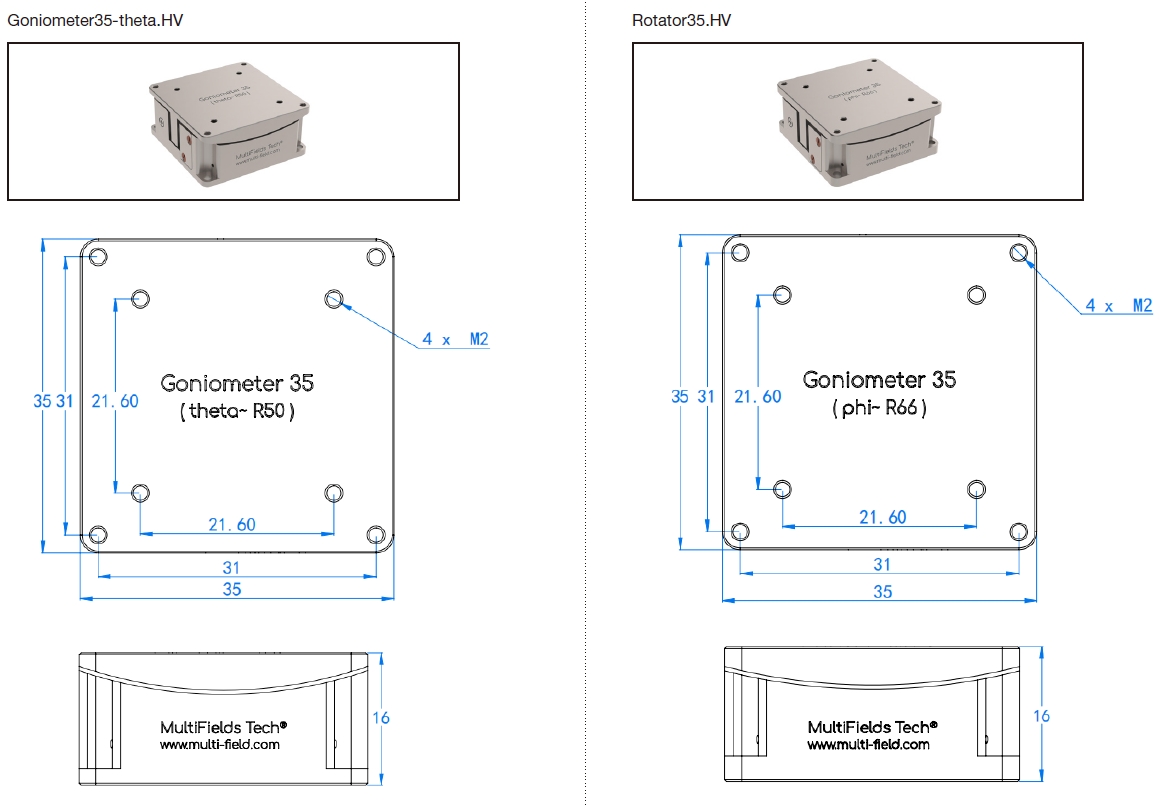

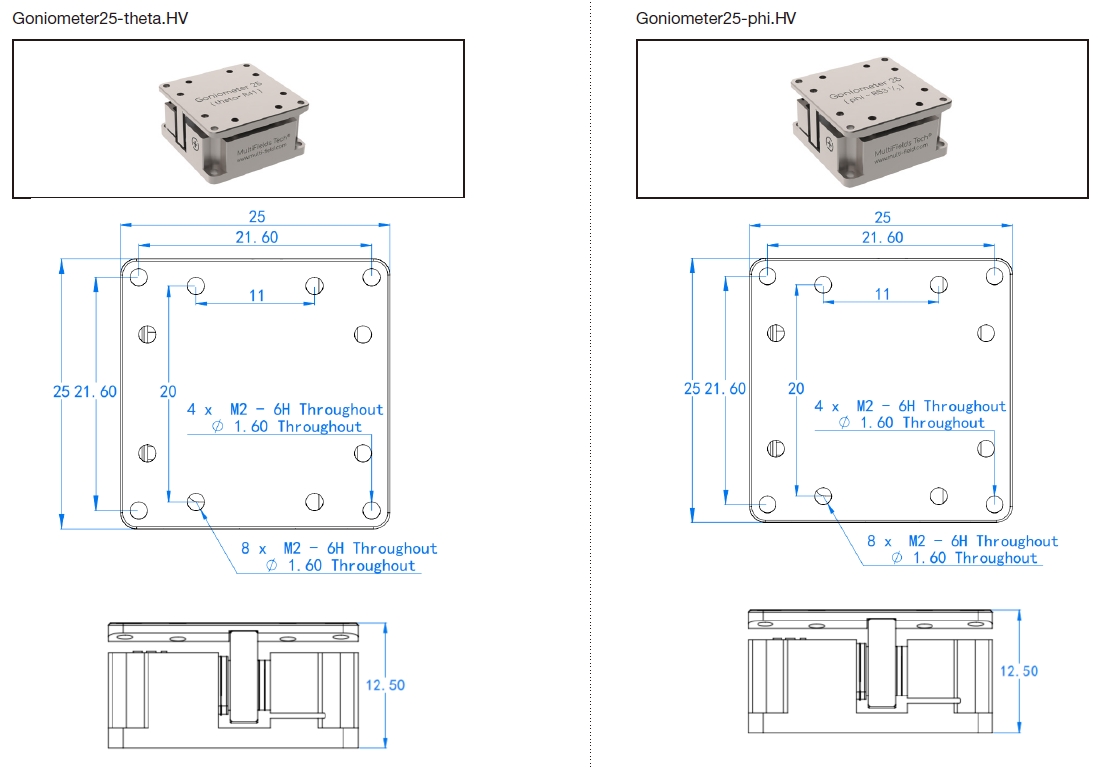

尺寸图:
