反射/透射光谱共聚焦扫描成像系统

采用“所见即所得”的测量方式,即反射与透射测量方式均能在直接观测样品成像时看到测量光斑,成像与测量光路通过电机切换。标准系统可满足紫外/可见/近红外波段的测试需求,对于特殊波段可进行优化设计及光路定制。
产品咨询
资料下载
产品概述

反射/透射光谱共聚焦扫描成像系统

Waynelabs3 的标准反射/透射光谱测试系统,采用“所见即所得”的测量方式,即反射与透射测量方式均能在直接观测样品成像时看到测量光斑,成像与测量光路通过电机切换。标准系统可满足紫外/可见/近红外波段的测试需求,对于特殊波段可进行优化设计及光路定制。

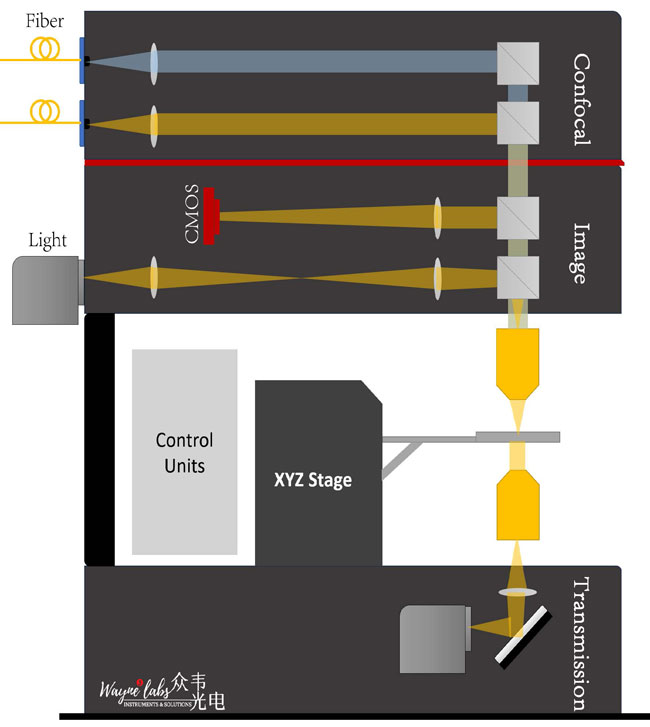

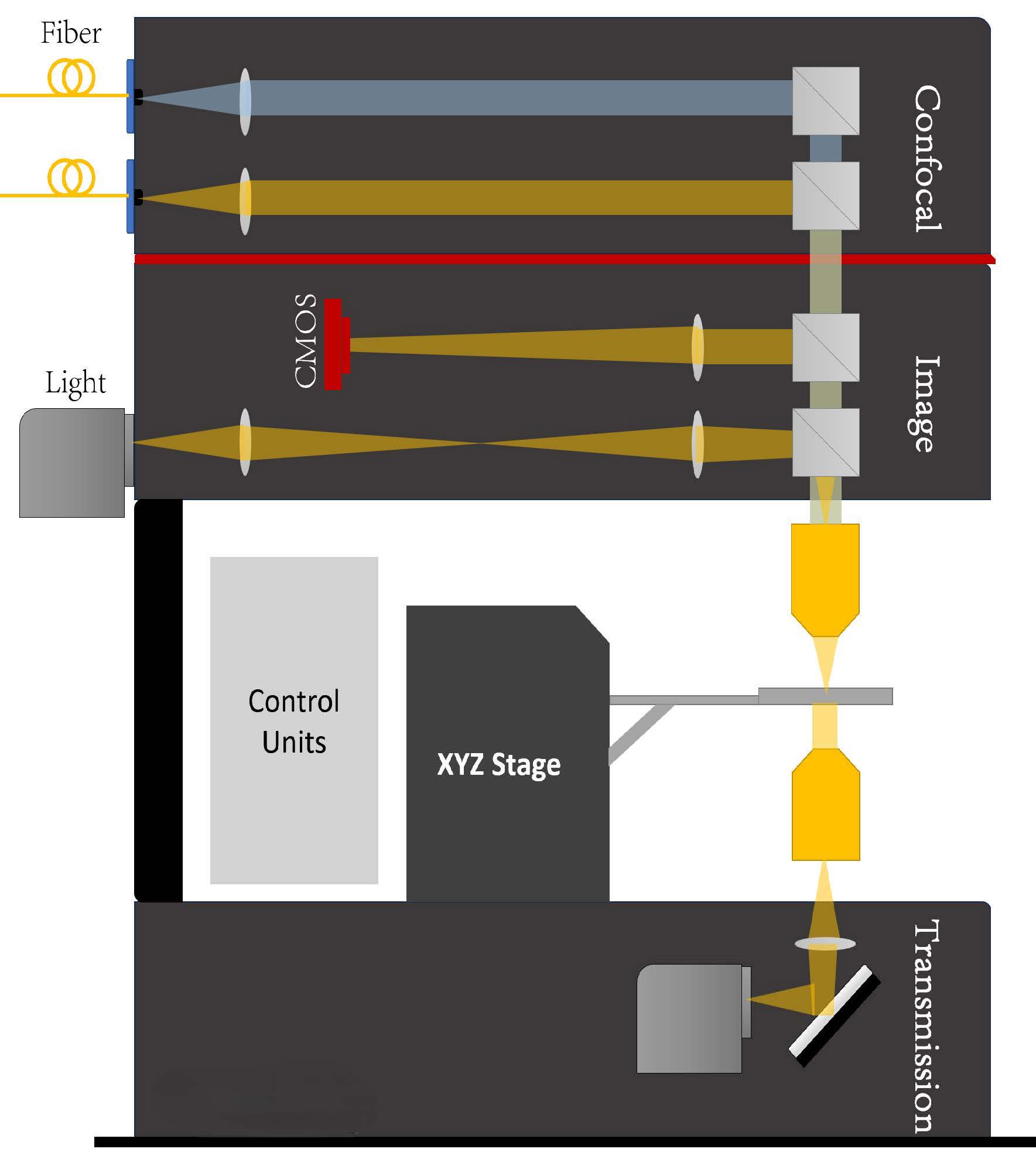

系统原理示意图
*此图为简化原理示意,不代表实际光路

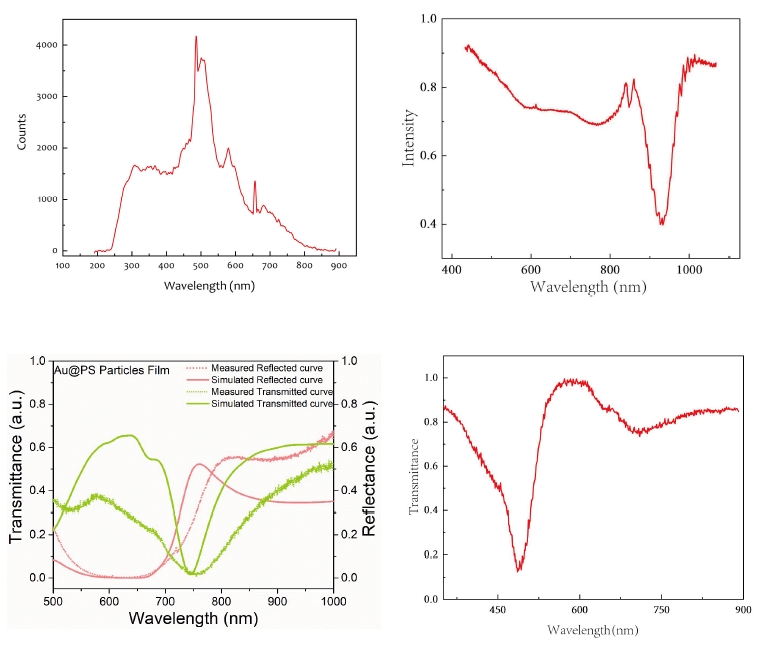

典型数据图

基本功能

· 白光反射谱及Mapping成像;

· 白光透射谱及Mapping成像;

· 电动变偏振采谱;(可选)

· 适配低温台、电学样品台等;(可选)

· 共聚焦方式和科勒照明方式;(可选)

· 透射光谱无色散设计;(可选)

· 入射及收集光路均可配置双口电动切换。(可选)

应用场景

光学材料的能级及振动强弱信息探测

· 半导体材料的带隙探测;

· 无机光学材料的吸收特性研究;

· 贵金属纳米材料的表面等离激元共振特性研究;

· 光学材料的基础光谱表征。

反射/透射光谱共聚焦扫描成像系统典型参数配置

测试光源: 光纤耦合卤素灯;自由空间卤素灯(可选)

支持光谱范围: 250 nm - 850 nm;400 nm - 1100 nm;900 nm - 1700 nm

空间分辨率: < 1 mm

电动位移行程: 50 mm × 50 mm × 40 mm

扫描精度: < 1 mm,步进最小 0.04 mm

偏振控制: 电动

测量方式: 反射和透射

光路切换方式: 电动,软件控制

物镜组: 5X,10X,20X,50X,100X可见光物镜;反射式物镜,红外长焦物镜等可选

照明光源: 高显色LED面光源

光谱采集: 光纤光谱仪;光栅光谱仪(可选)

软件功能:移动视场,切换物镜,对焦,框选扫描区域均可用鼠标直接在图像显示窗口操作;电动功率调整;自动光路模式切换;自动化Mapping;自动化偏振Mapping;实时处理与显示数据。
