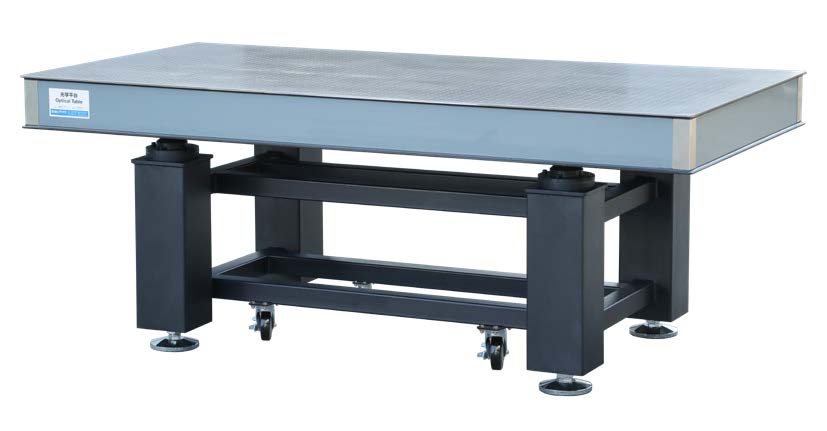

DRB 系列是卓立汉光推出的新型双频阻尼隔振光学平台，引入双频阻尼隔振系统，具有更合理的刚性、更小的固有频率和更好的隔振性能。

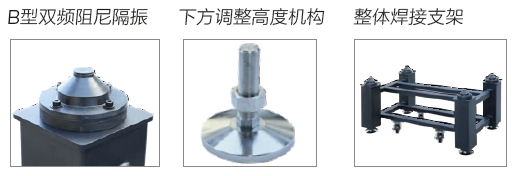

DRB 系列结构上采用：B 型双频阻尼隔振系统、整体焊接支架、薄型不锈钢台面，整体高度800mm，分为支架和台面两部分。
台面整体为三层夹心式蜂窝结构，上台面材料为SUS430（1Cr17） 高导磁不锈钢，具有很好的耐腐蚀性能。厚度根据尺寸设计为：50/100/150/200mm，具有很好的硬重比和刚性。台面采用精密磨削工艺，台面的平面度达到0.1mm/600mm×600mm，台面上按照25mm×25mm 孔距均布M6螺纹孔，方便安装各类滑台和调整架。
支架采用整体焊接四支撑结构（3 米及以上为六支撑结构），支撑腿上方引入双频阻尼隔振系统，支撑腿下方采用阻尼隔振垫，具有较好的隔振性能，固有频率通常小于7~20Hz。支架带脚轮，方便移动和搬运。调整高度机构在每个支撑腿下方，可解决地面不平引起的支架扭曲、变形等现象。
DRB 系列产品刚性高、稳定性好、有较好的隔振效果、性价比高，适合于大部分环境使用。
|

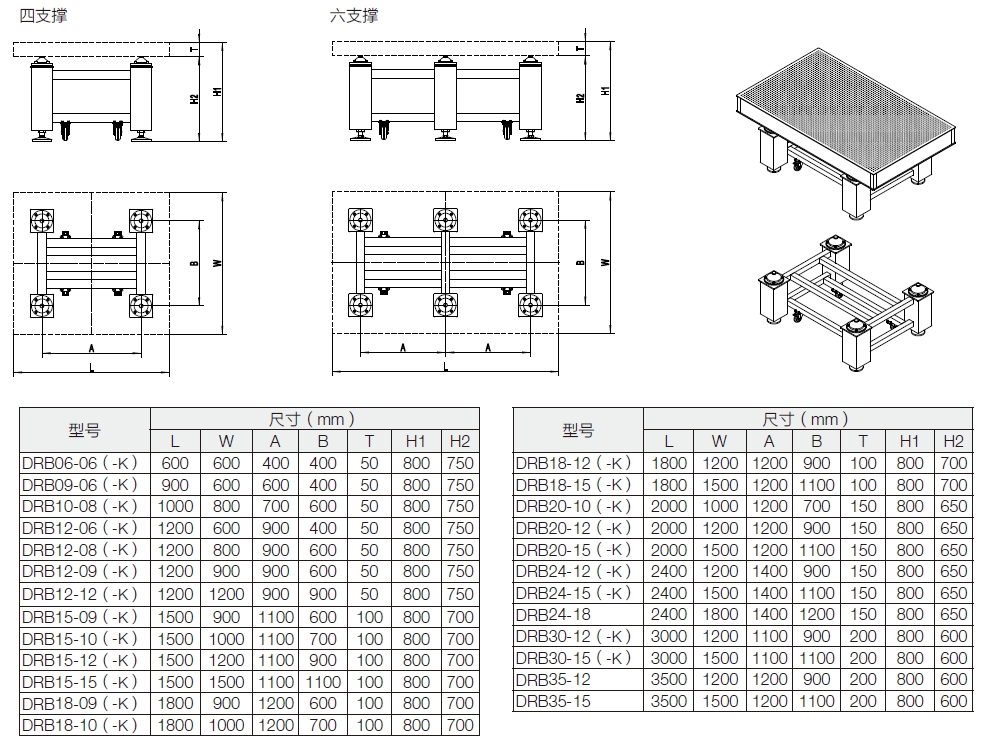

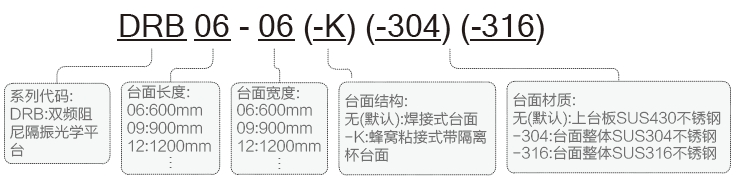

产品型号 |
整体规格(mm) |
台面厚度(mm) |
台面自重(Kg) |
支撑腿截面积(mm) |
支架负载能力(Kg) |
备注 |
|
DRB06-06 |
600×600×800 |
50 |
40 |
80×80 |
500 |
4支撑 |
|
DRB09-06 |
900×600×800 |
50 |
59 |
80×80 |
500 |
4支撑 |
|
DRB10-08 |
1000×800×800 |
50 |
88 |
80×80 |
500 |
4支撑 |
|
DRB12-06 |
1200×600×800 |
50 |
79 |
80×80 |
500 |
4支撑 |
|
DRB12-08 |
1200×800×800 |
50 |
106 |
80×80 |
500 |
4支撑 |
|
DRB12-09 |
1200×900×800 |
50 |
119 |
80×80 |
500 |
4支撑 |
|
DRB12-12 |
1200×1200×800 |
50 |
158 |
80×80 |
500 |
4支撑 |
|
DRB15-09 |
1500×900×800 |
100 |
162 |
120×120 |
800 |
4支撑 |
|
DRB15-10 |
1500×1000×800 |
100 |
180 |
120×120 |
800 |
4支撑 |
|
DRB15-12 |
1500×1200×800 |
100 |
216 |
120×120 |
800 |
4支撑 |
|
DRB15-15 |
1500×1500×800 |
100 |
270 |
120×120 |
800 |
4支撑 |
|
DRB18-09 |
1800×900×800 |
100 |
194 |
120×120 |
800 |
4支撑 |
|
DRB18-10 |
1800×1000×800 |
100 |
216 |
120×120 |
800 |
4支撑 |
|
DRB18-12 |
1800×1200×800 |
100 |
259 |
120×120 |
800 |
4支撑 |
|
DRB18-15 |
1800×1500×800 |
100 |
324 |
120×120 |
800 |
4支撑 |
|
DRB20-10 |
2000×1000×800 |
150 |
260 |
160×160 |
1000 |
4支撑 |
|
DRB20-12 |
2000×1200×800 |
150 |
312 |
160×160 |
1000 |
4支撑 |
|
DRB20-15 |
2000×1500×800 |
150 |
390 |
160×160 |
1000 |
4支撑 |
|
DRB24-12 |
2400×1200×800 |
150 |
374 |
160×160 |
1000 |
4支撑 |
|
DRB24-15 |
2400×1500×800 |
150 |
468 |
160×160 |
1000 |
4支撑 |
|
DRB24-18 |
2400×1800×800 |
150 |
562 |
160×160 |
1000 |
4支撑 |
|
DRB30-12 |
3000×1200×800 |
200 |
504 |
160×160 |
1500 |
6支撑 |
|
DRB30-15 |
3000×1500×800 |
200 |
630 |
160×160 |
1500 |
6支撑 |
|
DRB35-12 |
3500×1200×800 |
200 |
588 |
160×160 |
1500 |
6支撑 |
|
DRB35-15 |
3500×1500×800 |
200 |
735 |
160×160 |
1500 |
6支撑 |
