NAP系列

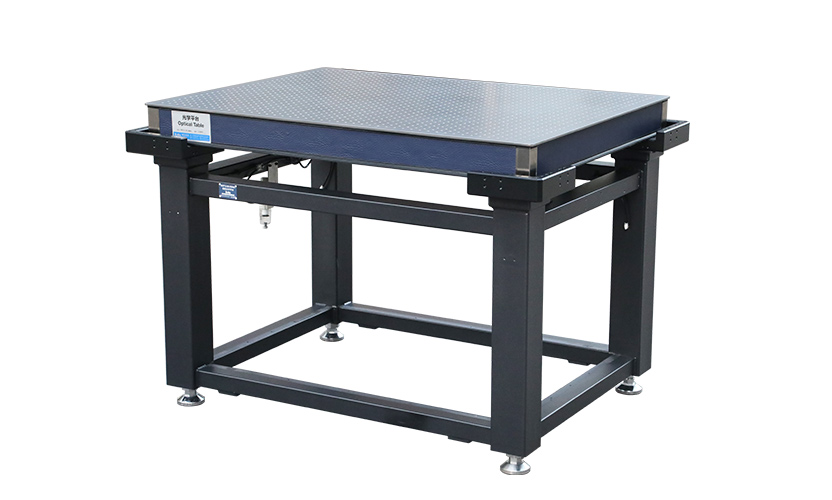

NAP系列气浮隔振光学平台

NAP系列是卓立汉光采用三线摆技术、层流阻尼技术所设计的高性能气浮隔振平台,竖直方向和水平方向隔振性能好、振动恢复时间短。
产品咨询
资料下载
产品概述

NAP系列是卓立汉光采用三线摆技术、层流阻尼技术所设计的高性能气浮隔振平台,竖直方向和水平方向隔振性能好、振动恢复时间短。

NAP系列气浮隔振光学平台特点:
• 引入对隔振有较好效果的三线摆系统。
• 采用层流阻尼元件,系统反应更灵敏。
• 自带四角防护板,具有台面气浮高度指示功能,调节更便捷。
• 标准台面上台板材料为SUS430(1Cr17 ) 高导磁不 锈钢,台面也可选择整体材料为SUS304弱磁不锈钢面包板, 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。
应用领域:
• 用来放置对隔振要求很高的精密光学仪器,如高分辨显微镜、激光共聚焦显微镜,也常用于光通讯行业,搭建小型光路等。

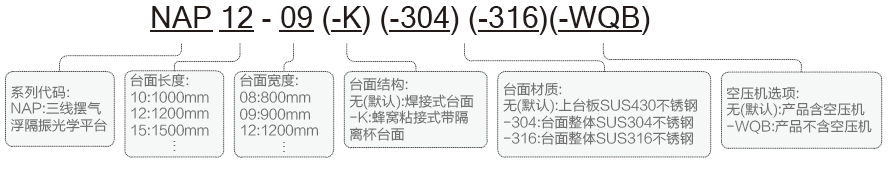

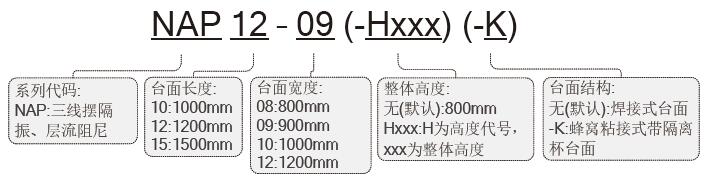

NAP系列气浮隔振光学平台命名规则:

技术指标:
• 固有频率:垂直方向<1.5~2.5Hz;水平方向<1~1.5Hz

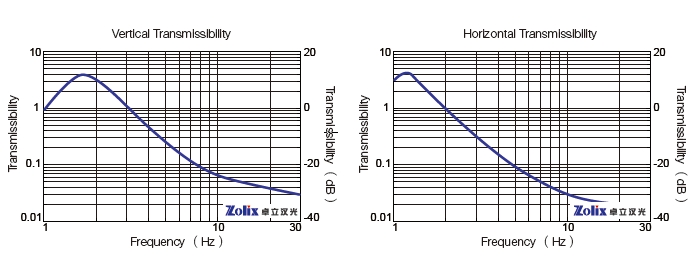

• 隔振效率:垂直方向:5Hz时:75~92%;10Hz时:90%~95%
水平方向:5Hz时:88~94%;10Hz时:92%~98%
• 隔振方式:三线摆隔振系统
• 阻尼方式:层流阻尼
• 工作台面:三层夹心式蜂窝结构(可选配蜂窝粘接式带隔离杯台面)
• 表面平面度:焊接式台面:0.02~0.05mm/600mm×600mm
  粘接式台面:0.1mm/600mm×600mm
• 台面厚度:100mm
• 台面:上台板4~6mm厚不锈钢
• 底板:下底板4~6mm厚,表面喷黑塑处理
• 侧面包饰:焊接台面为蓝色皮革;粘接台面为黑色皮革;
• 安装孔:M6
• 孔距:25mm×25mm
• 安装孔距边:37.5mm
• 台面加支架总高度:800mm
• 总高度可调范围:-10~+15mm
• 支架负载:500kg
• 单个隔振腿负载:125kg
• 最大空气压力:0.6MPa
• 建议工作空气压力:0.3~0.4MPa
• 水平重复精度:±0.5mm

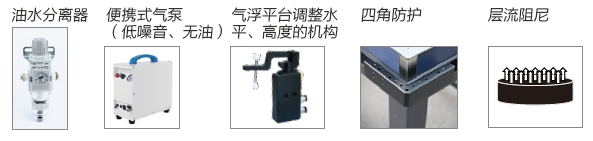

细节说明:

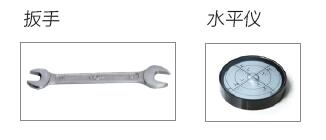

其它配件:
选型表:(本系列-K型号为设计规格,技术指标以最终发布内容为准)


产品型号

整体规格(mm)

台面厚度(mm)

台面自重(Kg)

支撑腿截面积(mm)

支架负载能力(Kg)

备注

NAP10-08

1000×800×800

100

96

100×100

500

4支撑

NAP12-08

1200×800×800

100

115

100×100

500

4支撑

NAP12-09

1200×900×800

100

130

100×100

500

4支撑

NAP12-10

1200×1000×800

100

144

100×100

500

4支撑

NAP12-12

1200×1200×800

100

173

100×100

500

4支撑

NAP15-09

1500×900×800

100

162

100×100

500

4支撑

NAP15-10

1500×1000×800

100

180

100×100

500

4支撑

NAP15-12

1500×1200×800

100

216

100×100

500

4支撑

NAP10-08-K

1000×800×800

100

92

100×100

500

4支撑

NAP12-08-K

1200×800×800

100

111

100×100

500

4支撑

NAP12-09-K

1200×900×800

100

124

100×100

500

4支撑

NAP12-10-K

1200×1000×800

100

138

100×100

500

4支撑

NAP12-12-K

1200×1200×800

100

166

100×100

500

4支撑

NAP15-09-K

1500×900×800

100

155

100×100

500

4支撑

NAP15-10-K

1500×1000×800

100

173

100×100

500

4支撑

NAP15-12-K

1500×1200×800

100

207

100×100

500

4支撑

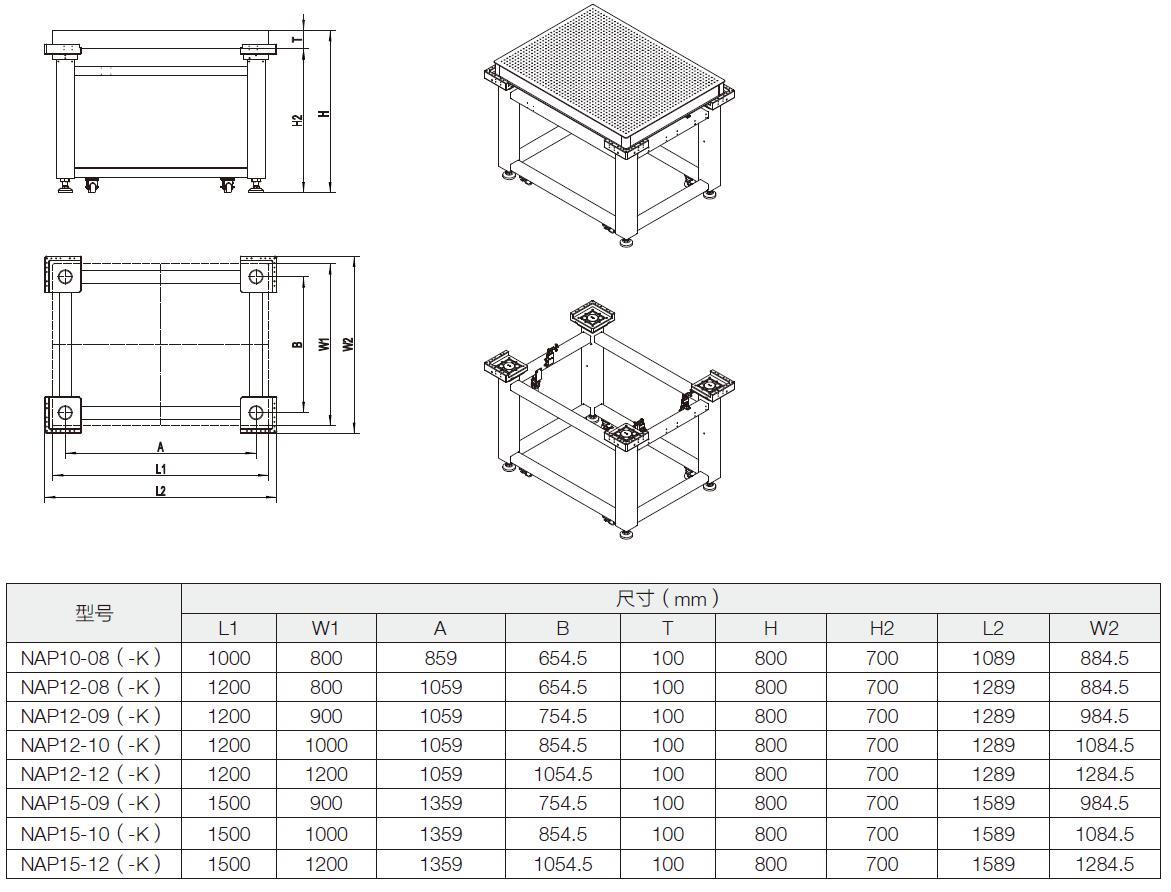

尺寸图:
