TPR系列

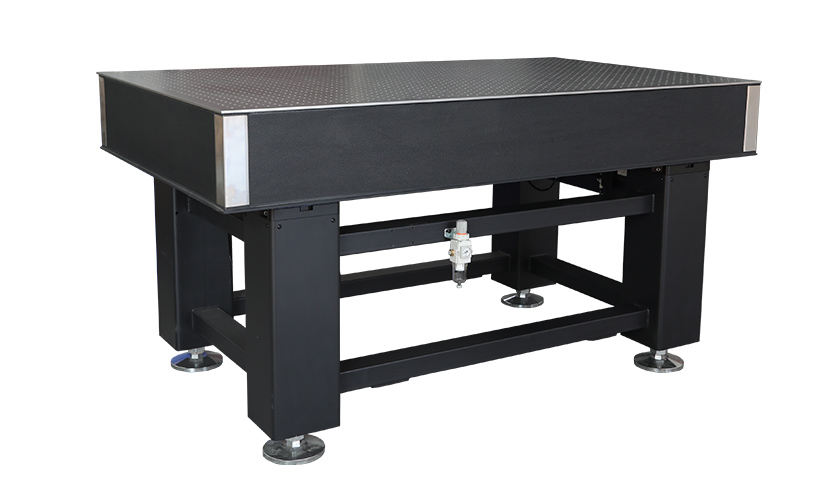

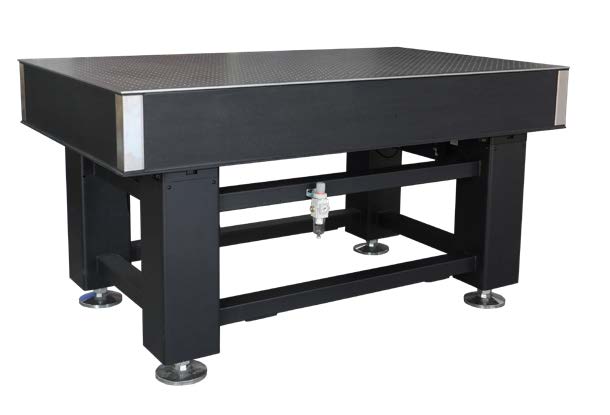

TPR系列三线摆式气浮隔振平台

TPR系列三线摆气浮隔振光学平台是卓立汉光结合多年在隔振领域研发和生产的经验和总结,研制出的新型气浮隔振光学平台。该隔振平台引入三线摆系统,不仅保证在垂直方向有很低的固有频率,而且在水平方向上的固有频率也非常低,对低频水平振动的消除效果非常好。非常适合于对垂直方向和水平方向隔振要求都比较高的环境。

产品咨询
资料下载
产品概述

TPR系列三线摆气浮隔振光学平台是卓立汉光结合多年在隔振领域研发和生产的经验和总结,研制出的新型气浮隔振光学平台。该隔振平台引入三线摆系统,不仅保证在垂直方向有很低的固有频率,而且在水平方向上的固有频率也非常低,对低频水平振动的消除效果非常好。非常适合于对垂直方向和水平方向隔振要求都比较高的环境。

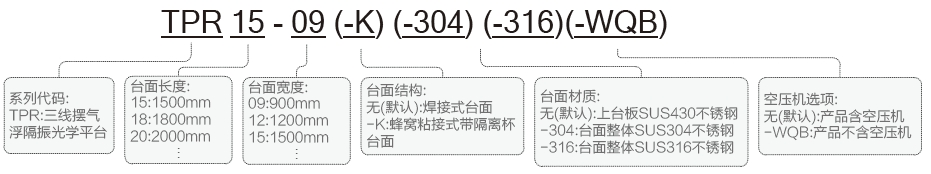

命名规则
TPR系列三线摆气浮隔振光学平台特点:
• 引入对隔振有较好效果的三线摆系统。
• 采用层流阻尼元件,系统反应更灵敏。
• 标准台面上台板材料为SUS430(1Cr17 ) 高导磁不 锈钢,台面也可选择整体材料为SUS304弱磁不锈钢面包板, 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。

应用领域:
• 对隔振要求非常高的光学实验,干涉测量、超快光学、量子光学、光通讯、高分辨显微实验、微纳光学、非线性光学、半导体行业、搭建复杂长程光路等。

TPR系列三线摆气浮隔振光学平台技术指标:

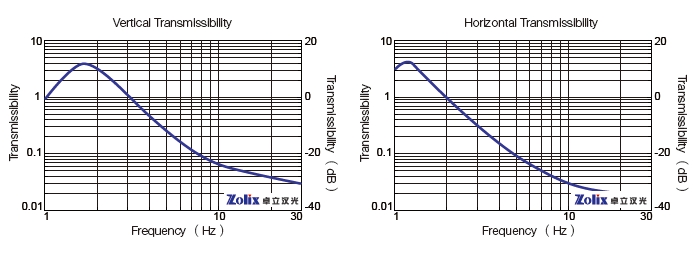

• 固有频率:垂直方向<1.5~2.5Hz;水平方向<1~1.5Hz
• 隔振效率:垂直方向:5Hz时:75~92%;10Hz时:90%~95%
水平方向:5Hz时:88~94%;10Hz时:92%~98%
• 隔振方式:三线摆隔振系统
• 阻尼方式:层流阻尼
• 工作台面:三层夹心式蜂窝结构(可选配蜂窝粘接式带隔离杯台面)
• 表面平面度:焊接式台面:0.02~0.05mm/600mm×600mm
  粘接式台面:0.1mm/600mm×600mm
• 台面厚度:200mm/300mm
• 台面:上台板4~6mm厚不锈钢
• 底板:下底板4~6mm厚,表面喷黑塑处理
• 侧面包饰:焊接台面为蓝色皮革;粘接台面为黑色皮革;
• 安装孔:M6
• 孔距:25mm×25mm
• 安装孔距边:37.5mm
• 台面加支架总高度:800mm
• 总高度可调范围:-10~+15mm
• 支架负载:1000kg(4支撑)/1500kg(6支撑)
• 单个隔振腿负载:250kg
• 最大空气压力:0.7MPa
• 建议工作空气压力:0.3~0.4MPa
• 水平重复精度:±0.5mm

细节说明:

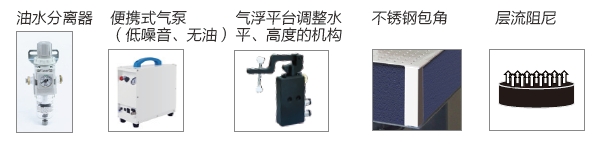

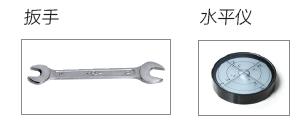

其它配件:

选型表:

产品型号

整体规格(mm)

台面厚度

(mm)

台面自重

(Kg)

支撑腿截面积

(mm)

支架负载能力

(Kg)

备注

TPR15-09(-K)

1500×900×800

200

189

160×160

1000

4支撑

TPR15-10(-K)

1500×1000×800

200

210

160×160

1000

4支撑

TPR15-12(-K)

1500×1200×800

200

252

160×160

1000

4支撑

TPR15-15(-K)

1500×1500×800

200

315

160×160

1000

4支撑

TPR18-09(-K)

1800×900×800

200

227

160×160

1000

4支撑

TPR18-10(-K)

1800×1000×800

200

252

160×160

1000

4支撑

TPR18-12(-K)

1800×1200×800

200

302

160×160

1000

4支撑

TPR18-15(-K)

1800×1500×800

200

378

160×160

1000

4支撑

TPR20-10(-K)

2000×1000×800

200

280

160×160

1000

4支撑

TPR20-12(-K)

2000×1200×800

200

336

160×160

1000

4支撑

TPR20-15(-K)

2000×1500×800

200

420

160×160

1000

4支撑

TPR24-12(-K)

2400×1200×800

200

403

160×160

1000

4支撑

TPR24-15(-K)

2400×1500×800

200

504

160×160

1000

4支撑

TPR24-18

2400×1800×800

200

605

160×160

1000

4支撑

TPR30-12(-K)

3000×1200×800

300

601

160×160

1500

6支撑

TPR30-15(-K)

3000×1500×800

300

752

160×160

1500

6支撑

TPR35-12

3500×1200×800

300

701

160×160

1500

6支撑

TPR35-15

3500×1500×800

300

877

160×160

1500

6支撑

注:产品型号不带(-K),表示无蜂窝粘接式带隔离杯台面可选。

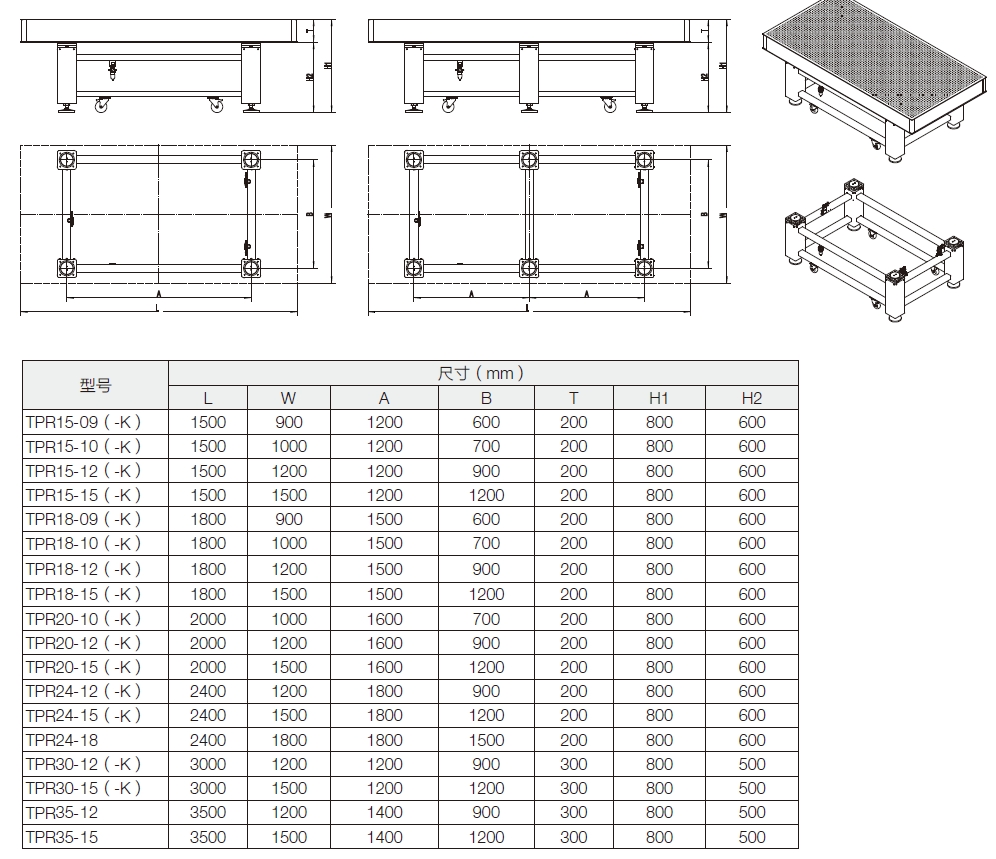

尺寸图
