DSR600

光电探测器光谱响应度标定系统

DSR600 探测器光谱响应度标定系统,结合了北京卓立汉光仪器有限公司给多家科研单位定制的光谱响应系统的特点和经验,采用国家标准计量方法进行全自动测试,是光电器件、光电转换材料的光谱响应性能研究的必备工具。

产品咨询
资料下载
产品概述

光电探测器是利用具有光电效应的材料制成的将光辐射信号转变成电信号的传感器。大部分光电探测器在一定的光谱区域内具有较强的光谱选择性,所以光电探测器的光谱响应度在不同波长是不同的。因此光谱响应度是表征光电探测器性能的一个重要参数指标。另外,对于光电材料的科研工作,通过测量并分析光电材料的光谱响应度数据,可以进一步得出材料本身的各项特性,从而对于优选材料、改进工艺具有指导性意义。

根据用户对于定标的实际的不同需求,卓立汉光可以提供研究级DSR600 系列光电探测器光谱响应度标定系统。

DSR600 探测器光谱响应度标定系统,正是适应不断增长的材料科学研究对检测设备的需求而诞生的。它结合了北京卓立汉光仪器有限公司给多家科研单位定制的光谱响应系统的特点和经验,采用国家标准计量方法进行全自动测试,是光电器件、光电转换材料的光谱响应性能研究的必备工具。

DSR600 探测器光谱响应度标定系统特点

功能:
■ 光谱响应度
■ 偏压下光谱响应度
■ 外量子效率、内量子效率
■ 偏压下外量子效率
■ 反射率、透射率
■ 短路电流密度
■ IV测试

宽光谱范围(200~2400nm可选),适用面广
宽光谱范围意味着适用于各种不同样品,如响应在日盲区的深紫外探测器、响应在可见光的太阳能电池、响应在近红外的光纤传感器、响应在中远红外的红外光电传感器,都可以在DSR600 上测量光谱响应度。

开机即用的Turnkey系统设计,维护简单
系统采用替代法的测量原理,设计成开机即用的turnkey 模式,用户不需要在实验前对系统进行复杂的调试,日常维护也十分简单。
替代法是目前国家计量单位测量探测器光谱响应度所采用的标准方法。相比于传统的测试方法,替代法既简便,准确度又高,避免了许多系统误差的产生。采用替代法,用户只需要定期对标准探测器进行定标即可,而传统方法需要定期对系统各个部件进行定标,包括光源、单色仪、光路系统中各个光学元件等,从而导致用户不得不拆分系统,标定好部件之后还要重新组装调试。

监视光路,方便样品定位
采用监视光路,配合CCD 相机进行可视化控制,可清楚观察光斑效果,使样品精确定位。


全反射光路设计,优化光斑质量
由于各种光电探测器的光谱响应范围不同,因此好的探测器光谱响应度测量系统应该是宽光谱范围的,这样才能具备较强的通用性。在宽光谱范围的光学设计透射光路存在影响光束质量和光斑品质的重要因素色差,色差源自于不同波长的单色光在光学材料中的折射率不同,波长范围越宽,色差越明显。而在反射式光学系统中根本不涉及折射,所以不存在色差的问题。色差会改变探测光斑的大小,使不同波长感光的探测器面发生变化,由于探测器表面不均匀,会引入系统偏差,尤其是测量小面积探测器时,光斑变大照射到光敏面以外时,测量结果会产生很大的偏差。
适用光电探测器类型:
■ 光伏型器件:利用半导体PN结光伏效应制成的器件称为光伏探测器,也称结型光电器件。这类器件品种很多,其中包括:光电
池、光电二极管、光电晶体管、光电场效应管、PIN管、雪崩光电二极管、光可控硅、阵列式光电器件、象限式光电器件、位置敏感探测器(PSD)、光电耦合器件等;
■ 光电导探测器:利用半导体材料的光电导效应制作的探测器。所谓光电导效应,是指由辐射引起被照射材料电导率改变的一种物理现象。

光电探测器按器件尺寸分为:宏观器件、微纳器件;
■ 宏观器件(mm级别以上),主要有:PN结光伏型器件、ZnO半导体等器件
■ 微纳器件(μm、nm级),主要有:低维材料(一维、二维等)ZnO、AlN、AlNGa等宽禁带半导体材料。TFT薄膜晶体管等

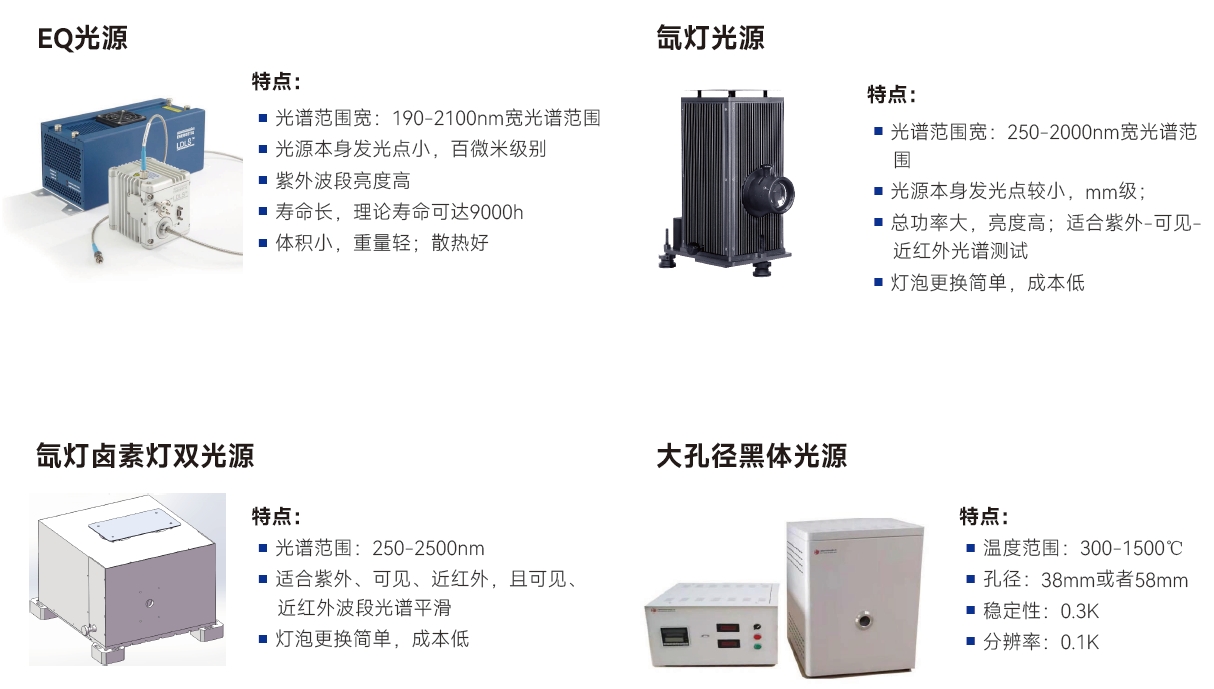

光源介绍

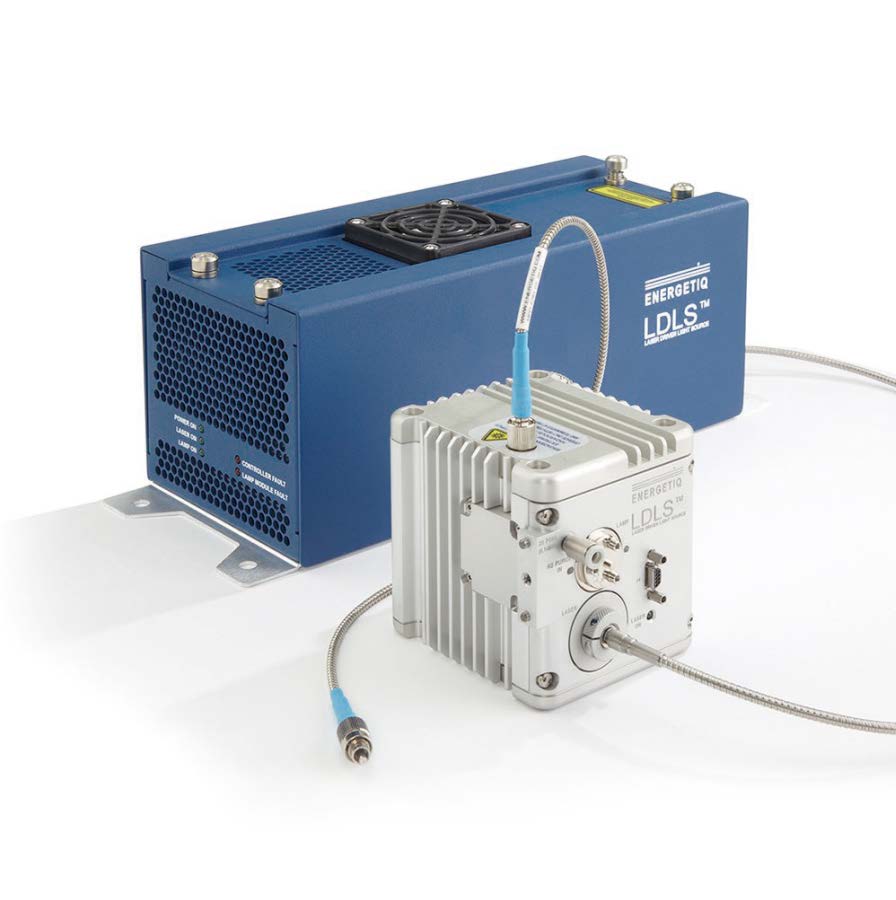

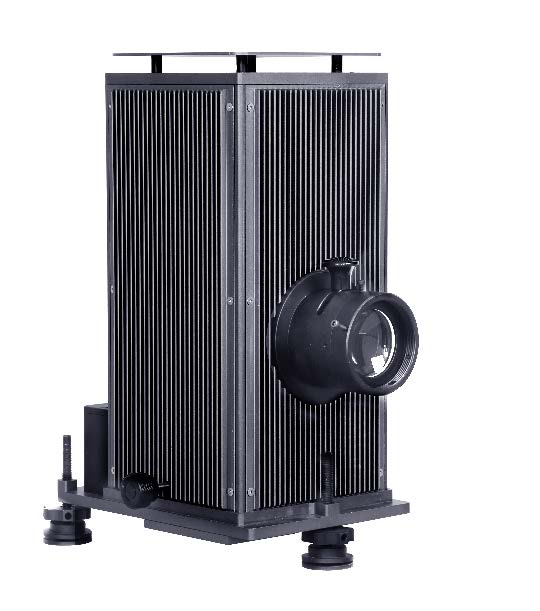

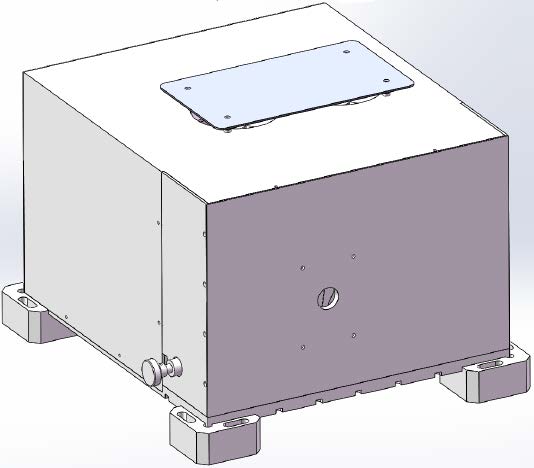

卓立汉光根据样品光谱相应范围选择适合的光源,如EQ 光源,氙灯光源,氙灯溴钨灯符合光源。

产品选型
规格型号

型号DSR600-

3112

3111

3121

3111-DUV

实际使用光谱范围

300-1100nm(1700nm)

400-1100nm(1700nm)

200-1100nm(1700nm)

光源

150W氙灯

250W溴钨灯

EQ光源

数采

2400

锁相

锁相

锁相

光路类型

双离轴抛物面镜,光斑1mm
