Omni-λ-D

双级联单色仪

双级联光谱仪/ 单色仪通常由两个焦距相同色散分光结构,经过特殊调校后组合而成,能够有效的改善单台光谱仪光学性能;双单色仪/ 光谱仪有色散相加和色散相减两种模式:采用色散相加模式的双级联单色仪/ 光谱仪,能够双倍提升光谱分辨率,适合用高分辨率测量需求;采用色散相减模式,有效地降低了单色仪的杂散光,从而能够进行更微弱信号的探测,如拉曼光谱、光电探测器光谱响应度标定等。


产品咨询
资料下载
产品概述

双级联单色仪/光谱仪Omni-λ-D系列

双级联光谱仪/ 单色仪通常由两个焦距相同色散分光结构,经过特殊调校后组合而成,能够有效的改善单台光谱仪光学性能;双单色仪/ 光谱仪有色散相加和色散相减两种模式:采用色散相加模式的双级联单色仪/ 光谱仪,能够双倍提升光谱分辨率,适合用高分辨率测量需求;采用色散相减模式,有效地降低了单色仪的杂散光,从而能够进行更微弱信号的探测,如拉曼光谱、光电探测器光谱响应度标定等。

色散相减模式下只能作为单色仪来使用,色散相加模式下既可以作为单色仪,也可以作为摄谱仪(接CCD)来使用。实际使用时,需特别考虑光栅的选择。

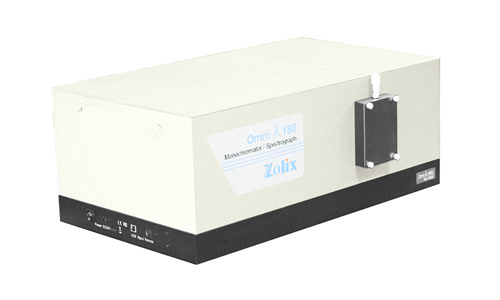

Omni-λ180D双单色仪

Omni-λ180D 是一款经过专门设计的一体化色散相减模式双级联单色仪,是ZOLIX 的新产品。对于色散相减模式的双单色仪,两级经过专门的匹配设计和光路调校,使得只有处于原始路径的光可以实现色散相消,*终会聚在出射狭缝处输出,有效降低杂散光。使用Omni- λ180D 双单色仪,能够获得更为纯净的单色光,从而满足微弱信号测试需求,如拉曼光谱、光电探测器光谱响应度标定等。

Omni-λ180D双单色仪产品特点:
■ 色散相减模式双级联单色仪
■ 完美的杂散光抑制,小于10-9
■ 一体化设计,方便运输和安装
■ 采用USB2.0接口与PC进行通讯,软件控制仪器运行(如光栅转换、波长扫描和中间狭缝开启宽度控制等)
■ 双光栅实现UV-VIS-NIR宽光谱范围
■ 可与白光光源、滤光片轮等其他产品配套使用

Omni-λ180D双单色仪规格参数(@ 1200g/mm光栅条件下)
焦距(mm) 180
光栅尺寸(mm) 40×40
孔径 F/3.9
倒线色散(nm/mm) 3.7
分辨率(nm) 0.25nm
波长准确度(nm) ±0.2
波长重复性(nm) ±0.1
杂散光水平 <1×10-9

应用扩展:

■ 可调单色光源。基于Omni-λ180D双单色仪低杂散光的独特优势,当连接白光光源组成可调单色光源后,可输出更为纯净的单色光,使测量更为准确可靠。
■ 拉曼光谱测量。当用Omni-λ180D来收集样品发光时,可以起到一个窄带滤光片的作用,有效滤除激发波长的影响,从而可以用于拉曼光谱的收集,特别是低频拉曼光谱的测量。
■ 计量级探测器光谱响应度标定。采用Omni-λ180D双单色仪可减少标定误差,尤其是紫外波段。

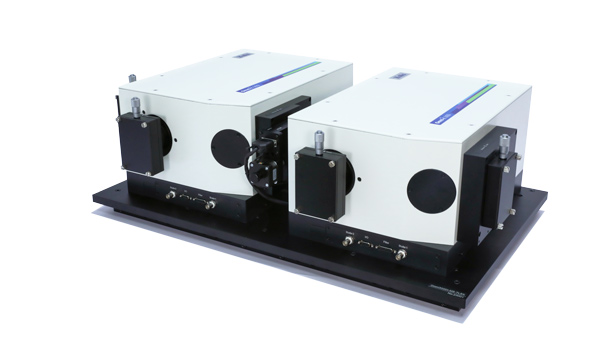

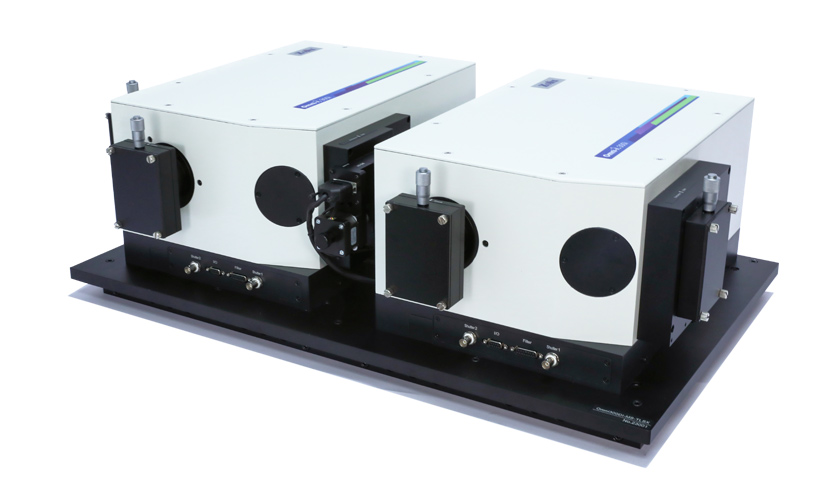

高性能型300D/500D

产品特点:
■ 色散相减/色散相加模式两种模式可选
■ 色散相减模式具有极低的杂散光,更适用于杂散光水平要求高的应用,色散相加模式具有更高的光谱分辨率,是单台光谱仪分辨率的一半,更适用于分辨率要求较高、对杂散光水平也有一定要求的应用,同时,在同样的带宽条件下,色散相加型可获得比色散相减型更高的光通量;
■ 一体化设计,方便运输和安装
■ 采用USB2.0接口与PC进行通讯,软件控制仪器运行(如光栅转换、波长扫描和中间狭缝开启宽度控制等)
■ 双光栅实现UV-VIS-NIR宽光谱范围
■ 可与白光光源、滤光片轮等其他产品配套使用

规格参数(@ 1200g/mm光栅条件下)

模式

色散相加

色散相减

色散相加

色散相减

光栅尺寸(mm)

68×68

孔径

F/4.2

F/6.5

倒线色散(nm/mm) @ 435.84 nm

1.2 2.3

0.9 1.7

分辨率(nm) @ 435.84 nm

0.04

0.08

0.025

0.05

波长准确度(nm)

±0.2

波长重复性(nm)

±0.1

杂散光水平

<1×10-7 <1×10-9 <1×10-7 <1×10-9
