ZC300系列运动控制器

ZC300 系列运动控制器是卓立汉光推出的新一代1 ~ 3 轴点对点位置定位控制系统,内置驱动性能优良的电机驱动器,友好的人机对话界面,丰富的功能参数,modbus 通信协议控制指令,使系统整合更加简便、高效。
产品咨询
资料下载
产品概述
ZC300 系列运动控制器是卓立汉光推出的新一代1 ~ 3 轴点对点位置定位控制系统,内置驱动性能优良的电机驱动器,友好的人机对话界面,丰富的功能参数,modbus 通信协议控制指令,使系统整合更加简便、高效。

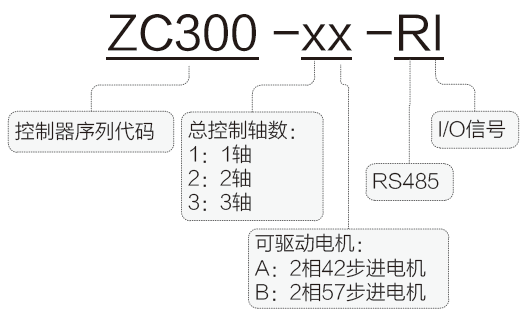

命名规则:

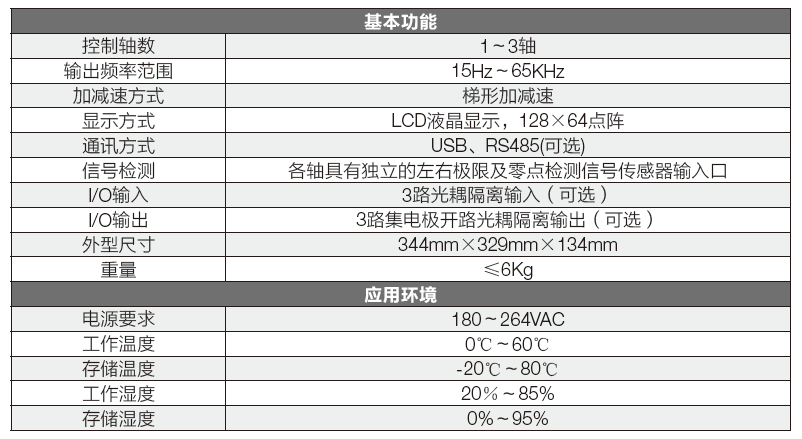

产品特点(主要技术规格):

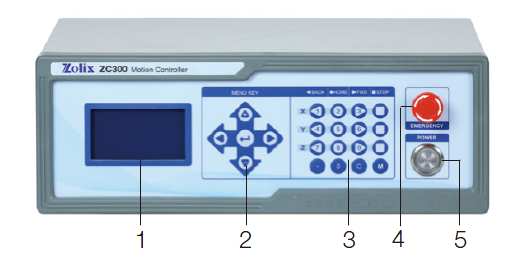

前面板
1. 显示部分:128X64 点阵背光、广角式液晶显示器, 用来显示控制器所有的信息。
2. 菜单控制键:用于对菜单的控制。
上下键一般用于切换菜单;
右向键一般用于进入下一级菜单,左向键一般用于返回上一级菜单;
回车键用于进入菜单和输入的确认。
3. 运动控制键及数字键:
在坐标显示界面时,用于运动的控制:BACK 用于使电移台负方向运动,FWD 用于使电移台正方向运动,HOME 用于使电移台归零,
STOP 用于使电移台停止;
当进入菜单设置时,运动控制键复用为数字键,数字键用于数字的输入;
C 键为退格键,用于输入的改写;
M 键用于退出菜单界面。
4. 急停键:用于紧急停止。一旦按下,则所有电移台停止运动。
5. 电源开关:用于控制电源的开闭。

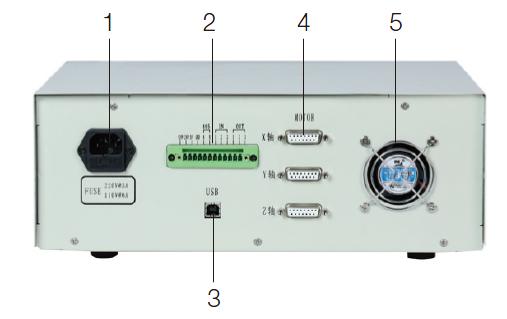

后面板
1. 输入电源插座:支持180 ~ 264VAC 输入。
2. RS485 及IO 接口:RS485 总线通信,及3 路输入、3 路输出(根据型号实际配置)。
3. USB 接口:用于与电脑通信。定义为标准USB 接口(USB B 型口)。
4. 轴接口:控制器与电移台连接线接口(DB15 孔)。
5. 风扇:用于散热,请勿遮蔽。
