主动隔振技术提高镜片干涉测量精度

主动隔振提高镜片干涉测量精度

随着天文望远镜口径不断增大、观测目标不断变暗，现代天文学正逐步逼近由光学系统本身决定的物理极限。在这一阶段，望远镜性能的提升不再主要取决于结构尺寸，而是受限于光学元件是否能够在真实环境中被加工、测量并长期保持在纳米级精度。

当精度进入这一尺度后，地面振动——尤其是低频振动——开始从“环境背景”转变为主导误差源，直接影响天文镜片的制造质量与*终观测能力。

一、天文望远镜对镜片的工程要求

1.镜片在望远镜系统中的作用：在光学望远镜中，主镜与次镜的功能并不仅是反射光线，而是直接对入射波前进行塑形。镜片面形误差将一比一地映射为波前误差，从而影响：角分辨率、能量集中度（Strehl Ratio）、高对比成像能力、光谱与干涉测量稳定性。

对于衍射极限系统，其典型要求为：

在可见光波段，这通常意味着镜面RMS面形误差需控制在5–10nm以内，高对比观测甚至要求低于5nm。

2.典型望远镜实例

欧洲极大望远镜（ELT，39m）由近800块拼接镜组成，单块镜面形误差要求<10nmRMS。

Subaru昴星团望远镜（8.2m）单体主镜抛光精度达到λ/20量级。

这些指标的实现，前提是制造与检测过程本身具有极高的稳定性和可重复性。

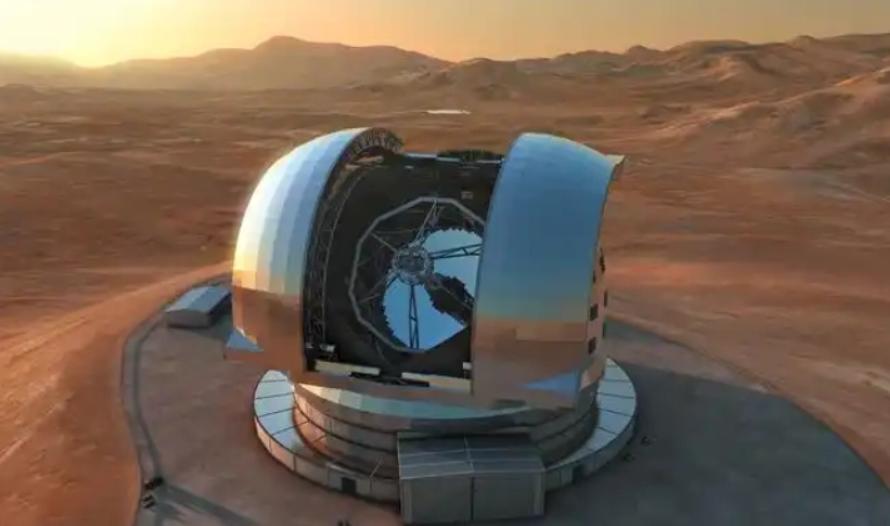

图1、欧洲极大望远镜

二、天文镜片的加工工艺与精度演进

天文镜片制造通常经历以下阶段：

当工艺进入抛光及修形阶段后，系统已完全进入振动敏感区。此时，任何纳米级相对位移，都会直接影响去除函数的稳定性，并被真实地“写入”镜面形状中。

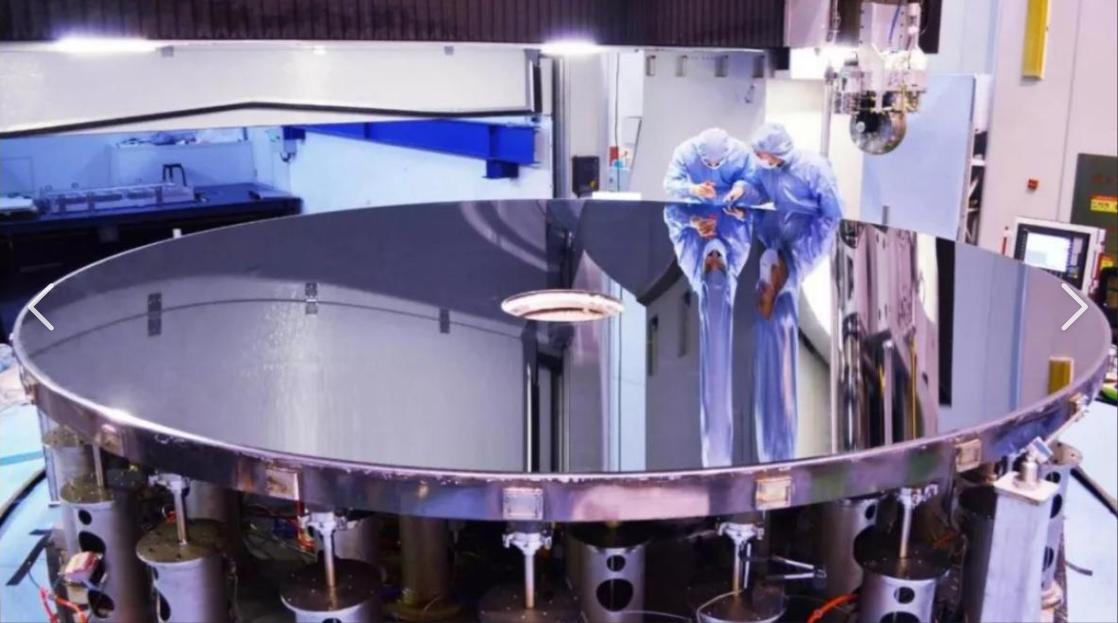

图2、镜片加工示意图

三、干涉测量：天文镜片检测的核心手段

3.1干涉测量究竟在测什么？

干涉测量并非直接测量镜面的几何高度，而是测量被测镜片对光波波前所引入的相位变化。

对于反射镜而言：

镜面高度变化Δh

引起光程差OPD=2Δh

对应相位变化：

在633nm波长下，1nm的镜面位移就会产生约λ/300的相位变化。

3.2 干涉测量的分辨能力

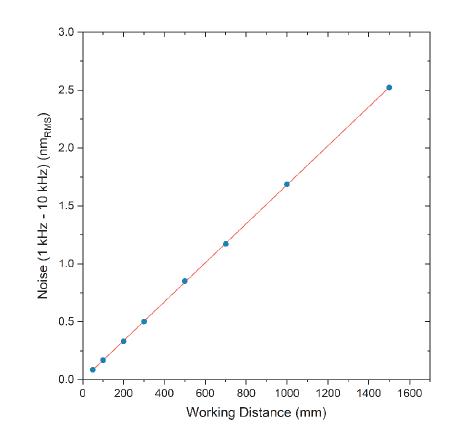

现代相移干涉仪可实现如下精度：

位移分辨率：0.1–0.5nm；相位分辨率：λ/1000量级；单次测量时间：毫秒至秒级。这意味着，干涉仪对系统稳定性的要求，往往高于镜片本身的制造误差要求。

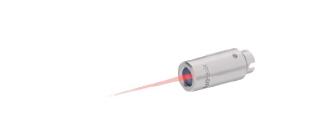

图3、干涉仪探头

四、振动如何直接破坏干涉测量

在干涉测量中，仪器看到的是参考臂与测量臂之间的相对光程变化。因此:任何由振动引起的相对位移，都会被等价解释为镜面误差。即使镜片本身完全不变，只要测量过程中发生纳米级相对运动，测量结果就会发生变化。

4.2相移干涉对振动的极端敏感性

相移干涉法通过多帧图像计算相位，其基本假设是：在整个相移过程中，系统保持高度静止。若在一次典型相移周期（0.2–1s）内，平台发生2–5nm位移：各帧相位参考不一致,相位解算模型失效,误差无法通过后处理完全消除。这种误差具有系统性偏移特征，而非随机噪声。

五、地面低频振动的量级与特征

在普通科研或天文台环境中，地面振动普遍存在：

注：实际地面环境需实际测量，数据仅供参考

这些振动的能量高度集中在低频段，而该频段正是干涉测量与精密抛光*为敏感的区域。

六、低频振动无法通过时间平均消除

低频地面振动具有缓慢变化、强相关性的特征，在测量时间尺度内表现为漂移而非噪声。时间平均只能有效抑制零均值、快速变化的随机噪声。在天文镜片制造中，这一问题被进一步放大：

单次抛光或修形：分钟至数十分钟；单次干涉检测：秒至分钟；完整制造—检测循环：数天至数周。在如此长的周期内，低频振动无法被平均覆盖，反而会以系统误差的形式被持续写入镜面或测量结果中，导致加工收敛性与测量可信度显著下降。

七、主动隔振在干涉测量中必要性

被动隔振在低频段隔振效率有限，甚至可能引入共振放大。主动隔振系统通过实时检测与反向控制，能够实现六自由度隔振，可在低频频段实现显著抑制。对于加工场景来说，与传统隔振平台相比，主动隔振具备占地空间小、安装灵活等优势。这使得：干涉条纹稳定,相位测量可重复,镜片的纳米级加工与检测在工程上成为可能。

注：隔振效果需结合地面环境判断，数据仅供参考

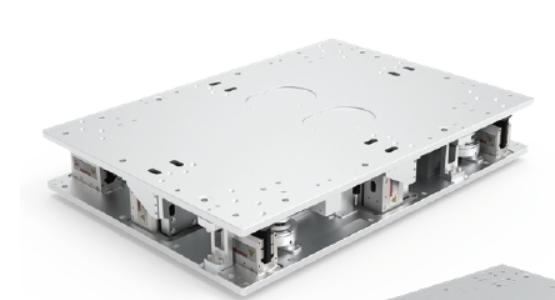

图5:一体式主动隔振台

在纳米尺度下，干涉测量不再只是“精密工具”，而是一种对环境稳定性高度苛刻的物理过程。地面低频振动因其持续存在、难以平均、直接映射为光学误差，已成为限制天文镜片制造与检测的关键因素之一。主动隔振技术，尤其是对低频振动的控制，使得干涉测量这一核心手段能够在真实工程环境中可靠运行，也由此成为现代天文光学不可或缺的基础条件。
