产品概述

DRR 系列是卓立汉光推出的双频阻尼隔振光学平台，引入双频阻尼隔振系统，具有更合理的刚性、更小的固有频率和更好的隔振性能。
DRR 系列结构上采用：R 型双频阻尼隔振系统、整体焊接支架（带脚轮）、SUS430 铁磁不锈钢台面，整体高度800mm，分为支架和台面两部分。
台面整体为三层夹心式蜂窝结构，采用焊接工艺（非胶粘工艺），没有松动、开裂、脱落等困扰。上台面材料为SUS430 铁磁不锈钢，具有很好的耐腐蚀性能。
厚度根据尺寸设计为：100/200/300mm，具有很好的硬重比和刚性。台面采用精密磨削工艺，台面的平面度达到0.02~0.05mm/600mm×600mm，台面上按照25mm×25mm 孔距均布M6 螺纹孔，方便安装各类滑台和调整架。
支架采用整体焊接四支撑结构（3 米及3 米以上为六支撑），支撑腿上方引入双频阻尼隔振系统，支撑腿下方采用阻尼隔振垫。具有非常**的隔振性能，
固有频率通常小于4~9Hz，大幅**于普通阻尼隔振平台，适合对隔振要求较高的环境中使用。支架带脚轮，方便移动和搬运。调整高度部分在每个支撑腿下方，可解决地面不平引起的支架扭曲、变形等现象。
DRR 系列产品属于科研级（精密级）阻尼隔振平台。

DRR系列精密双频阻尼隔振光学平台TM特点：

上台面SUS430（1Cr17）高导磁不锈钢面包板。
采用 R 型双频阻尼隔振系统，固有频率通常小于4~9Hz。
表面经过亚光处理，可有效减少杂散光。
整体焊接支架，刚性高，稳定性好。
侧面为蓝色PU皮革，美观、实用，四角用不锈钢板包角。
科研级精密阻尼隔振光学平台。

技术指标：

固有频率：＜4~9Hz，同负载和实际使用情况相关
平面度：0.02~0.05mm/600mm×600mm
上台面：4~6mm厚 SUS430(1Cr17) 高导磁不锈钢
下底面：4~6mm厚碳钢，表面喷黑塑处理
台面厚度：100/200/300mm，详见选型表
台面加支架总高度800mm，总高度可调范围：-10~+15mm
孔距：25mm×25mm
*边缘孔距边：37.5mm
孔径：M6
重量：100mm厚台面约：120Kg/m2
200mm厚台面约：140Kg/m2

300mm厚台面约：167Kg/m2

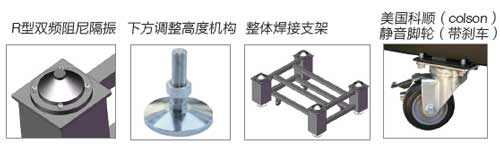

DRR系列精密双频阻尼隔振光学平台TM细节说明：

其它配件：

选型表：

产品型号	整体规格(mm)	台面厚度(mm)	台面自重(Kg)	支撑腿截面积(mm)	支架负载能力(Kg)	备注
DRR06-06	600×600×800	100	43	150×150	900	4支撑
DRR09-06	900×600×800	100	65	150×150	900	4支撑
DRR10-08	1000×800×800	100	96	150×150	900	4支撑
DRR12-06	1200×600×800	100	86	150×150	900	4支撑
DRR12-08	1200×800×800	100	115	150×150	900	4支撑
DRR12-09	1200×900×800	100	130	150×150	900	4支撑
DRR12-12	1200×1200×800	100	173	150×150	900	4支撑
DRR15-09	1500×900×800	200	189	200×200	1300	4支撑
DRR15-10	1500×1000×800	200	210	200×200	1300	4支撑
DRR15-12	1500×1200×800	200	252	200×200	1300	4支撑
DRR15-15	1500×1500×800	200	315	200×200	1300	4支撑
DRR18-09	1800×900×800	200	227	200×200	1300	4支撑
DRR18-10	1800×1000×800	200	252	200×200	1300	4支撑
DRR18-12	1800×1200×800	200	302	200×200	1300	4支撑
DRR18-15	1800×1500×800	200	378	200×200	1300	4支撑
DRR20-10	2000×1000×800	200	280	200×200	1300	4支撑
DRR20-12	2000×1200×800	200	336	200×200	1300	4支撑
DRR20-15	2000×1500×800	200	420	200×200	1300	4支撑
DRR24-12	2400×1200×800	200	403	200×200	1300	4支撑
DRR24-15	2400×1500×800	200	504	200×200	1300	4支撑
DRR24-18	2400×1800×800	200	605	200×200	1300	4支撑
DRR30-12	3000×1200×800	300	601	200×200	1950	6支撑
DRR30-15	3000×1500×800	300	752	200×200	1950	6支撑
DRR30-18	3000×1800×800	300	902	200×200	1950	6支撑
DRR30-20	3000×2000×800	300	1002	200×200	1950	6支撑
DRR35-12	3500×1200×800	300	701	200×200	1950	6支撑
DRR35-15	3500×1500×800	300	877	200×200	1950	6支撑
DRR35-18	3500×1800×800	300	1052	200×200	1950	6支撑
DRR35-20	3500×2000×800	300	1169	200×200	1950	6支撑
DRR40-12	4000×1200×800	300	802	200×200	1950	6支撑
DRR40-15	4000×1500×800	300	1002	200×200	1950	6支撑
DRR40-18	4000×1800×800	300	1202	200×200	1950	6支撑
DRR40-20	4000×2000×800	300	1336	200×200	1950	6支撑
DRR45-15	4500×1500×800	300	1127	200×200	1950	6支撑
