OMHS系列

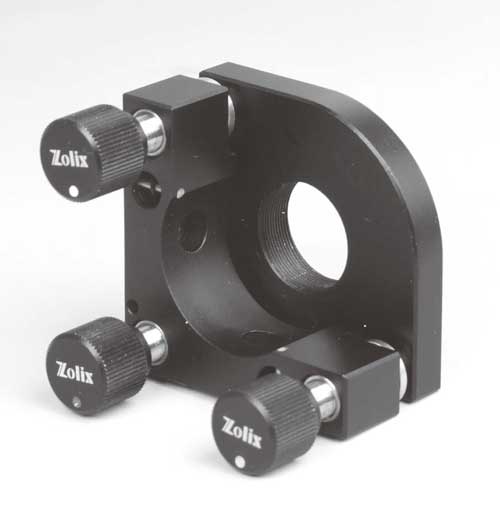

OMHS系列专用镜头调整架

基于OMHS 的结构设计,专门装夹激光扩束镜、显微物镜、C-mount 镜头的光学调整架。


产品咨询
资料下载
产品概述

OMHS系列专用镜头调整架
基于OMHS 的结构设计,专门装夹激光扩束镜、显微物镜、C-mount 镜头的光学调整架。
OMHS系列专用镜头调整架特点:
• 优质材料:主体采用优质铝合金,表面黑色阳极氧化处理
• 高稳定性:
①螺纹副承顶面采用特殊材料和制造工艺,保证调整时灵敏、稳定
②双拉簧设计使拉力分布更加均匀
• 高灵敏度:采用0.25mm螺距的超细牙螺纹副进行调节,具有更高的灵敏度
• 通用性强:通用安装孔,M4(从上方)、M6(从下方)螺钉均可安装,方便快捷

OMHS系列专用镜头调整架选型表:
型号 OMHS-LBE22 OMHS-WJ OMHS-Cmount
调整维度 三维 三维 三维
接口尺寸A M22×0.75 4/5″-1/36 1″-1/32
调整角度 俯仰(°) ±3
偏摆(°) ±3
平移距离(mm) MAX6
螺纹副旋转一周调整角度(°) 俯仰(°) ≈0.39
偏摆(°) ≈0.39
主体材质及表面处理 铝合金,黑色阳极氧化处理
中心高度(mm) 25
固定板厚度(mm) 18
拉簧数量 2
安装孔 M6,沉孔φ8
自重(g) 135 140 135

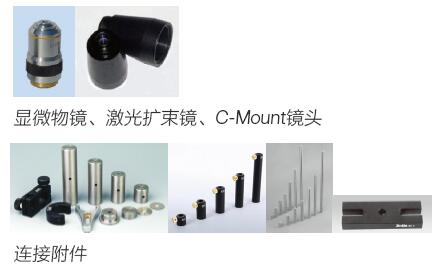

关联产品:
