NMHS系列

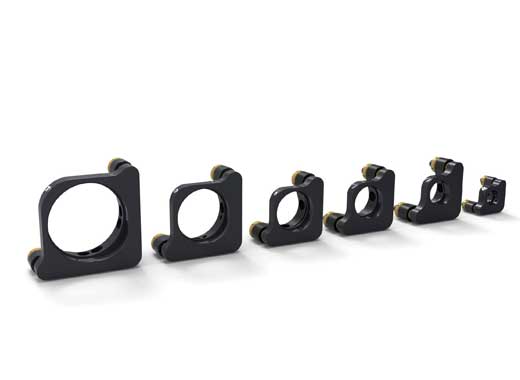

NMHS系列调整架

NMHS 系列光学调整架是卓立汉光结合长期制造和应用的经验专门设计的光学调整架,是“ N 系列”新型调整架中的一
个系列产品。该系列产品在保证一定稳定性的前提下,减小了固定板厚度,结构简洁、实用,种类丰富,覆盖了从φ12.7~φ50.8 的多个尺寸,可满足绝大部分应用场合的使用。

产品咨询
资料下载
产品概述

NMHS 系列光学调整架是卓立汉光结合长期制造和应用的经验专门设计的光学调整架,是“ N 系列”新型调整架中的一
个系列产品。该系列产品在保证一定稳定性的前提下,减小了固定板厚度,结构简洁、实用,种类丰富,覆盖了从φ12.7~φ50.8 的多个尺寸,可满足绝大部分应用场合的使用。
NMHS 系列光学调整架特点:
• 优质材料:主体采用优质铝合金,表面黑色阳极氧化处理
• 先进结构:
①轻量化设计,小巧耐用
②四拉簧设计增大了拉力,同时使拉力分布更加均匀,结构更加稳定
• 高灵敏度:采用3个0.2mm螺距的超细牙螺纹副进行三维调节,具有更高的灵敏度
• 双重调整:螺纹副后端带内六角调整孔,可用标配调整手轮调整,也可以用内六角扳手调整,进一步放大旋转半径,提高调整灵敏度
• 通用性强:通用安装孔,M4、M6螺丝均可安装

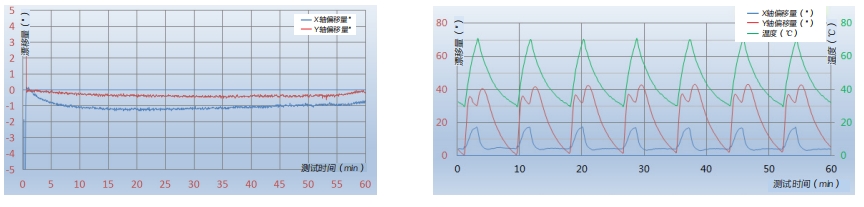

NMHS系列稳定性测试曲线

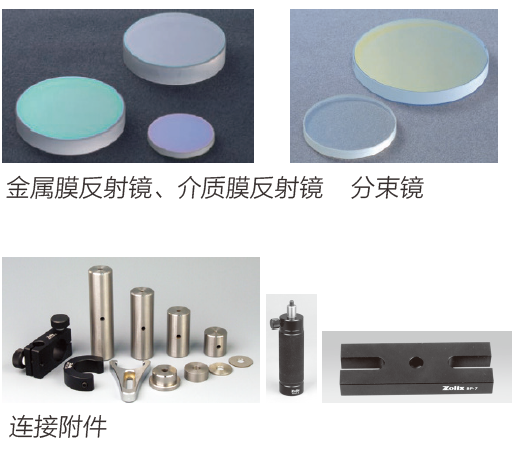

NMHS 系列光学调整架关联产品:

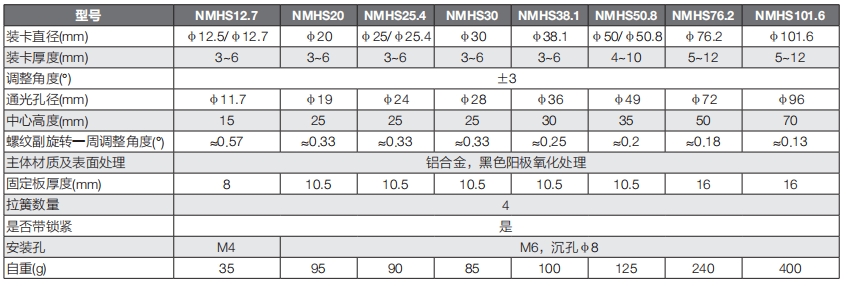

NMHS系列调整架选型表:
型号 NMHS12.7 NMHS20 NMHS25.4 NMHS30 NMHS38.1 NMHS50.8
装卡直径(mm) φ12.5/φ12.7 φ20 φ25/φ25.4 φ30 φ38.1 φ50/φ50.8
装卡厚度(mm) 3~6 3~6 3~6 3~6 3~6 4~10
调整角度(°) ±3
光轴(Z轴)行程(mm) MAX6
通光孔径(mm) φ11.7 φ19 φ24 φ28 φ36 φ49
中心高度(mm) 15 25 25 25 30 35
螺纹副旋转一周调整角度(°) ≈0.57 ≈0.33 ≈0.33 ≈0.33 ≈0.25 ≈0.2
主体材质及表面处理 铝合金,黑色阳极氧化处理
固定板厚度(mm) 8 10.5 10.5 10.5 10.5 10.5
拉簧数量 4
是否带锁紧
安装孔 M4 M6,沉孔φ8
自重(g) 35 95 90 85 100 125
