AUS系列光学调整架
AUS 系列光学调整架是卓立汉光结合长期制造和应用经验设计的光学调整架，该系列产品采用全新的设计理念，从外观至结构均进行了大幅优化，提高了产品的灵敏度与稳定性，可满足绝大部分应用场合的使用。
AUS系列光学调整架特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 高稳定性：

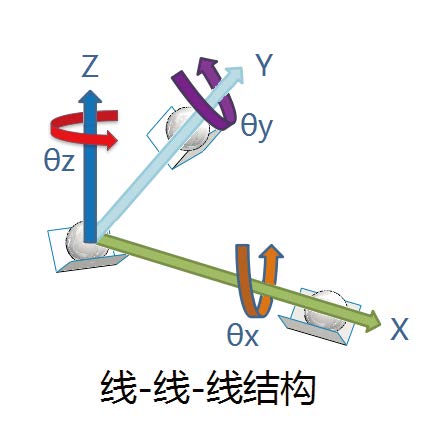

①区别于传统的点-线-面结构，采用更为合理的线-线-线结构，具有更高的调节精度和稳定性
②增大了固定板厚度，进一步提高刚性及稳定性
③四拉簧设计增大了拉力，同时使拉力分布更加均匀
④螺纹副承顶面采用硬质钢片，具有更为平顺的调节性能
• 高灵敏度：采用3个0.2mm螺距的超细牙螺纹副进行三维调节，具有更高的灵敏度

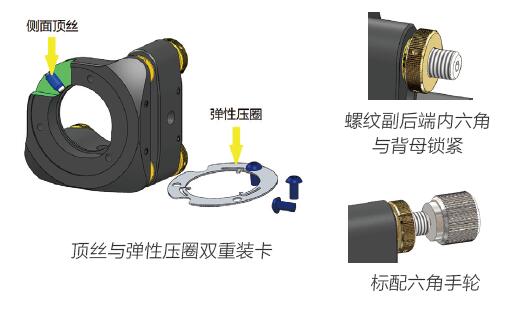

• 双重装卡：特别设计了弹性压圈压紧镜片的装卡方式，一定程度上可避免顶丝或硬性固定引起镜片变形，提高光路稳定性；如果您不想使用弹性压圈，可自行将弹性压圈取出，用侧面顶丝固定即可
• 双重调整：螺纹副后端带内六角调整孔，可用标配调整手轮调整，也可以用内六角扳手调整，进一步放大旋转半径，提高调整灵敏度
• 通用性强：通用安装孔，M4、M6螺丝均可安装。

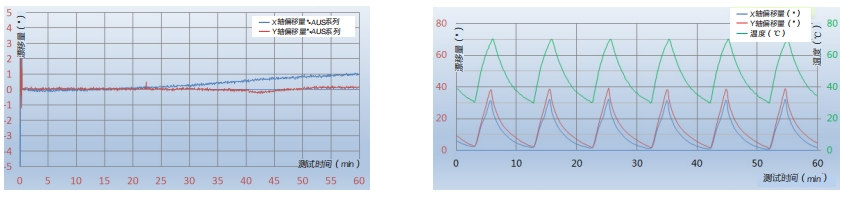

AUS系列稳定性测试曲线
注：该曲线为实验室测试数据，环境温度22±2℃
选型表：
| 型号 |
AUS12.7 |
AUS20 |
AUS25.4 |
AUS38.1 |
AUS50.8 |
| 装卡直径(mm) |
φ12.5/φ12.7 |
φ20 |
φ25/φ25.4 |
φ38.1 |
φ50/φ50.8 |
| 装卡厚度(mm) |
3~5 |
3~6 |
3~6 |
3~6 |
4~8 |
| 调整角度(°) |
±3 |
| 光轴(Z轴)行程(mm) |
MAX6 |
| 通光孔径(mm) |
φ11.5 |
φ18.5 |
φ24 |
φ36.5 |
φ48.5 |
| 中心高度(mm) |
15 |
25 |
25 |
30 |
35 |
| 螺纹副旋转一周调整角度(°) |
≈0.57 |
≈0.33 |
≈0.33 |
≈0.25 |
≈0.21 |
| 主体材质及表面处理 |
铝合金，黑色阳极氧化处理 |
| 固定板厚度(mm) |
12 |
16 |
| 拉簧数量 |
4 |
| 是否带锁紧 |
是 |
是 |
| 安装孔 |
M4 |
M6，φ8沉孔 |
| 自重(g) |
42 |
132 |
130 |
144 |
180 |
