DSM系列

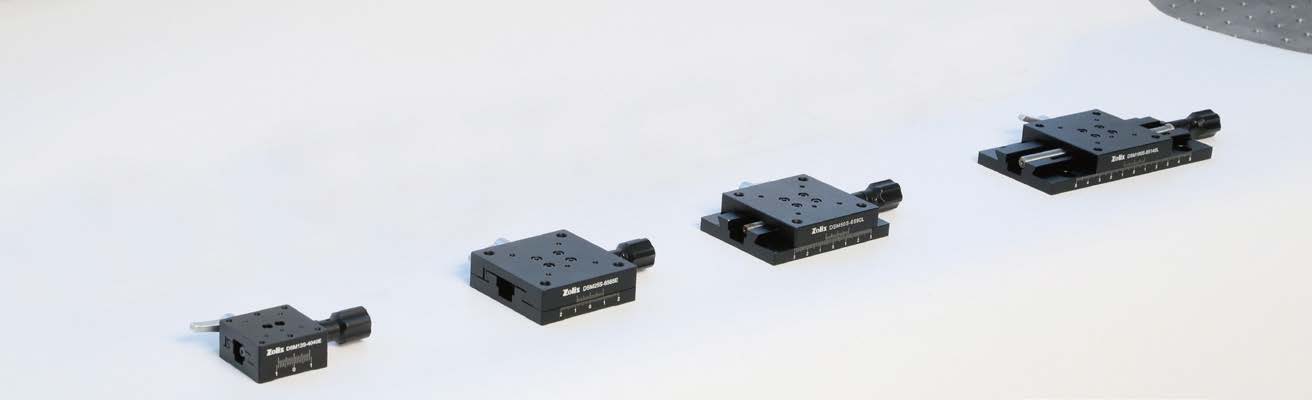

DSM系列燕尾式手动直线滑台

DSM 系列是卓立汉光推出的燕尾副导轨手动直线滑台。该系列产品主体材料采用2024 铝合金,表面氧化黑处理,使用燕尾副导轨导向,负载能力强。
产品咨询
资料下载
产品概述

DSM 系列是卓立汉光推出的燕尾副导轨手动直线滑台。该系列产品主体材料采用2024 铝合金,表面氧化黑处理,使用燕尾副导轨导向,负载能力强。
DSMxxS 系列,采用研磨丝杠驱动,由于研磨丝杠螺距小,灵敏度较高,调整速度较慢。另外,由于丝杠直径较细,不适合做大行程产品。
DSMxxC 系列,采用齿轮齿条驱动,调整速度较快,适宜大行程快速调节的场合。两个系列产品在侧面均带有刻度并具有锁紧功能,锁紧效果好,稳定性高。
DSM系列燕尾式手动直线滑台产品特点:

• 燕尾副导轨,大行程,负载能力强
• 两种驱动方式可选:丝杠传动灵敏度更高;齿轮齿条传动调整速度更快
• 带有刻度尺,读取数据快速便捷
• 具有锁紧功能,锁紧效果好,稳定性高
• 型号尺寸丰富、性价比高。

命名规则:
选型表

型号 DSM13S-4040E DSM20S-6060E DSM25S-6565E DSM50S-6590L DSM100S-65140E
行程(mm) 13 20 25 50 100
台面尺寸(mm) 40×40 60×60 65×65 65×65 65×65
主体长度(mm) 40 60 65 90 140
厚度(mm) 20
导轨 燕尾副导轨
驱动方式 研磨丝杠,φ6×0.5 研磨丝杠,φ6×1 研磨丝杠,φ8×1
驱动位置 中心驱动
主体材料及表面处理 铝合金,黑色阳极氧化处理
自重(Kg) 0.12 0.22 0.25 0.3 0.4
*小读数(mm) 0.1
水平负载(Kg) 5 8 10 10 10
竖直负载(Kg) 2 3.5 5 5 5

型号 DSM46C-4090E DSMxxC-40xxxL DSMxxC-65xxxL
行程(mm) 46 50、100、150、200 75、125、175、225
台面尺寸(mm) 40×90 40×40 65×65
主体长度(mm) 90 100、150、200、250 150、200、250、300
厚度(mm) 30 24 34
导轨 燕尾副导轨
驱动方式 齿轮齿条
驱动位置 侧面驱动
主体材料及表面处理 铝合金,黑色阳极氧化处理
自重(Kg) 0.26 0.2、0.26、0.32、0.38 0.64、0.76、0.88、1
*小读数(mm) 0.1
水平负载(Kg) 5 10 15
注:DSMxxC系列滑台不推荐竖直使用。
