TBG系列

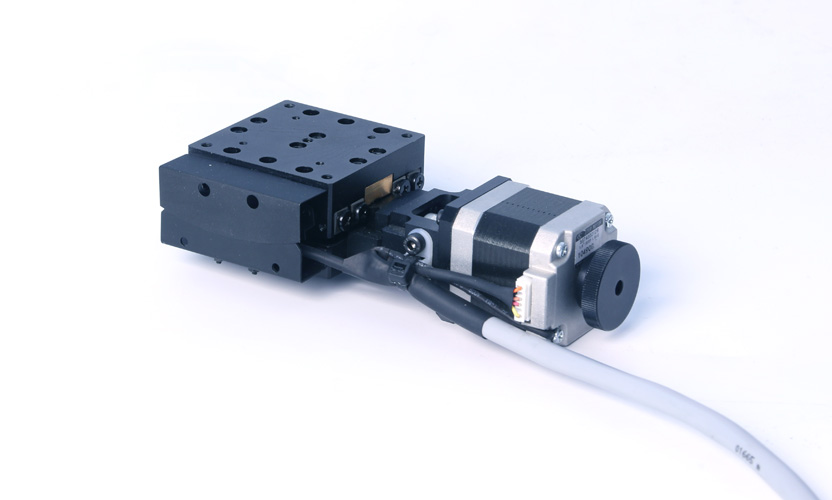

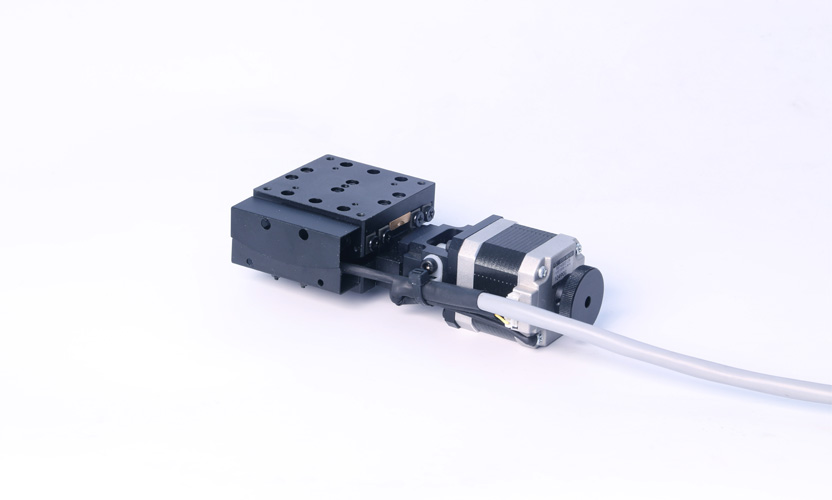

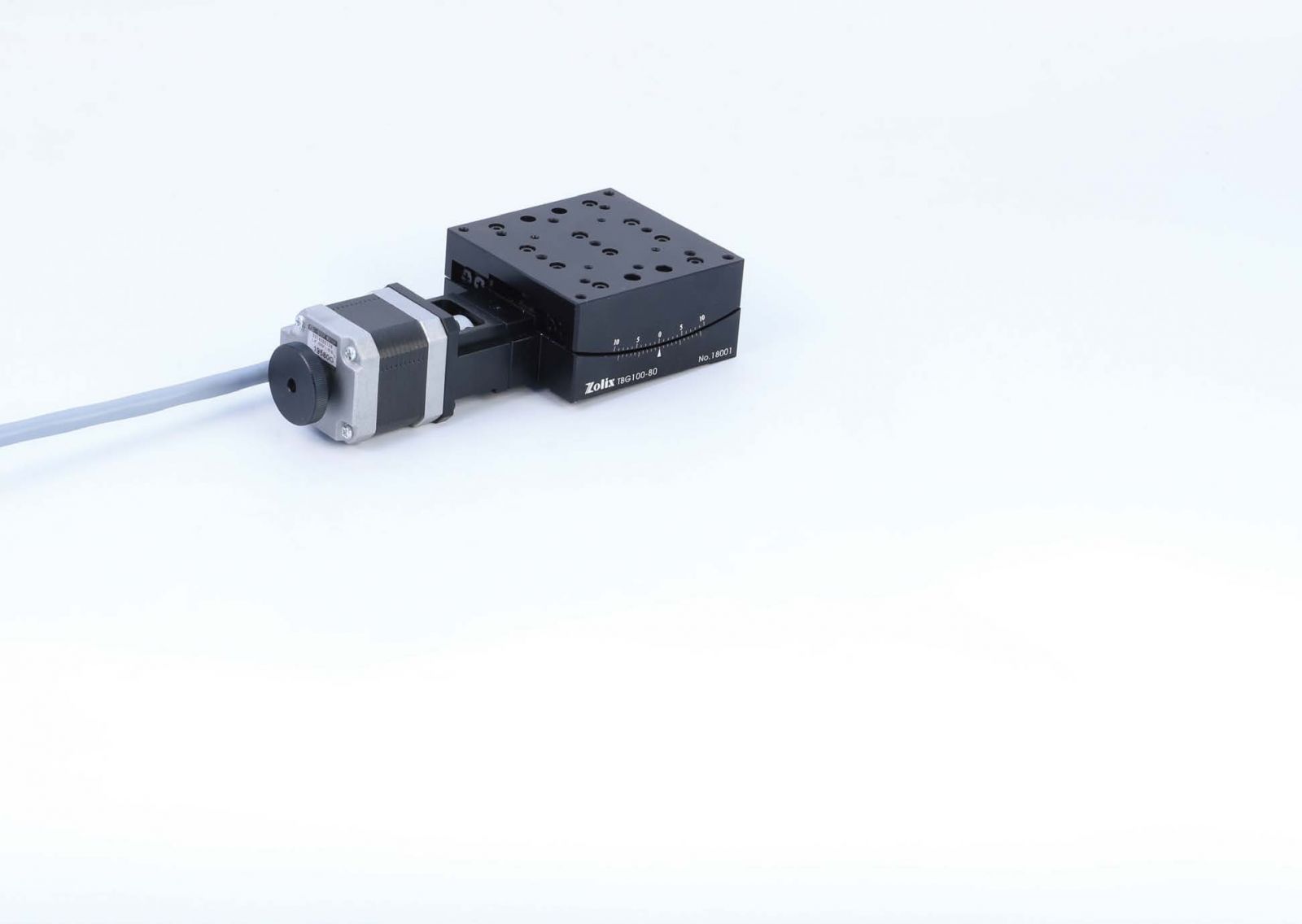

TBG系列电动摆动滑台

TBG 系列产品是卓立汉光为解决小尺寸、高重复使用频率等情况专门设计的精密型电动摆动滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。导轨采用弧形V 型滚珠导轨,强度高、负载能力强、耐用性好。驱动机构采用蜗杆传动,蜗轮采用耐磨锡青铜,标配二相步进电机,可提供较高的分辨率和定位精度。
产品咨询
资料下载
产品概述
TBG 系列产品是卓立汉光为解决小尺寸、高重复使用频率等情况专门设计的精密型电动摆动滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。导轨采用弧形V 型滚珠导轨,强度高、负载能力强、耐用性好。驱动机构采用蜗杆传动,蜗轮采用耐磨锡青铜,标配二相步进电机,可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中,也比较适合使用在运动范围较小、往复频率高的工业生产线中。

TBG系列电动摆动滑台特点:

• 精研蜗轮蜗杆驱动,蜗轮采用耐磨锡青铜,更加耐用
• 采用弧形V型滚珠导轨,运行平稳

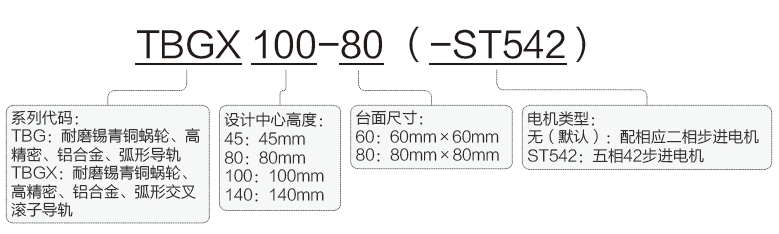

命名规则:
TBG系列电动摆动滑台选型表:

型号

TBG45-60

TBG80-60

TBG100-80

TBG140-80

机械规格

设计中心高度(mm)

45

80

100

140

台面尺寸(mm)

60×60

80×80

角度范围(°)

±10

±8

±8

±6

蜗轮蜗杆传动比

159:1

247:1

299:1

399:1

导轨(导向机构)

弧形V型滚珠导轨

弧形交叉滚子导轨

蜗轮材料

耐磨锡青铜

蜗杆材料及工艺

钢质,高频淬火

主体材料

铝合金,黑色阳极氧化处理

自重(Kg)

0.9

1.2

联轴器(外径-孔径1-孔径2)(mm)

16-5-5

19-5-5

精度规格

整步分辨率(°)

≈0.011

≈0.007

≈0.006

≈0.0045

8细分下的分辨率(°)

≈0.001

≈0.0009

≈0.0007

≈0.0005

最大速度(°/s)*

≈22

≈14

≈12

≈9

重复定位精度(°)

≤±0.005

背隙(反冲间隙)(μm)

≤7

≤10

≤12

≤15

回程间隙(空转或反转定位精度)(°)

≤0.01

台面厚度(mm)

35

40

旋转中心摆动精度(mm)

≤0.01

电气规格

步进电机及步距角(°)

二相42步进电机,1.8

工作电流(A)

1.7

电机扭矩(N·m)

0.456

电机型号

SST43D2126-10

驱动器厂牌及型号(另配)

鸣志,SR2

滑台接头

DB9(针)

滑台接头线缆类型

高柔性线缆(德国和柔)

滑台接头线缆长度(m)

0.2

限位传感器(内置)

2个GP1S092HCPI(日本SHARP)

原点传感器(内置)

1个GP1S092HCPI(日本SHARP)

传感器电压(V)

DC5~24V±10%

消耗电流(mA)

合计60mA以下

控制输出

NPN开路集电极输出;DC5~24V 8mA以下;残留电压0.3V以下(负载电流2mA时)

输出逻辑

检测(遮光)时:输出晶体管ON(导通)

负载

水平负载(Kg)

4

5

4

5

倒置负载(Kg)

1.5

2.5

1.5

2.5

竖直负载(Kg)

2

3

2

3

*注:最大速度是在空载情况下,按照步进电机600转/分钟的理论计算速度和实际测试值。

『注:电气规格、电机资料、传感器资料及配套产品详见资料下载』
