SIN系列

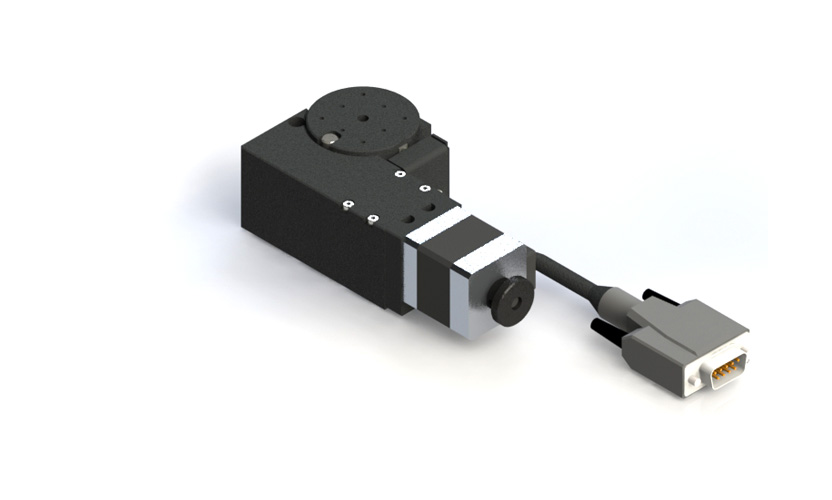

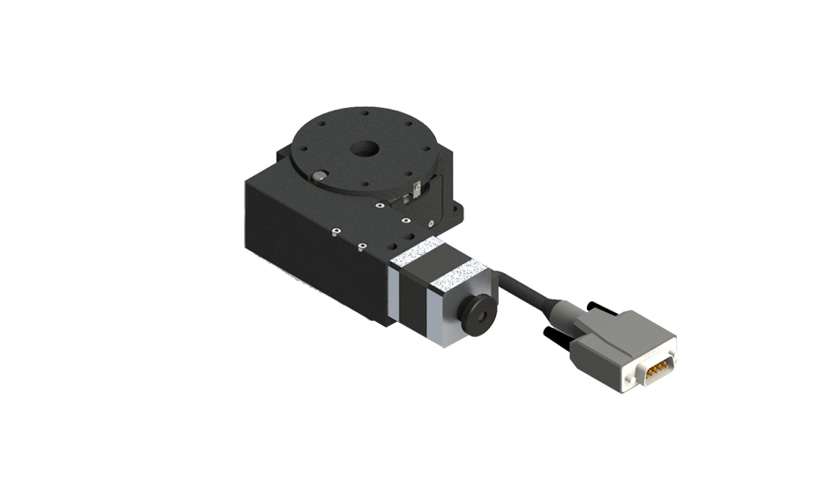

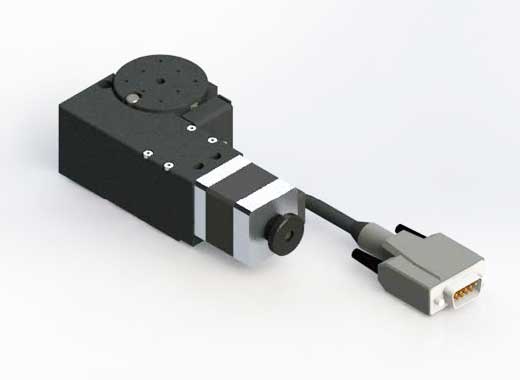

正弦机构旋转滑台SIN系列

SIN 系列产品是卓立汉光为解决小尺寸、小回程间隙、高重复使用频率等情况专门设计的精密型正弦机构滚珠丝杠旋转滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。采用精密线性滑块导轨,运行更顺畅、强度更高、负载能力更强、耐用性更好,配合导轨面精密加工技术,使该系列产品具有较高的运动精度。驱动机构采用进口滚珠丝杠(1mm 导程),标配二相步进电机(日本品牌),可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备中,也比较适合使用在运动范围较小、往复频率高的工业生产线中。


产品咨询
资料下载
产品概述

SIN 系列产品是卓立汉光为解决小尺寸、小回程间隙、高重复使用频率等情况专门设计的精密型正弦机构滚珠丝杠旋转滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。采用精密线性滑块导轨,运行更顺畅、强度更高、负载能力更强、耐用性更好,配合导轨面精密加工技术,使该系列产品具有较高的运动精度。驱动机构采用进口滚珠丝杠(1mm 导程),标配二相步进电机(日本品牌),可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备中,也比较适合使用在运动范围较小、往复频率高的工业生产线中。
正弦机构旋转滑台SIN系列特点:

• 正弦旋转机构,在小角度范围内,可满足高精度、高往复频率的使用要求
• 采用进口小导程(1mm)滚珠丝杠,标配二相步进电机(日本品牌),可提供较高的分辨率和定位精度
• 采用精密线性滑块导轨,强度高、负载能力强、耐用性好
• 导轨安装面采用精密加工工艺,使得产品具有较高的运动精度
• 内置两个传感器(正负限位),采用高柔线缆并实现线缆模组化,维护更方便

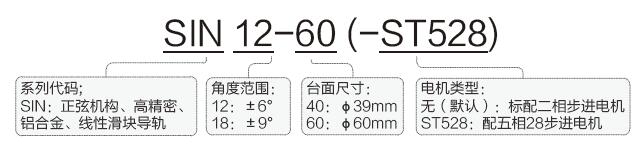

命名规则:

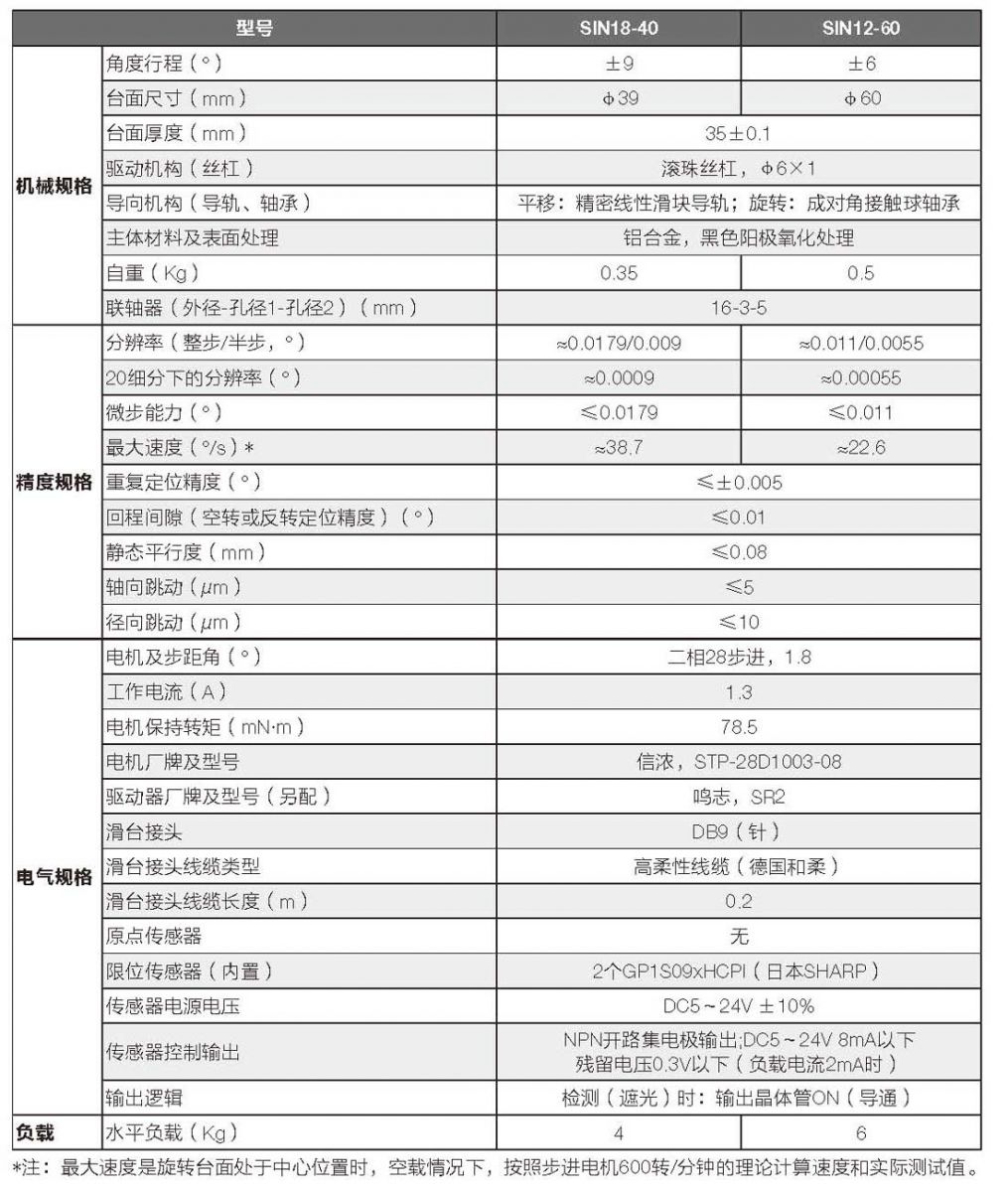

正弦机构旋转滑台SIN系列选型表:
『注:电气规格、电机资料、传感器资料及配套产品详见资料下载』
