小尺寸高精密电动直线滑台CXP及CXPF系列
CXP及CXPF系列

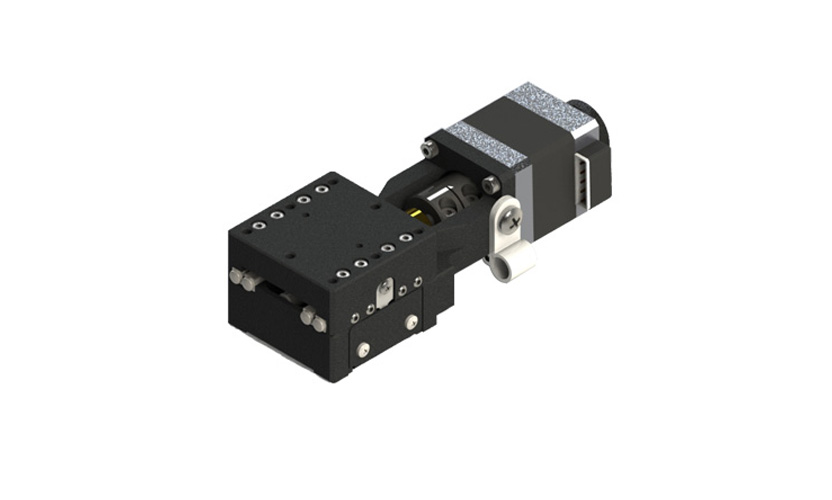

小尺寸高精密电动直线滑台CXP及CXPF系列
CXP 系列产品是卓立汉光为解决小尺寸、高使用频率等情况专门设计的高精密电动直线滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。产品采用交叉滚柱导轨,强度高、负载能力强、耐用性好,配合导轨面精密磨削技术,使该系列产品具有较高的运动精度。驱动机构采用进口滚珠丝杠(1mm 导程),标配二相步进电机(日本品牌),可提供较高的微步能力和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备中,也比较适合使用在运动范围较小、往复频率高的工业生产线中。
产品咨询
资料下载
资料与图纸
产品概述
产品概述
CXP 系列产品是卓立汉光为解决小尺寸、高使用频率等情况专门设计的高精密电动直线滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。产品采用交叉滚柱导轨,强度高、负载能力强、耐用性好,配合导轨面精密磨削技术,使该系列产品具有较高的运动精度。驱动机构采用进口滚珠丝杠(1mm 导程),标配二相步进电机(日本品牌),可提供较高的微步能力和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备中,也比较适合使用在运动范围较小、往复频率高的工业生产线中。

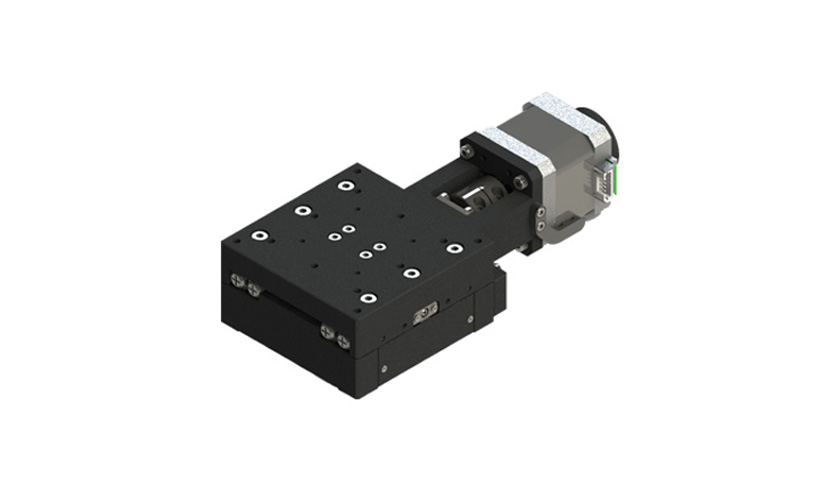

CXPF 系列产品是在CXP 结构的基础上,采用2mm 导程的滚珠丝杠,更换尺寸更大的交叉滚柱导轨,可实现更快速度,更高刚性,CXPF 系列产品适合在较大行程、高精度的要求下,对速度和刚性有更高要求的情况下使用。
CXP及CXPF系列小尺寸高精密电动直线滑台特点:
• 采用小导程滚珠丝杠,标配二相步进电机,微步能力强、耐用性好
• 采用交叉滚柱导轨,强度高、负载能力强
• 导轨安装面采用精密磨削工艺,使得产品具有较高的运动精度
• 内置三个传感器(正负限位及零位),采用高柔线缆并实现线缆模组化,维护更方便

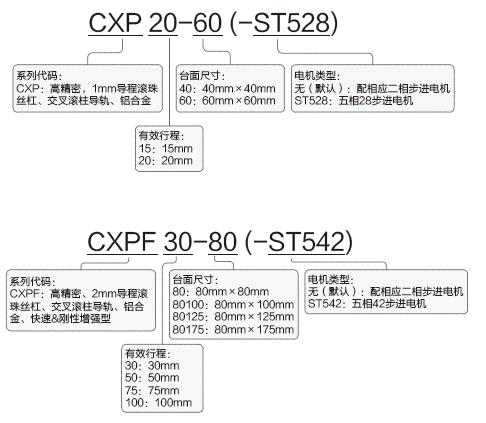

CXP及CXPF系列小尺寸高精密电动直线滑台命名规则:

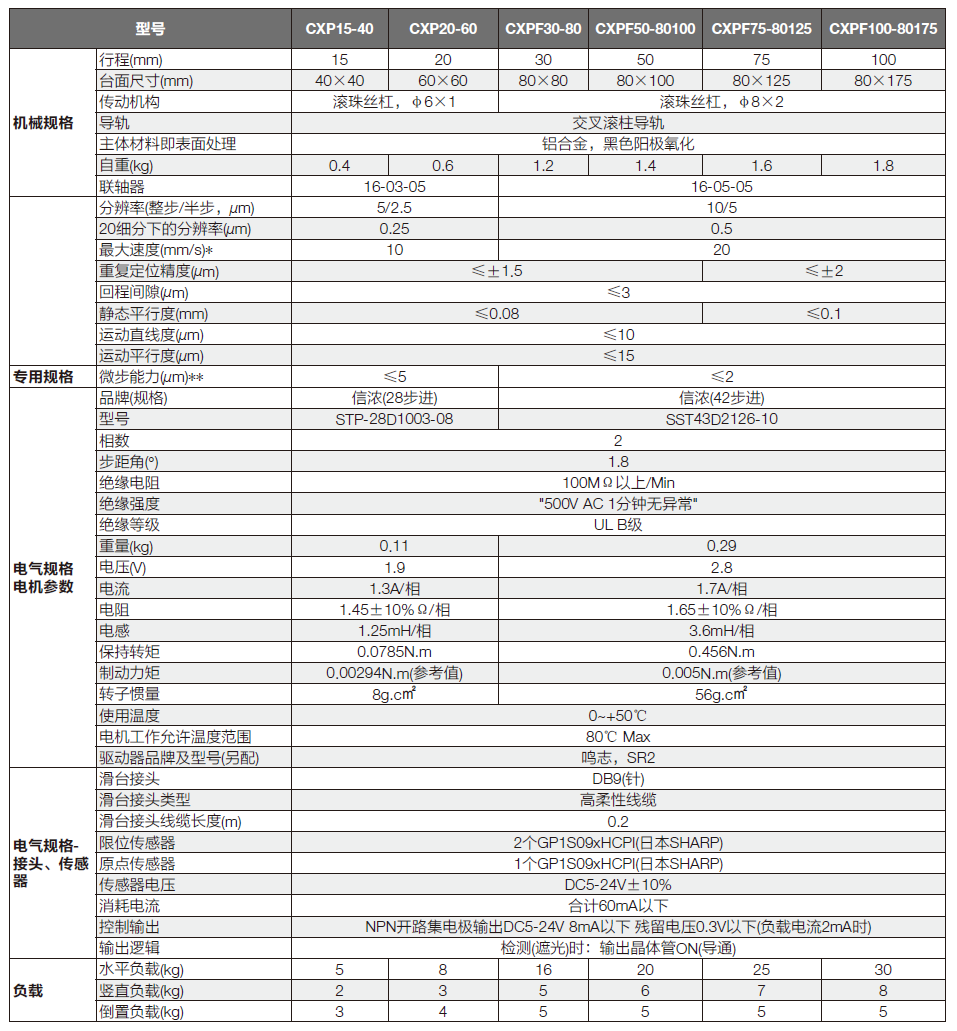

选型表:
*注:最大速度是在空载情况下,按照步进电机600转/分钟的理论计算和实际测试值。
**注:≤2μm(使用我司TMC控制器情况下),当使用我司其他控制器时,微步能力≤5μm。
配套产品(另售):

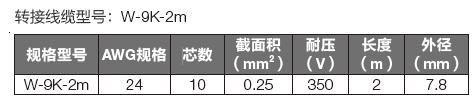

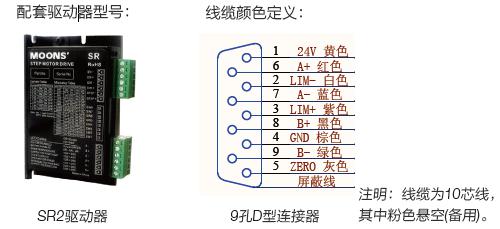

1. 配套驱动器+转接线缆,客户端提供运动控制卡或PLC(支持脉冲+方向信号输出):

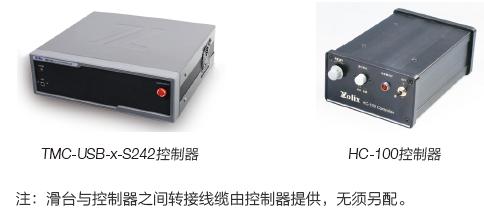

2. 配套我司自主研发的控制器:TMC-USB-x-S242和HC-100
『注:电气规格、电机资料及传感器资料详见资料下载』
