Omni-λ-i

Omni-λ系列影像谱王光栅单色仪/光栅光谱仪

在第四代光谱仪基础上,于2015 年全新推出第五代高通光量、宽光谱影像校正光谱仪。通过采用非球面镜进行影像校正,*限度地抑制了像散,使得离轴信号能够在焦平面上汇聚于空间上的同一位置,获得了清晰的成像,从而提高了信号强度,提升了光谱仪信号收集的能力。通过巧妙的设计,提升了整个CCD 探测面的影像质量(间接的增大了波段的使用范围,更便于多通道光纤的使用),也因为成像质量的提高,使得影像校正光谱仪还可以被用于空间分辨的实验,实现多通道实时探测。该系列产品在诸多光学性能上,如分辨率、杂散光抑制比等,与国际同类型高端产品性能全面接轨。
产品咨询
资料下载
产品概述

应用文章:
光栅光谱仪在膜厚控制中的应用: http://www.zolix.com.cn/Applocation/desc/1141_6014.html
光栅光谱仪在燃烧诊断实验中的应用http://www.zolix.com.cn/Applocation/desc/1141_5900.html
光栅光谱仪应用于LIBS系统http://www.zolix.com.cn/Applocation/desc/1141_6013.html

Omni-λ系列“影像谱王”系列光栅单色仪/光栅光谱仪功能及特点
  • 200mm,320mm,500mm,750mm多种焦距可选,适应不同光谱带宽需求;
  • 标准配置手动狭缝,自动狭缝可选;
  • 300i/500i/750i双出口可同时配置2个CCD;
  • 侧入口可接电子快门;
  • 采用C-T结构设计,采用超环面影像校准设计;
  • 多光栅塔台设计,更好的发挥了仪器覆盖UV-VIS-IR全波段光谱范围的优势,并可根据需要更加灵活的选择光谱范围和分辨率;
  • 光栅采用68×68mm(68×84mm)大面积光栅,提高了光收集效率;
  • 适应不同光谱波段使用的光栅选择,覆盖UV-IR全波段范围;针对红外(>1m)波段的*优化设计,光学镜片采用镀金膜设计,提高红外光反射效率;
  • 更好的杂散光抑制比,达到1×10-5;
  • 仪器的控制(如光栅转换、波长扫描等)全部由计算机控制,并用USB2.0接口取代传统的RS-232接口,不仅使仪器的连接更加简单化,更极大提高了通讯速率;
  • 采用DSP芯片控制设计使得多出入口的选择更加具有灵活性,可根据需要选择双入、出口;双入、出口的控制通过计算机软件自动控制, 定位更**
  • 可灵活与卓立光源、探测器(单点探测器和阵列CCD等)组合搭建,实现任意光谱系统解决方案,如荧光、拉曼、透射/反射、吸收光谱及光源发射光谱系统等。

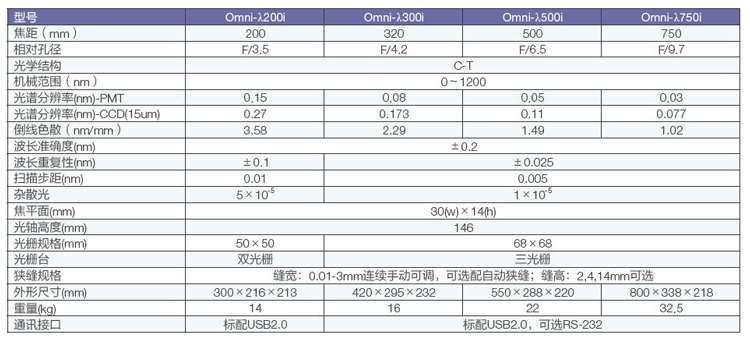

Omni-λ系列“影像谱王”系列光栅单色仪/光栅光谱仪规格参数表(@1200g/mm光栅条件下)


光栅规格型号表1:光栅(本系列适用于Omni-λ300i、Omni-λ500i、Omni-λ750i等系列光谱仪)

注:凡蓝色标注的均为常备库存光栅,建议优先选择

Model

Range(nm)

Grooves(g/mm)

Blaze(nm)

Size(mm)

Holographic

















1-360-180-500-NP

180-400

3600

300

68 x 68

1-240-250-600-NP

250-600

2400

300

68 x 68

1-240-190-800-NP

190-600

2400

250

68 x 68

1-200-300-900-NP

300-720

2000

475

68 x 68

1-180-350-900-NP

350-800

1800

500

68 x 68

1-180-190-900-NP

190-800

1800

250

68 x 68

1-120-190-800-NP

190-800

1201.6

250

68 x 68

1-120-400-1200-NP

400-1200

1200

700

68 x 68

Ruled

















1-240-240-NP

190-600

2400

240

68 x 68

1-240-300-NP

250-600

2400

300

68 x 68

1-180-400-NP

300-800

1800

400

68 x 68

1-180-500-NP

350-800

1800

500

68 x 68

1-120-250-NP

200-500

1200

250

68 x 68

1-120-300-NP

200-600

1200

300

68 x 68

1-120-400-NP

200-1000

1200

400

68 x 68

1-120-500-NP

350-1100

1200

500

68 x 68

1-120-750-NP

500-1200

1200

750

68 x 68

1-090-550-NP

350-1600

900

550

68 x 68

1-083-1200-NP

700-1700

830

1200

68 x 68

1-060-300-NP

200-600

600

300

68 x 68

1-060-500-NP

330-1000

600

500

68 x 68

1-060-750-NP

500-1500

600

750

68 x 68

1-060-1000-NP

650-2200

600

1.0 µm

68 x 68

1-060-1200-NP

800-2400

600

1.2 µm

68 x 68

1-060-1600-NP

1-2.4 µm

600

1.6 µm

68 x 68

1-030-300-NP

200-600

300

300

68 x 68

1-030-500-NP

300-1000

300

500

68 x 68

1-030-760-NP

450-1500

300

760

68 x 68

1-030-1000-NP

600-2000

300

1000

68 x 68

1-030-1200-NP

800-2200

300

1200

68 x 68

1-030-2000-NP

1.4-4 µm

300

2.0 µm

68 x 68

1-030-3000-NP

2-4.8 µm

300

3.0 µm

68 x 68

1-015-300-NP

200-600

150

300

68 x 68

1-015-500-NP

330-1100

150

500

68 x 68

1-015-800-NP

400-1600

150

800

68 x 68

1-015-1000-NP

600-2000

150

1090

68 x 68

1-015-1250-NP

800-2500

150

1250

68 x 68

1-015-2000-NP

1.1-4 µm

150

2 µm

68 x 68

1-015-3000-NP

2.2-6 µm

150

3 µm

68 x 68

1-015-4000-NP

2.5-8 µm

150

4 µm

68 x 68

1-0075-8000-NP

6-16 µm

75

8 µm

68 x 68

1-0075-10000-NP

6-18 µm

75

10 µm

68 x 68

1-0075-12000-NP

9-20 µm

75

12.0 µm

68 x 68

1-0050-12000-NP

8-22 µm

50

12 µm

68 x 68

光栅规格型号表2:经济型光栅(本系列适用于Omni-λ300i、Omni-λ500i、Omni-λ750i等系列光谱仪)

注:凡蓝色的标注的均为常备库存光栅,建议优先选择

型号

使用范围(nm)

光栅刻线(g/mm)

闪耀波长(nm)

规格尺寸(mm)

刻划光栅

















1-180-500

350-800

1800

500

68×68

1-120-300

200-600

1200

300

68×68

1-120-500

350-1000

1200

500

68×68

1-120-750

500-1200

1200

750

68×68

1-060-300

200-600

600

300

68×68

1-060-500

330-1000

600

500

68×68

1-060-750

500-1500

600

750

68×68

1-060-1000

650-2200

600

1000

68×68

1-060-1250

800-2400

600

1250

68×68

1-060-1600

1-2.4um

600

1600

68×68

1-030-500

300-1000

300

500

68×68

1-030-750

450-1500

300

750

68×68

1-030-1000

600-2000

300

1000

68×68

1-030-1250

850-2500

300

1250

68×68

1-030-1800

1.2-3.6um

300

1800

68×68

1-030-2000

1.4-4um

300

2000

68×68

1-030-3000

2-4.8um

300

3000

68×68

1-015-500

350-1000

150

500

68×68

1-015-4000

2.5-8um

150

4000

68×68

光栅规格型号表3:光栅(本系列适用于Omni-λ180Di系列光谱仪)

型号

使用范围(nm)

光栅刻线(g/mm)

闪耀波长(nm)

规格尺寸(mm)

全息光栅

















4-180-190-900-NP

190-800

1800

250

40X40

刻划光栅

















4-120-250-NP

200-500

1200

250

40X40

4-120-300-NP

200-600

1200

300

40X40

4-120-500-NP

350-1100

1200

500

40X40

4-120-750-NP

500-1200

1200

750

40X40

4-060-300-NP

200-600

600

300

40X40

4-060-500-NP

330-1000

600

500

40X40

4-060-750-NP

500-1500

600

750

40X40

4-060-1000-NP

650-2200

600

1000

40X40

4-030-1200-NP

800-2200

300

1200

40X40

光栅规格型号表4:经济型光栅(本系列适用于Omni-λ180Di系列光谱仪)

型号

使用范围(nm)

光栅刻线(g/mm)

闪耀波长(nm)

规格尺寸(mm)

4-120-300

200-600

1200

300

40X40

4-120-500

350-1100

1200

500

40X40

4-060-500

330-1000

600

500

40X40

4-060-750

500-1500

600

750

40X40

4-060-1000

650-2200

600

1000

40X40

4-030-500

300-1000

300

500

40X40

4-030-1250

850-2500

300

1250

40X40

光栅规格型号表5:光栅(本系列适用于Omni-λ200i系列光谱仪)

注:凡蓝色的标注的均为常备库存光栅,建议优先选择

型号

使用范围(nm)

光栅刻线(g/mm)

闪耀波长(nm)

规格尺寸(mm)

9-240-240-NP

190-600

2400

240

50X50

9-180-400-NP

300-800

1800

400

50X50

9-120-300-NP

200-600

1200

300

50X50

9-120-500-NP

350-1100

1200

500

50X50

9-060-300-NP

200-600

600

300

50X50

9-060-500-NP

330-1000

600

500

50X50

9-060-750-NP

500-1500

600

750

50X50

9-060-1200-NP

800-2400

600

1200

50X50

9-030-300-NP

200-600

300

300

50X50

9-030-500-NP

300-1000

300

500

50X50

9-030-1000-NP

600-2000

300

1000

50X50

9-030-2000-NP

1400-4000

300

2000

50X50

9-030-3000-NP

2000-4800

300

3000

50X50

9-015-500-NP

330-1100

150

500

50X50

9-015-800-NP

400-1600

150

800

50X50

9-015-1000-NP

600-2000

150

1000

50X50

9-015-1250-NP

800-2500

150

1250

50X50

9-015-2000-NP

1100-4000

150

2000

50X50

9-015-3000-NP

2200-6000

150

3000

50X50

9-015-4000-NP

2500-8000

150

4000

50X50

光栅规格型号表6:经济型光栅(本系列适用于Omni-λ200i系列光谱仪)

注:凡蓝色的标注的均为常备库存光栅,建议优先选择

型号

使用范围(nm)

光栅刻线(g/mm)

闪耀波长(nm)

规格尺寸(mm)

9-120-300

200-600

1200

300

50X50

9-120-500

350-1100

1200

500

50X50

9-060-300

200-600

600

300

50X50

9-060-500

330-1000

600

500

50X50

9-060-750

500-1500

600

750

50X50

9-060-1250

800-2400

600

1250

50X50

9-030-500

330-1000

300

500

50X50

9-030-750

450-1500

300

750

50X50

9-030-1250

850-2500

300

1250

50X50

9-015-500

330-1100

150

500

50X50

9-015-1000

600-2000

150

1000

50X50

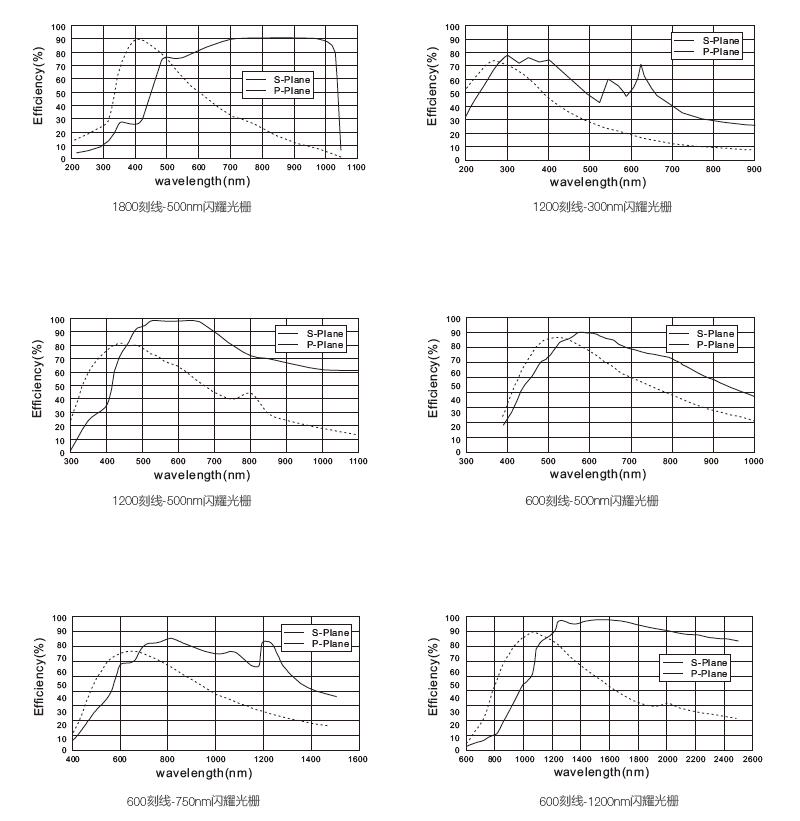

典型光栅效率曲线
