产品概述

TD104 是一款简洁实用的多通道数字脉冲延迟发生器，界面交互创新性融合了触摸屏、按键及旋钮三种方式，让脉冲参数设置直观高效，大幅提升易用性。极小的内部插入延迟时间以及高精度脉冲参数调节让实验更精准。最高125MHz 外触发频率，可满足大多数科研实验室对高精度脉冲延迟的需求。

TD系列多通道脉冲延迟发生器产品特点

■ 四通道独立输出

■ 触摸屏/按键多方式组合操作，易用性强

■ 延迟/脉宽调节精度：10ps

■ 典型抖动 <35ps（rms）

■ 内部插入延迟：40ns

■ 内触发频率：0-16MHZ

■ 外触发频率：0-125MHz

■ 工作模式：连续、分频&猝发（Burst）

■ 输出电压：2.5-5V（@50Ω）可调

■ USB2.0/ Ethernet 控制

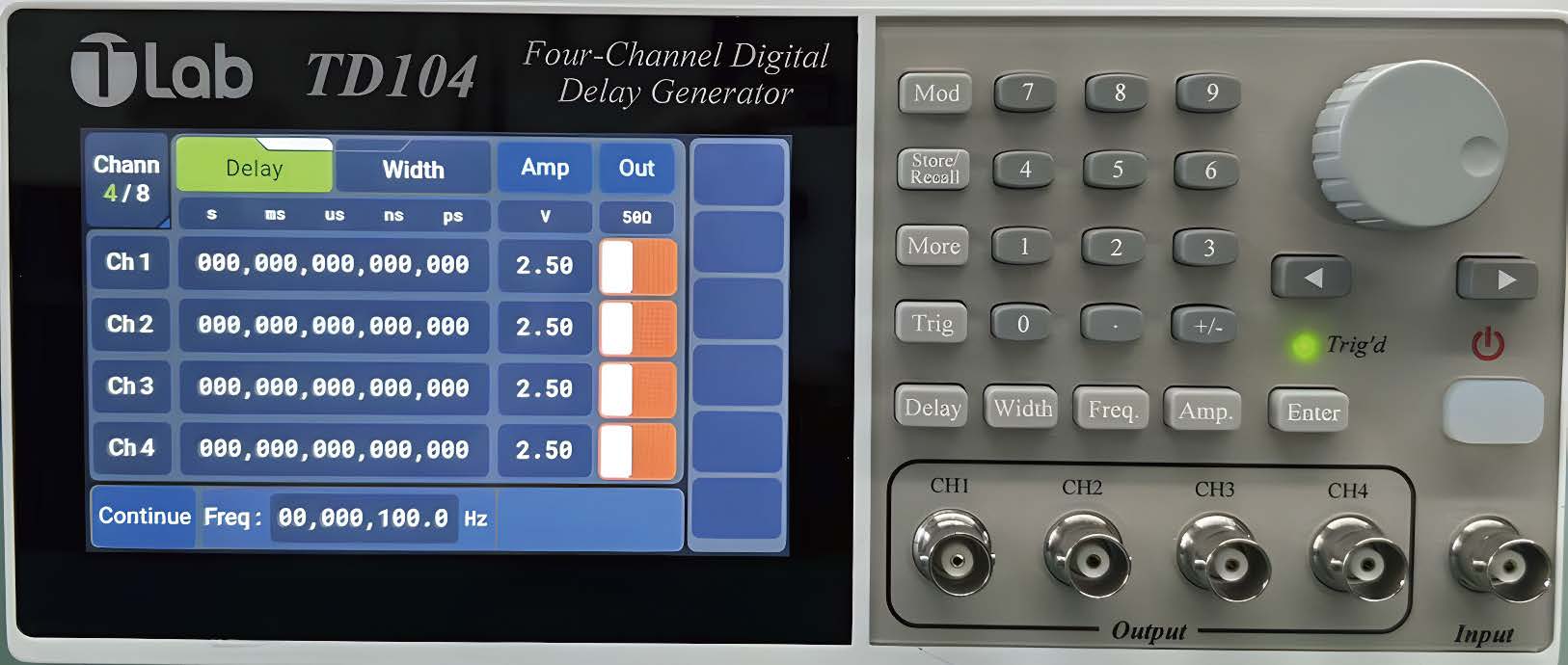

操作界面

屏幕触摸操作和按键旋钮操作均可独立完成大多数功能，配合操作更加高效、便捷。

功能选择

常用设置功能键方便选择：工作模式，触发模式，延迟，脉冲宽度，频率，和幅值设置可以一键定位。

触发输入

前面板外触发最高0-5V 输入，上升/ 下降沿可选，阻抗50Ω，最小推荐幅度0.25Vp-p。

分频模式下，最高外触发频率125MHz，可设置分频因子，获得0-16MHZ 的实际输出频率信号。触发输入与输出40ns 内部插入延迟。

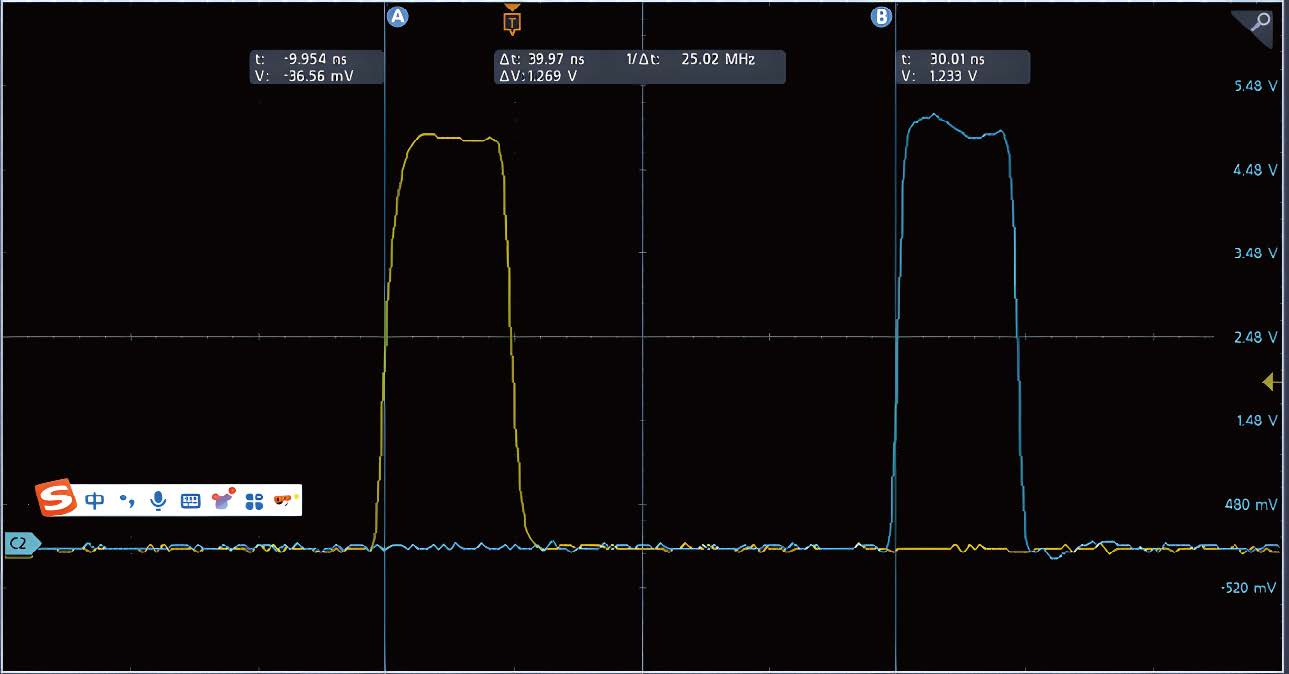

图1：触发输入与输出最小40ns 延迟

输出

前面板包含独立的四通道输出和一路触发输入。四路输出脉冲宽度，延时可以10ps 的精度进行设置，幅值最高到5V 输出。

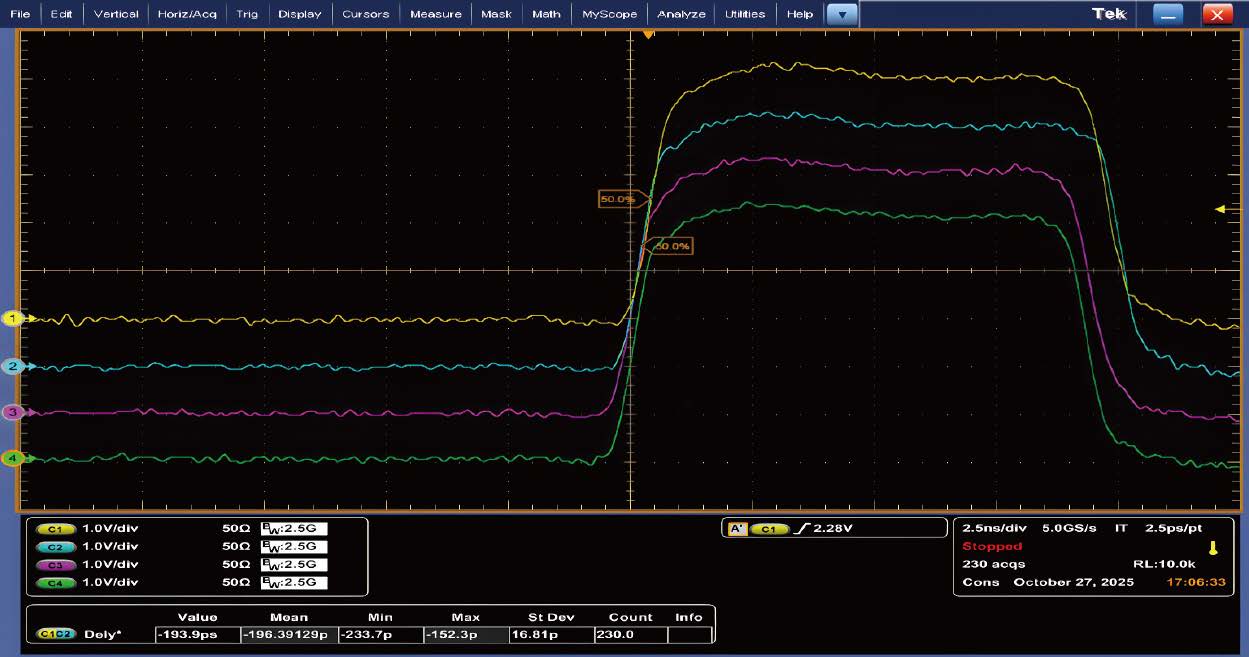

图2 四通道输出脉冲，幅值5 V

分频模式

在外触发模式下，四路输出频率可以与触发频率相同，此时最高外触发频率16MHZ. 也可以使用分频模式，此时最高外触发频率最高可以到125MHZ, 内部分频后的输出最高频率仍然是16MHZ. 例如，外触发频率100KHZ, 分频因子为5 时，可以输出20kHZ 的四路延迟脉冲信号。

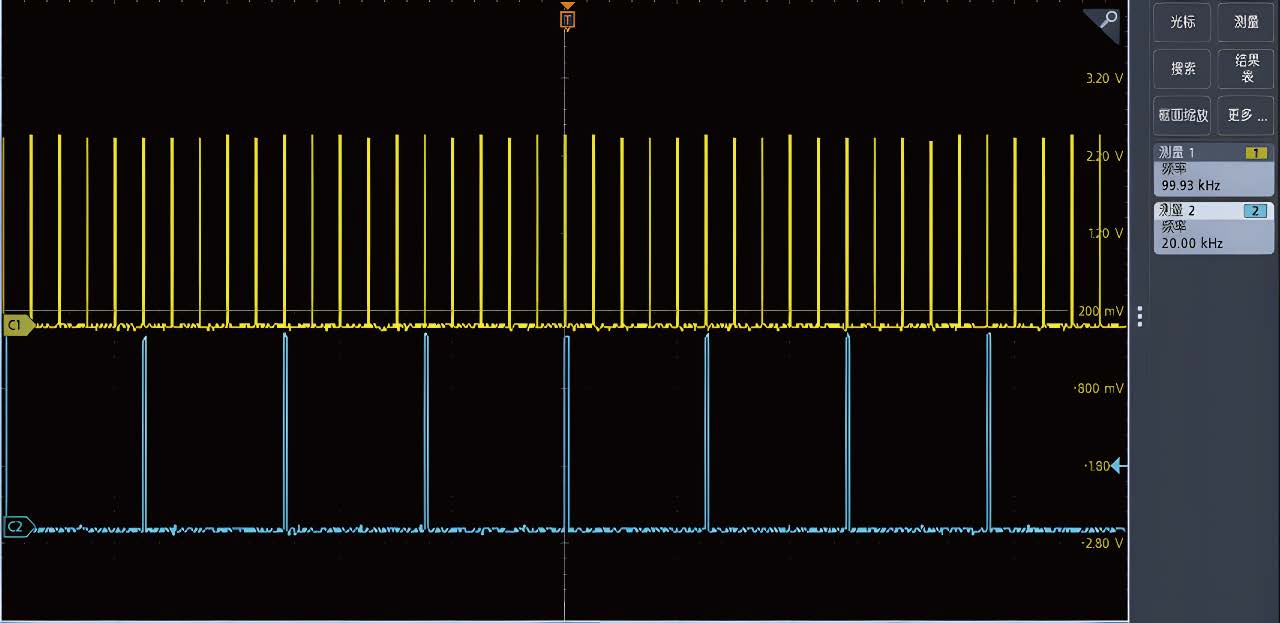

图3： 100KHZ 外触发，分频设置5，输出20KHZ 信号

Burst 模式

猝发模式或脉冲串模式下，可以设置脉冲串的数量（Cycle）和频率(Frequency)，间隔时间(Inter-time) 在内触发状态时可设置，外触发模式下由外触发的频率决定，手动触发即单次触发，则只生成一组脉冲串。

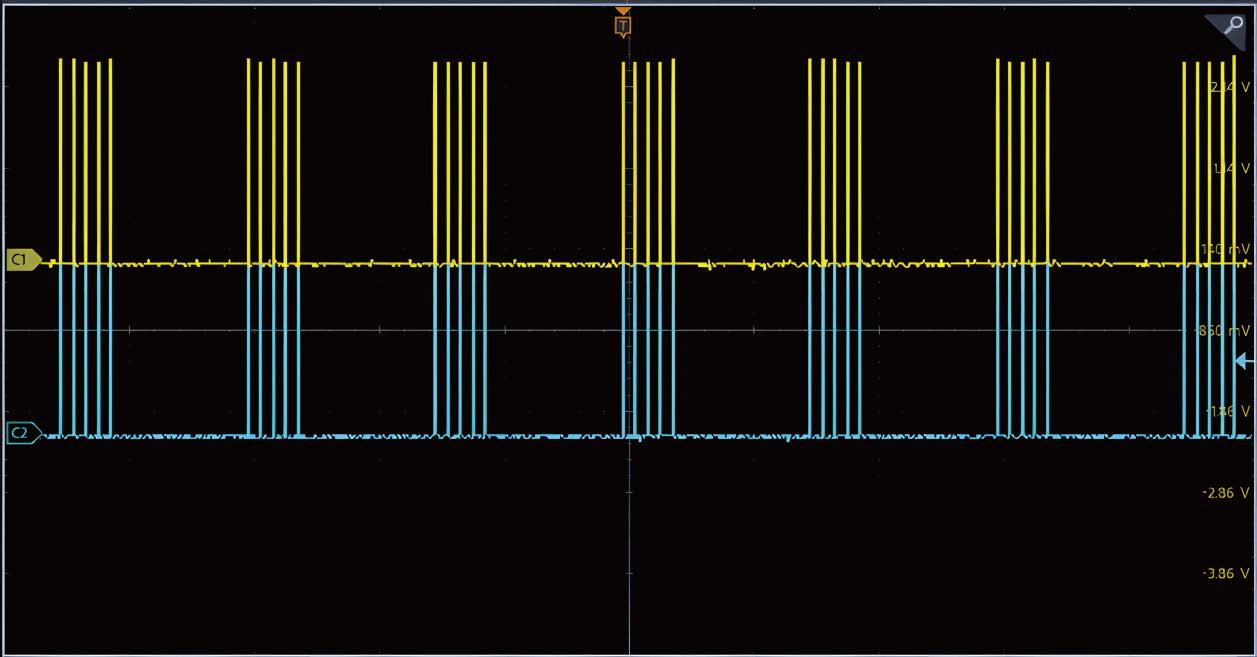

图4： Burst 脉冲：5 个脉冲串，脉冲串频率1MHZ，10us 间隔

TD系列多通道脉冲延迟发生器 参数规格表

后面板

电源90-240V 直接输入（内部标配适配器），通信接口USB2.0 和以太网标准接口, 可轻松实现远程配置和控制。

保存与调用

Save&Recall 功能键，可以方便保存多个常用配置设置，并在需要的时候迅速调取，免去反复重复设置的烦恼，避免多次设置失误导致的实验数据无效。

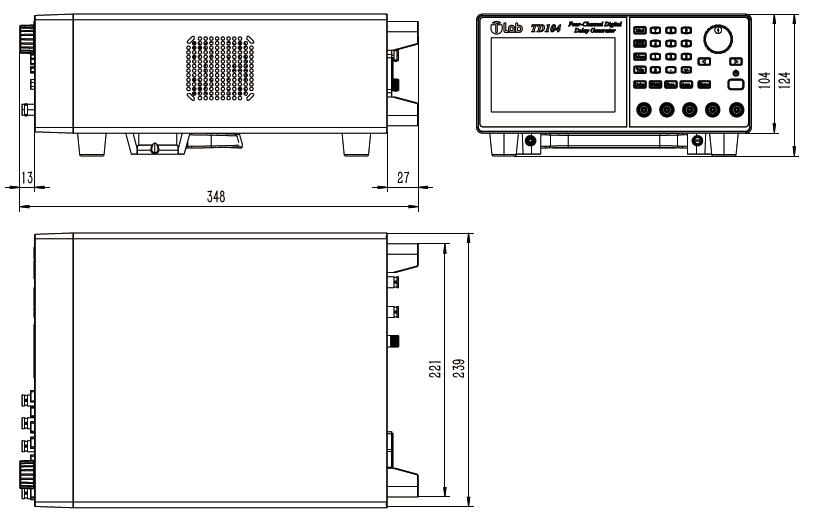

外形结构图
