高分辨率读出 |
1200 万像素高分辨率图像读出，更清晰输出 |
|
超快光学门宽 |
<500ps 阴极光学门宽选项，实现超快精准测量 |
|
内置 DDG |
内置精度 10ps 门控与延迟控制发射器，方便随心控制 |
|
高效光纤锥耦合 |
1:1 高效光纤锥耦合增强器与相机，高通光量 |
|

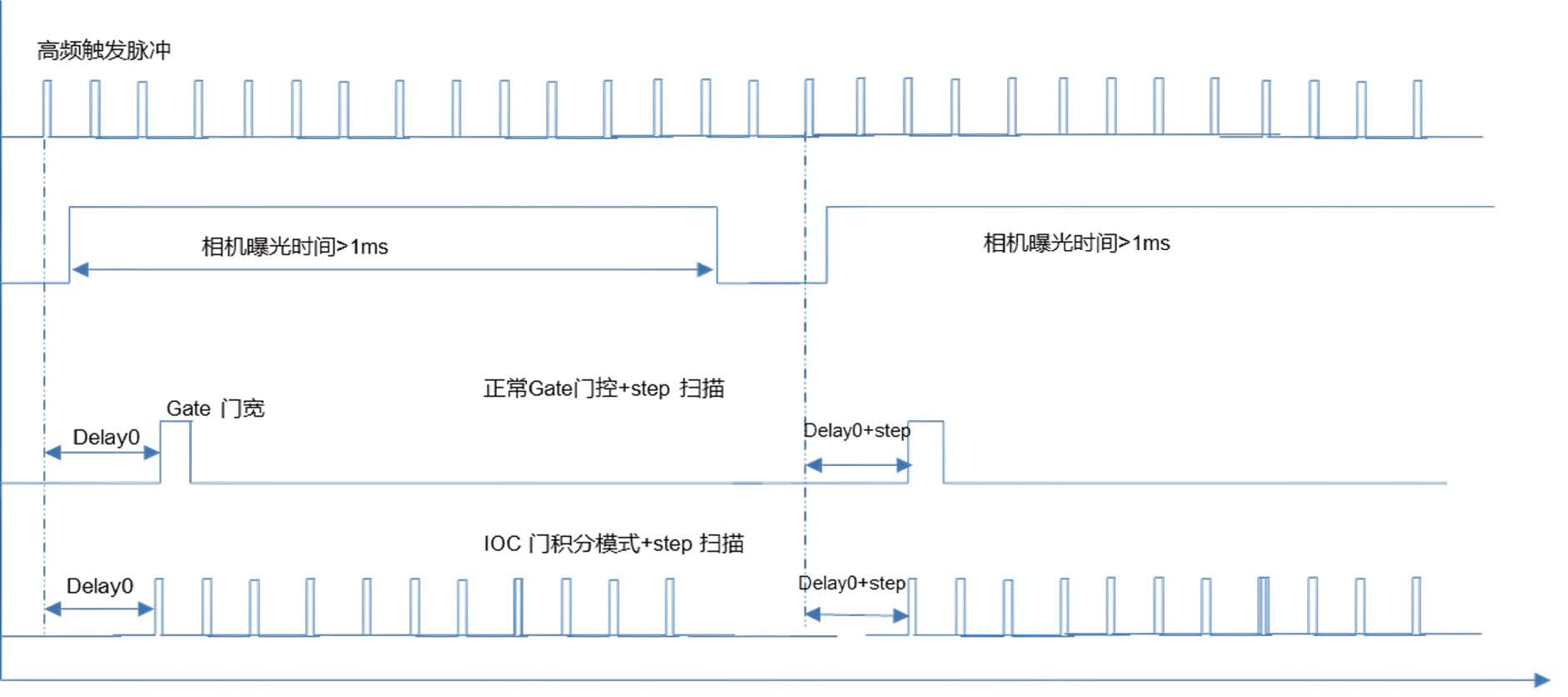

lOC 模式 |
最高 300kHZ 阴极同步频率， lOC 芯片累积模式下提升信噪比 |
|
专业化软件 |
采集控制，数据处理专业化界面，简单快捷 |
|
CMOS 相机 |
||
|
像素阵列 |
4096*3072 |
|
|
阵面尺寸 |
14*10.5mm |
|
|
像素大小 |
3.4um*3.4um |
|
|
传感器类型 |
全局 FSI CMOS |
|
|
量子效率 |
>75% @540nm |
|
|
读出噪声 |
CMS: 1.6e-( 高灵敏度 ) |
|
|
暗电流 |
0.15e- / pixel / s@0℃ |
|
|
曝光时间 |
1us-10s |
|
|
位深 |
12bit&10bit&8bit |
|
|
数字接口 |
GigE ( 千兆网口） |
|
|
像增强器 MCP |
||
|
光阴极 |

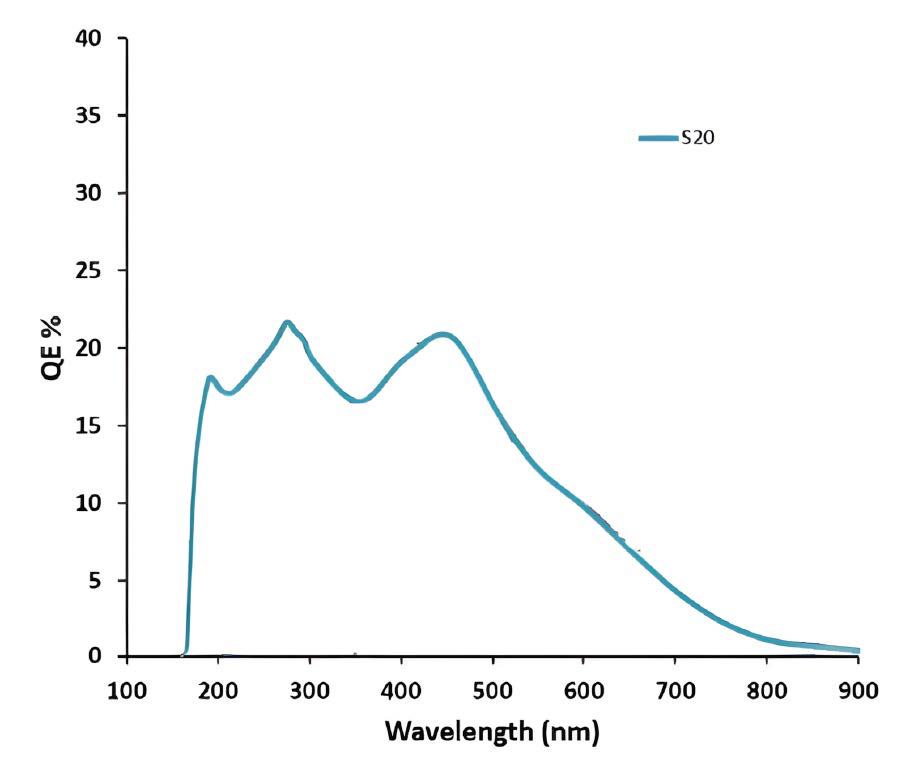

S20(UV) |

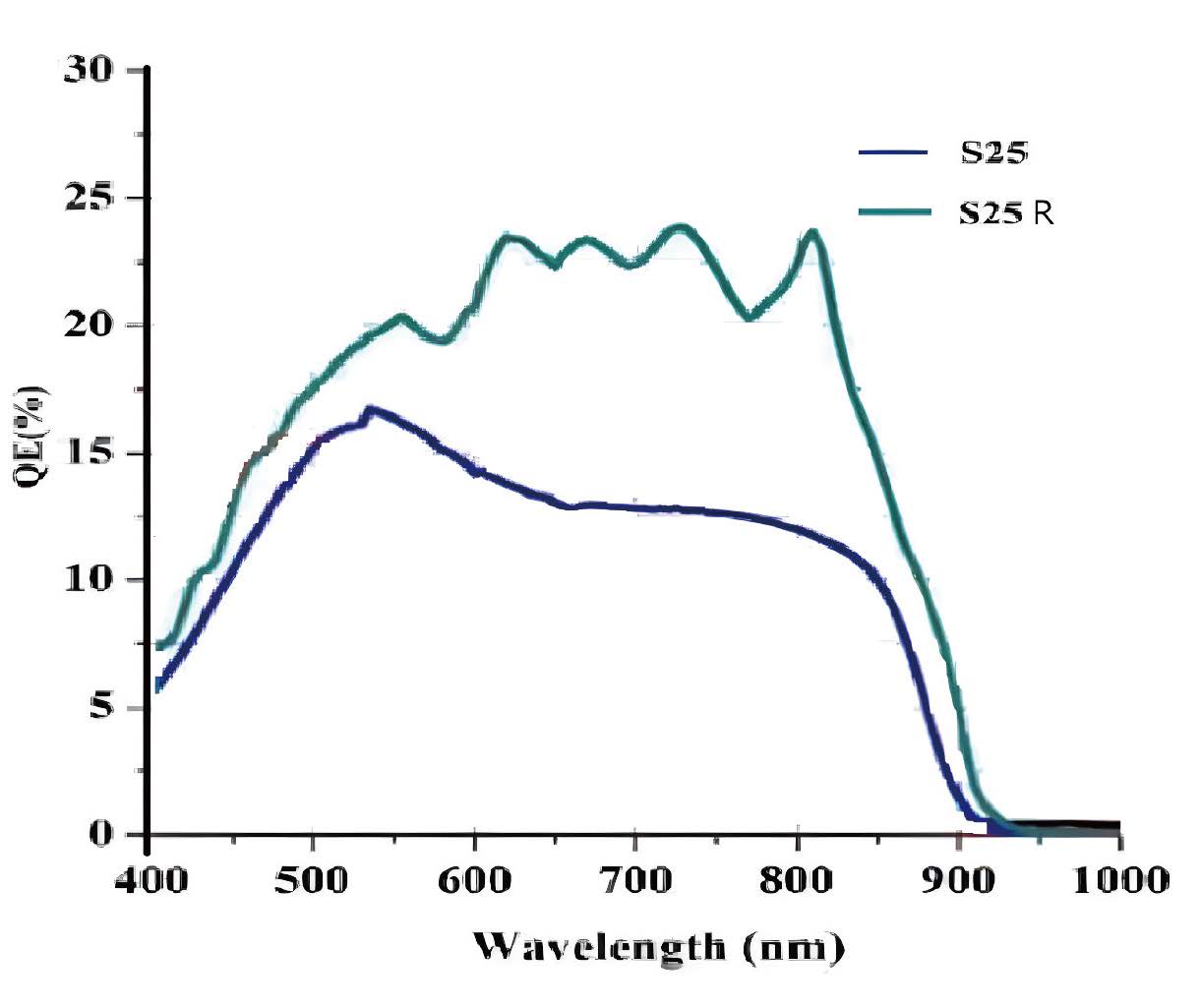

S25R(VN) |
|
光谱范围 |
200-800nm |
400-900nm |
|
峰值量子效率 |
~18% @400nm |
25%@800nm |
|
等效噪声（EBI）20 ° C ± 2 ° C |
< 5 x 10^-7 lux |
< 2 x 10^-6 lux |
|
光子增益 |
1*104 ph/ph |
1*10^4 ph/ph |
|
有效口径尺寸 |
18mm |
|
|
荧光屏 |
P43 |
|
|
输出窗口 |
1:1 光纤面板 |
|
|
光学门控宽度 |
G05: 500ps & 3ns-DC ; G30: 3ns-DC |
|
|
内部 DDG 控制 |
||
|
延迟和门宽调节范围 |
0-10s |
|
|
延迟和门宽调节精度 |
10ps |
|
|
同步接口 |
外触发输入，触发输出，直接触发（Direct gate） |
|
|
触发信号 |
触发阈值 2--5V， 阻抗 50 欧姆，抖动 <100ps |
|
|
触发固有延迟 |
<120ns@ Trig In， <70ns @ Direct gate |
|
|
电学及环境 |
||
|
电源 |
12V5A |
|
|
功耗 |
<50W （运行） |
|
|
环境 |
工作温度 10~30 ° C, 工作湿度： 10~85 %；储存温度 : 0~60 ° C, 储存湿度 0~85 % |
|
|
软件 |
T-Lab View 专用软件 |
|
|
操作系统 |
Windows 11 及以上 |
|

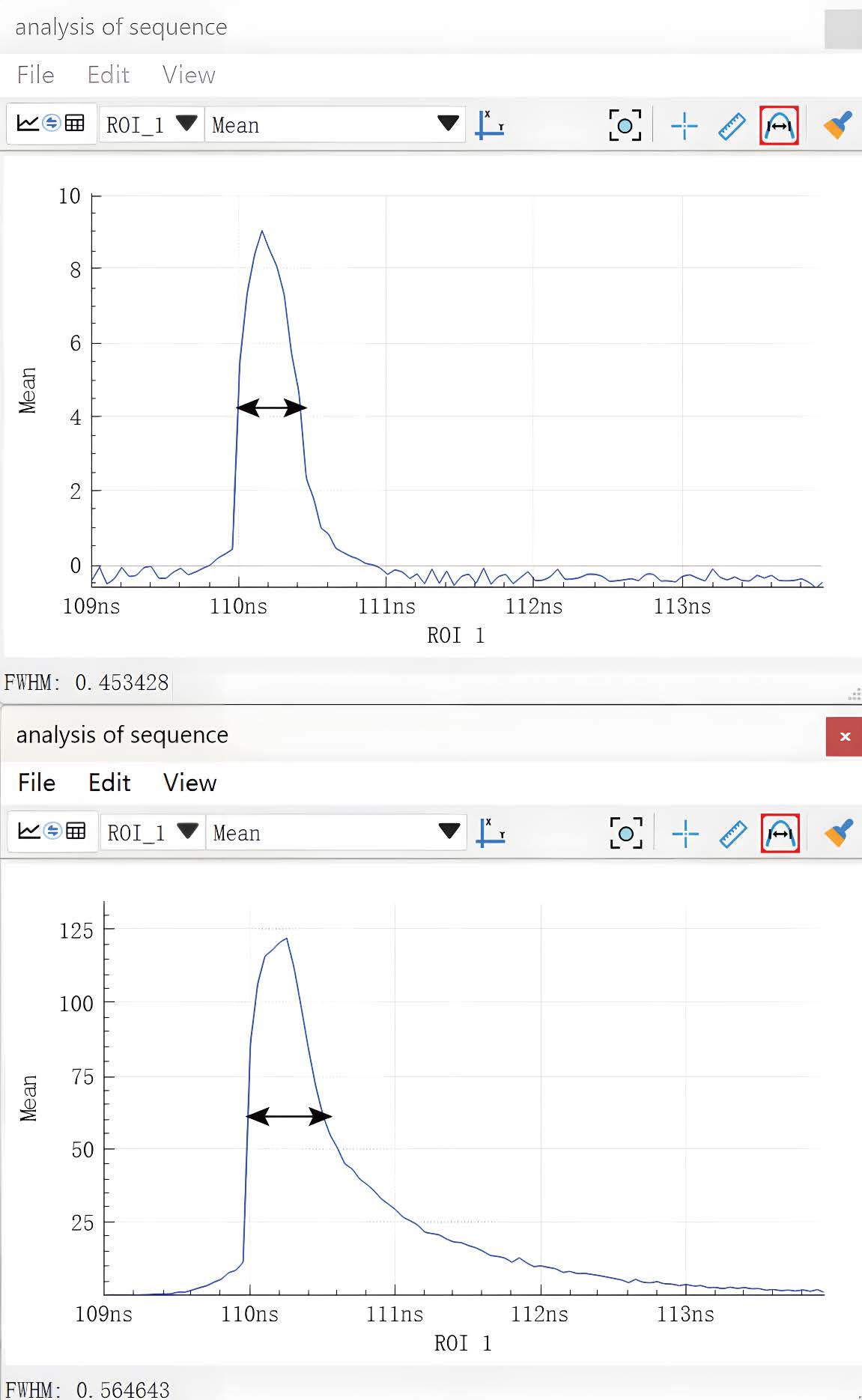

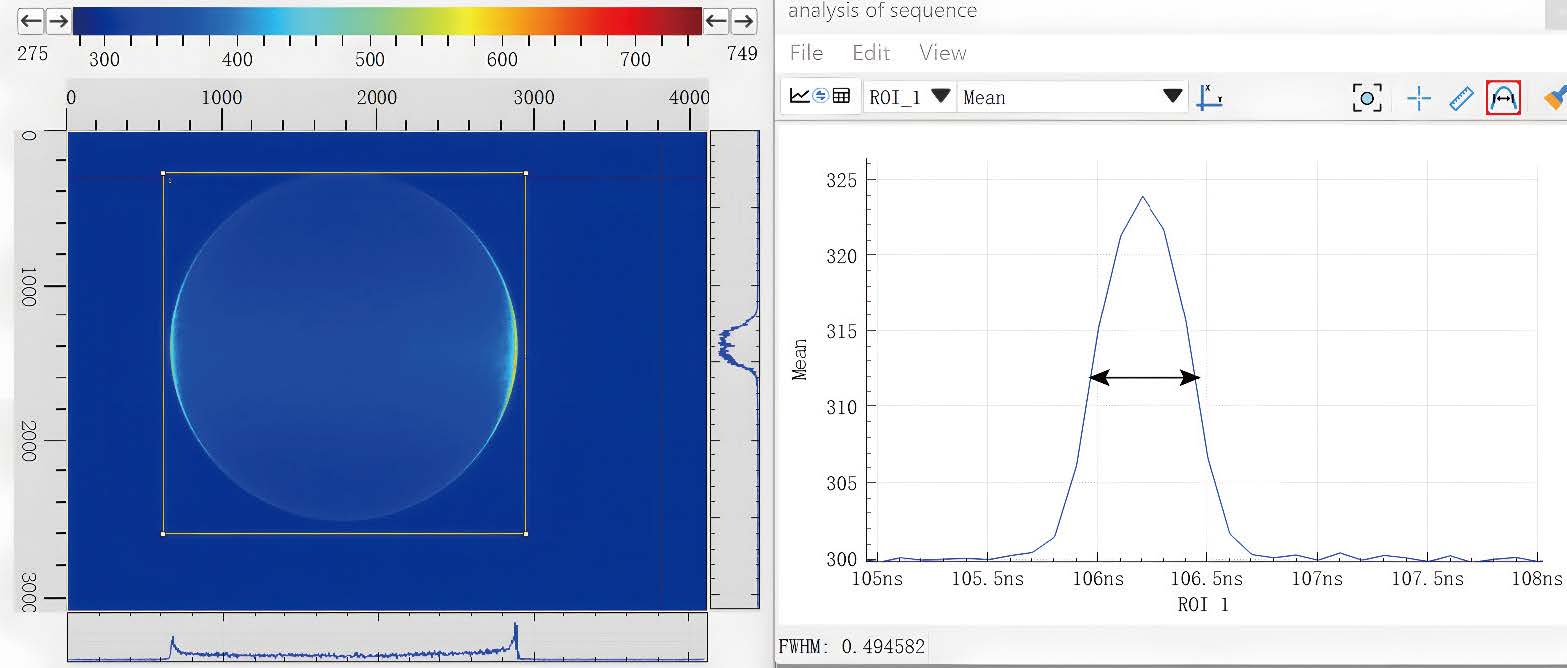

 500ps optic Gate width，50ps step |

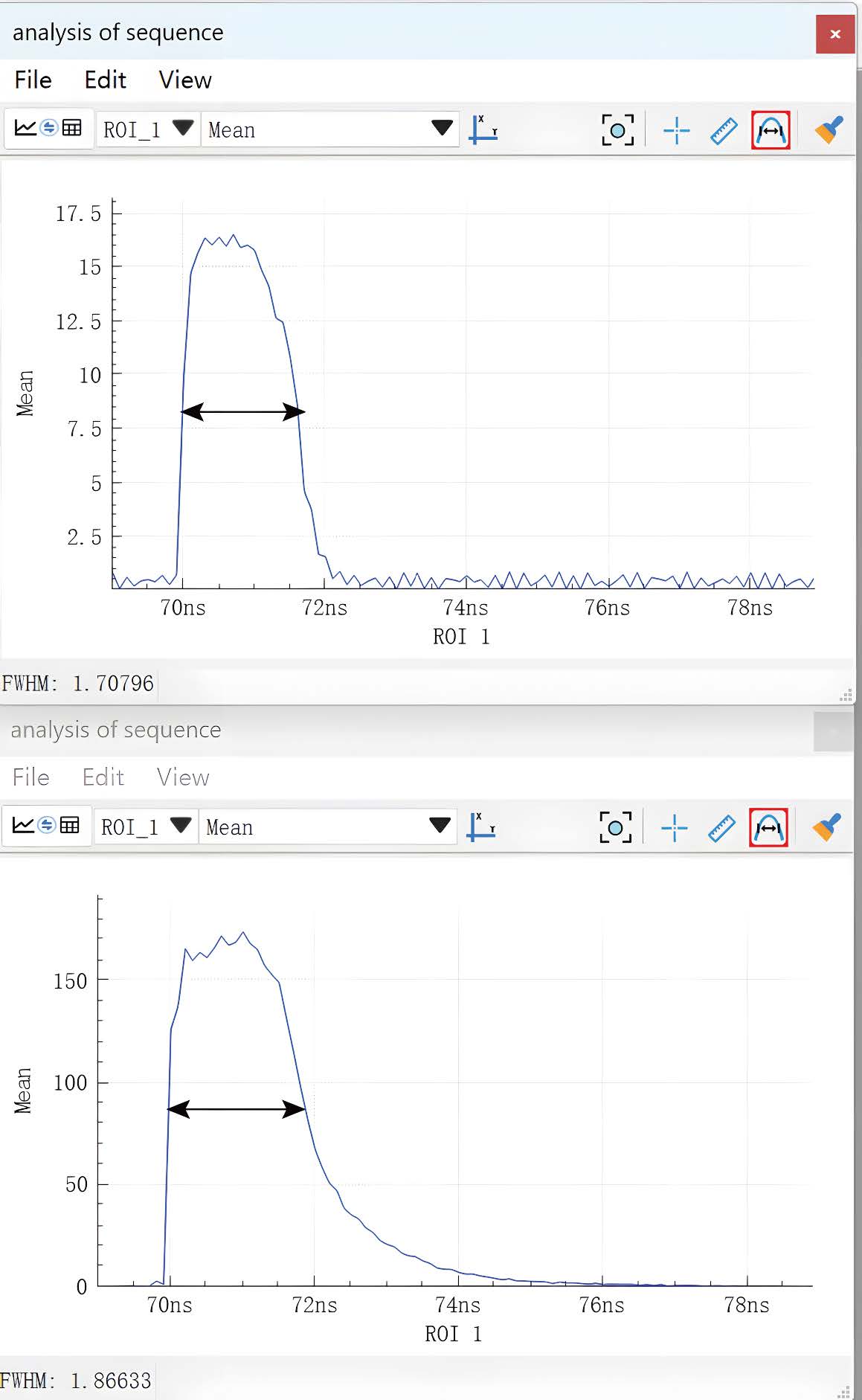

 2ns optic Gate width，100ps step
|
|
列 |
行 |
帧速 * |
|
4096 |
3072 |
6 fps |
|
2048 |
1536 |
24 fps |
|
1024 |
768 |
100fps |
|
4096 |
16 |
960 fps |
