（1）30mm笼式系统XYZ位移调整架
ZOLIX提供的 XYZ三轴位移调整架兼容30mm笼式系统，适配Ø12.7mm光学元件，集成0.25mm/转精密调节器实现XY向±2mm、Z向±1.5mm行程控制；中心SM05螺纹孔预装安装卡环，侧向配置锁紧固定螺钉（兼容2mm六角扳手）确保笼杆刚性固定。
|
型号 |
CSXYZ1-1.5D |
|
主体材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø12.7 mm |
|
光学元件最大安装厚度 |
8 mm |
|
通光孔径 |
Ø11.4 mm |
|
光学元件安装方式 |
单卡环+定位台阶 |
|
XY方向行程 |
±2m |
|
XY向调节分辨率 |
0.25 mm/转 |
|
Z方向行程 |
±1.5mm |
|
Z向分辨率 |
0.5 mm/转 |
|
调节器规格 |
M5×0.25 |
|
调节器数量 |
2个 |
|
中心孔规格 |
SM05螺纹孔 |
|
底部安装孔规格 |
M4螺纹孔 |

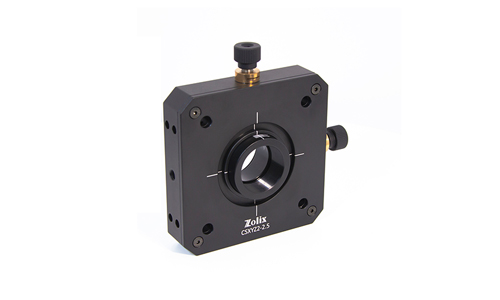

ZOLIX提供的XYZ位移调整架兼容60mm笼式系统使用，适用于直径50.8mm的光学元件。其X、Y方向调节器提供0.25mm/转，Z方向0.5 mm/转的调节精度，通过调节器可实现XY方向±2.5mm行程位移。Z轴可实现±1.5mm行程位移，中心安装孔为SM1螺纹孔，孔内附带SM1R卡环。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5mm六角扳手紧固笼板。
|
型号 |
CSXYZ2-2.5 |
|
主体材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø25.4mm |
|
光学元件最大安装厚度 |
10mm |
|
调节器规格 |
M6×0.25 |
|
调节器数量 |
2个 |
|
调节分辨率 |
0.25mm/转 |
|
Z轴调节分辨率 |
0.5 mm/转 |
|
XY方向行程 |
±2.5mm |
|
Z方向行程 |
±1.5mm |
|
通光孔径 |
Ø23mm |
|
附送卡环规格/数量 |
SM1/1 |
|
光学元件固定方式 |
卡环固定 |
|
兼容系统 |
60mm笼式系统 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSXYZ1-1.5D |  |
 |
| CSXYZ2-2.5 | |
|
