材质：6061-T6铝合金
ZOLIX提供的安装座兼容60mm笼式系统，用于安装直径范围在3.8 mm-46 mm的光学元件。通过三个弹簧式夹臂固定光学元件 ，夹臂可通过单手进行操作。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固安装座。安装座底部带有一个M4螺纹孔用于连接接杆，自定心透镜安装座兼容笼式系统和自由空间。

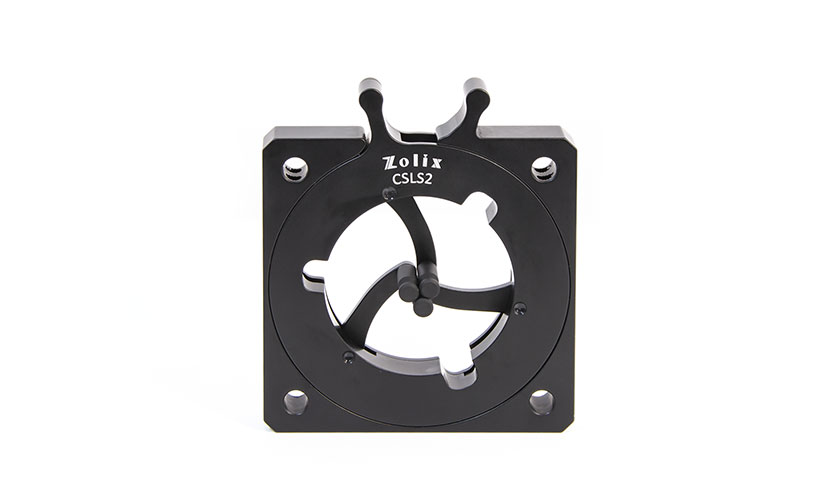

（1）60 mm笼式透镜固定架
|
型号 |
CSLS2 |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø3.8mm～Ø46mm |
|
安装光学元件最大厚度 |
4mm |
|
兼容系统 |
60mm笼式系统 |
|
螺纹安装孔规格 |
M4 |

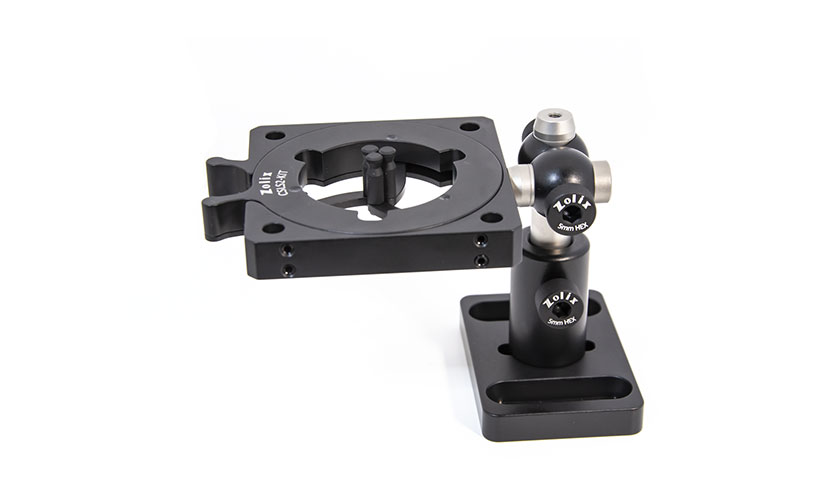

（2）元件夹具套件
|
产品型号 |
CSLS2-KIT |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø3.8mm～Ø46mm |
|
安装光学元件最大厚度 |
4mm |
|
光学元件固定方式 |
夹臂固定 |
|
安装方式 |
M6圆柱头内六角螺钉 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSLS2 |  |
 |
| CSLS2-KIT | |
|
