产品概述

调节式透镜套筒

产品说明

主体材质：6061-T6铝合金
内外螺纹结构，可进行长度拓展
SM05、SM1、SM2三种安装规格可选

ZOLIX 提供的调节式透镜套筒专为光学系统中光学元件的精确定位而设计。其CSAS系列通过旋转套筒即可实现光学元件的前后移动调节；达到目标位置后，锁紧外部固定环即可稳固套筒位置。CSBL1系列则两端均配备 SM1 外螺纹，支持通过旋转或拉伸进行移动距离调节。这些调节式透镜套筒既可直接集成于笼式系统中使用，也可借助固定式套筒安装架应用于自由空间的光路搭建。产品提供 SM05、SM1 和 SM2 三种标准安装规格，适配不同应用需求。

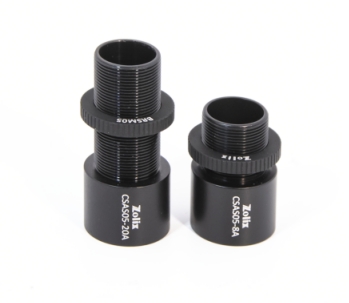

（1）SM05调节式透镜套筒

型号	CSAS05-8A	CSAS05-20A
主体材质	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化
安装光学元件尺寸	Ø12.7mm	Ø12.7mm
安装光学元件最大厚度	10.8mm	10.8mm
通光孔径	Ø11.4mm	Ø11.4 mm
可调行程范围	2.8mm~7.7mm	2.8mm~20.2mm
外螺纹长度	12.5mm	25mm
内螺纹长度	12.5mm	12.5mm
安装螺纹规格	SM05内外螺纹	SM05内外螺纹
附送卡环规格/数量	SM05内卡环和SM05外卡环各1个	SM05内卡环和SM05外卡环各1个

（2）SM1调节式透镜套筒

型号	CSAS1-8A	CSAS1-20A	CSAS1-20AL	CSAS1-33A	CSAS1-33AL
主体材质	6061-T6铝合金	6061-T6铝合金	6061-T6铝合金	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化
安装光学元件尺寸	Ø25.4mm	Ø25.4mm	Ø25.4mm	Ø25.4mm	Ø25.4mm
安装光学元件最大厚度	10.5mm	10.5mm	14.5mm	10.5mm	14.5mm
通光孔径	Ø23mm	Ø23mm	Ø23mm	Ø23mm	Ø23mm
可调行程范围	2.8mm~7.7mm	2.8mm~20.2mm	2.8mm~20.2mm	2.8mm~33.2mm	2.8mm~33.2mm
外螺纹长度	12.5mm	25mm	25mm	38mm	38mm
内螺纹长度	12.5mm	12.5mm	16.5mm	12.5mm	16.5mm
安装螺纹规格	SM1内外螺纹	SM1内外螺纹	SM1内外螺纹	SM1内外螺纹	SM1内外螺纹
附送卡环规格/数量	SM1内卡环和 SM1外卡环各1个	SM1内卡环和 SM1外卡环各1个	SM1内卡环和 SM1外卡环各1个	SM1内卡环和 SM1外卡环各1个	SM1内卡环和 SM1外卡环各1个

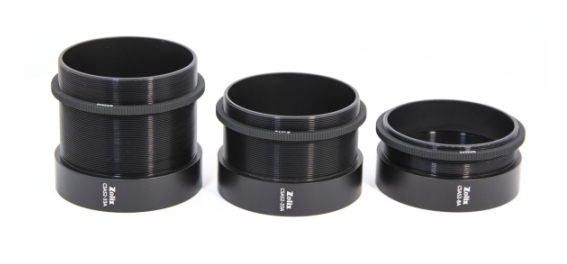

（3）SM2调节式透镜套筒

型号	CSAS2-8A	CSAS2-20A	CSAS2-33A
主体材质	6061-T6铝合金	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化
安装光学元件尺寸	Ø50.8mm	Ø50.8mm	Ø50.8mm
安装光学元件最大厚度	10mm	10mm	10mm
通光孔径	Ø48.3mm	Ø48.3mm	Ø48.3mm
可调行程范围	2.8mm~7.7mm	2.8mm~20.2mm	2.8mm~33.2mm
外螺纹长度	12.5mm	25mm	38mm
内螺纹长度	12.5mm	12.5mm	12.5mm
安装螺纹规格	SM2内外螺纹	SM2内外螺纹	SM2内外螺纹
附送卡环规格/数量	SM2内卡环和SM2外卡环各1个	SM2内卡环和SM2外卡环各1个	SM2内卡环和SM2外卡环各1个

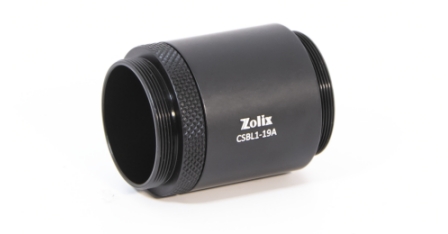

（4）SM1调节式遮光套筒，两端外螺纹

型号	CSBL1-19A
主体材质	6061-T6铝合金
表面处理方式	黑色阳极氧化
初始长度	31mm
通光孔径	Ø23.5mm
可调行程范围	0mm~19mm
安装螺纹规格	SM1外螺纹

型号	PDF图纸	3D图纸
CSAS05-8A
CSAS05-20A
CSAS1-8A
CSAS1-20A
CSAS1-20AL
CSAS1-33A
CSAS1-33AL
CSAS2-8A
CSAS2-20A
CSAS2-33A
CSBL1-19A
