产品概述

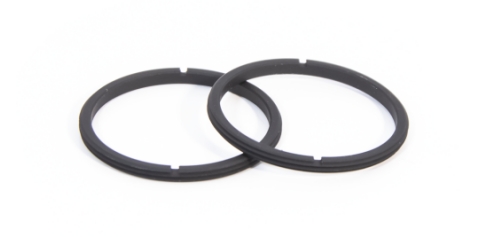

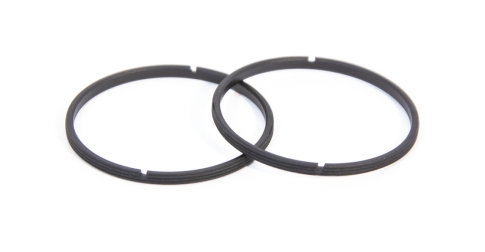

标准卡环

产品说明

主体材质：6061-T6铝合金
提供1个和10个1包两种规格可选
SM05、SM1、SM1.5和SM2四种螺纹规格可选

ZOLIX 提供的卡环采用 6061-T6 铝合金材质，并经过黑色阳极氧化表面处理，兼具强度与耐腐蚀性。其对称卡槽设计兼容标准卡环扳手，专为配备 SM 螺纹规格的机械件设计，用于固定光学元件。目前提供 SM05、SM1、SM1.5 和 SM2 四种型号，分别适用于安装和固定 Ø 12.7 mm、Ø 25.4 mm、Ø 38.1 mm 和 Ø 50.8 mm 的光学元件。包装规格分为单件装及10件/包两种，满足单次更换或批量采购需求。

（1）SM05 卡环

型号	R-SM05	R-SM05-P10
主体材质	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化
通光孔径	Ø11mm	Ø11mm
卡环厚度	1.7mm	1.7mm
扳手槽宽	1.2mm	1.2mm
固定元件直径	Ø12.7mm	Ø12.7mm
螺纹规格	SM05	SM05
数量	1个	10个

（2）SM1 卡环

型号	R-SM1	R-SM1-P10	RTV-SM1
主体材质	6061-T6铝合金	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化
通光孔径	Ø23mm	Ø23mm	Ø23mm
卡环厚度	2mm	2mm	5mm
扳手槽宽	0.8mm	0.8mm	0.9mm
固定元件直径	Ø25.4mm	Ø25.4mm	Ø25.4mm
螺纹规格	SM1	SM1	SM1
数量	1个	10个	1个

（3）SM1.5 卡环

型号	R-SM1.5	R-SM1.5-P10
主体材质	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化
通光孔径	Ø34.8mm	Ø34.8mm
卡环厚度	2.5mm	2.5mm
扳手槽宽	0.9mm	0.9mm
固定元件直径	Ø38.1mm	Ø38.1mm
螺纹规格	SM1.5	SM1.5
数量	1个	10个

（4）SM2 卡环

型号	R-SM2	R-SM2-P10
主体材质	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化
通光孔径	Ø48.3mm	Ø48.3mm
卡环厚度	2.5mm	2.5mm
扳手槽宽	0.9mm	0.9mm
固定元件直径	Ø50.8mm	Ø50.8mm
螺纹规格	SM2	SM2
数量	1个	10个

型号	PDF图纸	3D图纸
R-SM05
R-SM05-P10
R-SM1
R-SM1-P10
RTV-SM1
R-SM1.5
R-SM1.5-P10
R-SM2
R-SM2-P10
