产品说明
主体材质：6061-T6铝合金ZOLIX提供的XY位移调整架兼容60mm笼式系统使用。其调节丝杆提供0.25mm/转的调节分辨率，通过调节丝杆可实现X/Y方向±2mm位移行程。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固调整架，调整架底部带有M6螺纹孔，可用于安装接杆。
通用参数
|
主体材质 |
6061-T6铝合金 |
表面处理方式 |
黑色阳极氧化 |
|
兼容系统 |
60mm笼式系统 |
X/Y位移行程 |
±2mm |
60 mm笼式系统XY位移调整架

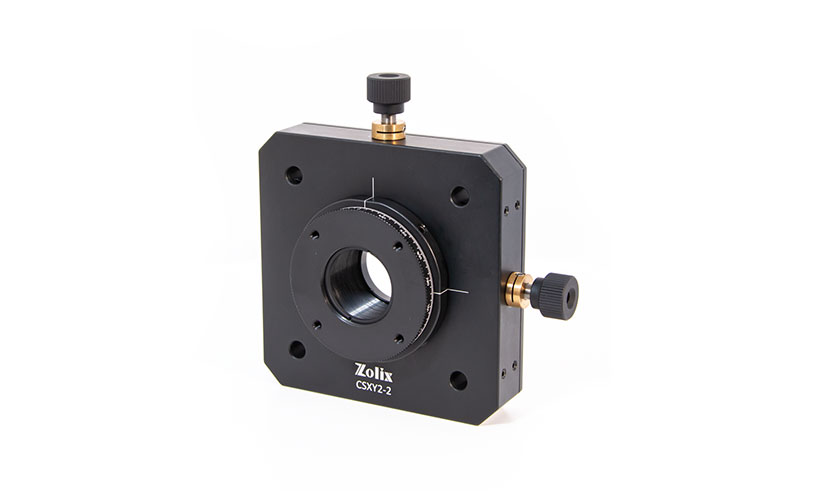

主体材质：6061-T6铝合金ZOLIX提供的XY位移调整架兼容60mm笼式系统。调整架通过2个M5×0.25调节丝杆驱动，提供水平与垂直方向±2mm行程的位移量。适用于Ø50.8mm的光学元件，其中心为SM2螺纹安装孔，螺纹孔内附赠一个SM2卡环。调整架正面刻有垂直和水平调节方向的刻度线标记，便于调节过程中安装板的对准。调整架背面带SM2螺纹孔，可用于安装SM2透镜套筒或SM2系列转接件等。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固笼杆。调整架底部带有M6螺纹孔，可用于安装接杆。
|
产品型号 |
X/Y位移行程 |
安装光学元件尺寸 |
|
CSXYR2 |
±2mm |
Ø50.8mm |
|
型号 |
PDF图纸 |
3D图纸 |
|---|---|---|
| CSXYR2 |  |
 |
