笼式结构件及配件

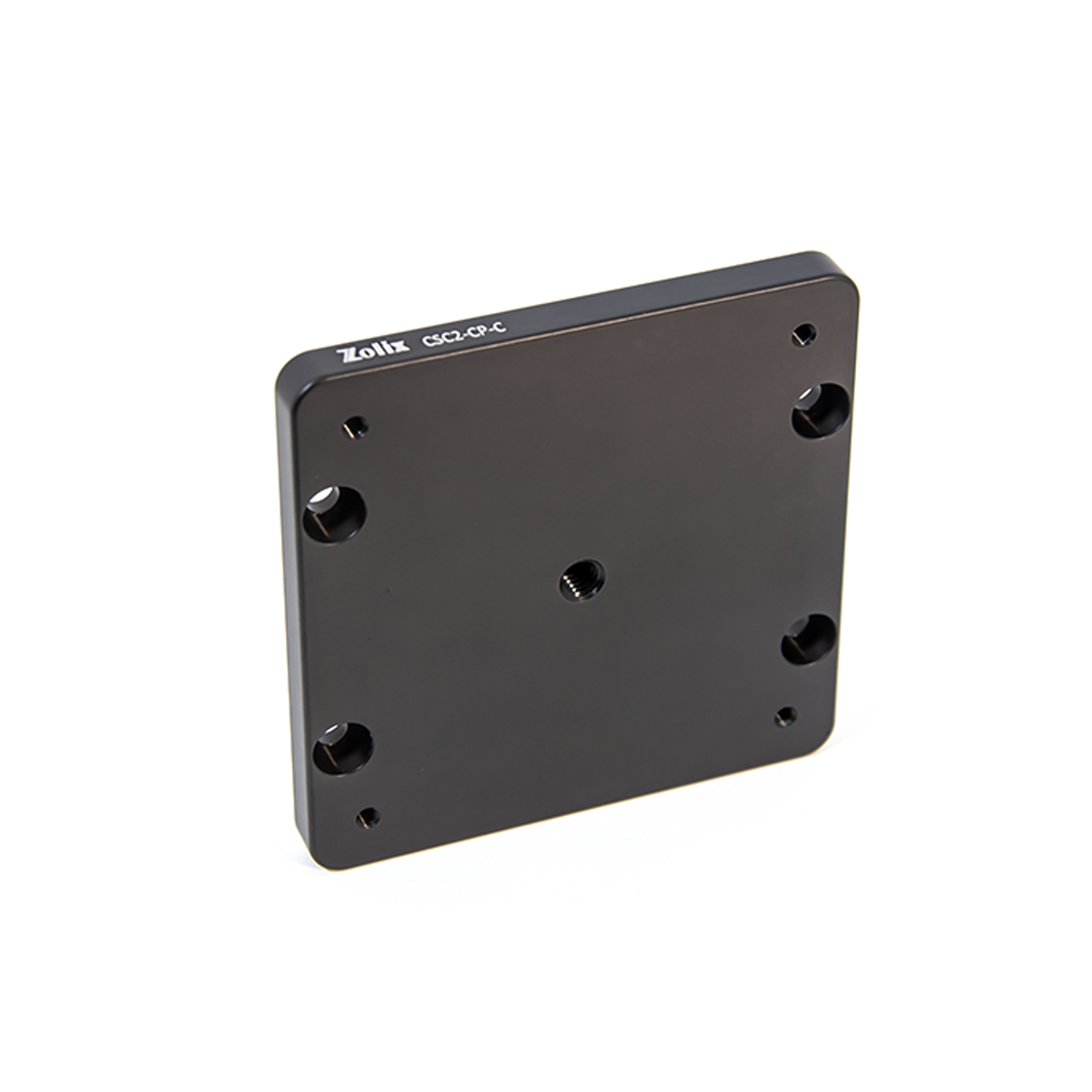

60 mm同轴立方体安装板

· 材质：6061-T6铝合金

· 用于将光学元件压紧

· 盖板和压板需配套使用

· 需搭配60mm笼式立方使用

ZOLIX 提供的60mm同轴立方体安装板需协同60mm笼式立方使用，由CSC2-CP-C盖板与CSC2-CP-D压板组成夹持系统，实现光学元件的刚性压紧固定。其中，CSC2-CP-C盖板底部集成M6螺纹安装孔，用于与立方体主体连接；CSC2-CP-D压板中心配置M8胶头调节螺钉（需4mm内六角扳手操作），通过螺纹推进实现元件的无损压紧，确保光学元件的共轴稳定性。

60 mm同轴分束立方安装座

· 材质：6061-T6铝合金

· 用于将光学元件压紧

· 盖板和压板需配套使用

· 四处侧面带有SM2螺纹贯穿孔

· 兼容60mm笼式系统

ZOLIX 60mm同轴立方体安装座系统专为60mm笼式架构设计，包含CSC2-T6主框，CSC2-CP-A压板，CSC2-CP-B底板核心组件。主框采用双功能笼杆接口：两相对面设Ø6mm通孔（支持笼杆轴向滑动定位），其余四面配置M3螺纹孔（通过螺钉实现笼杆刚性连接）。压板与底板，仅适配CSC2-T6主框，不可兼容其他笼式立方。另提供CSC2-CP-C盖板（含M4螺纹安装孔）与CSC2-CP-D压板（含M8胶头压力螺钉），通过4mm内六角扳手实现光学元件的无损夹持固定。

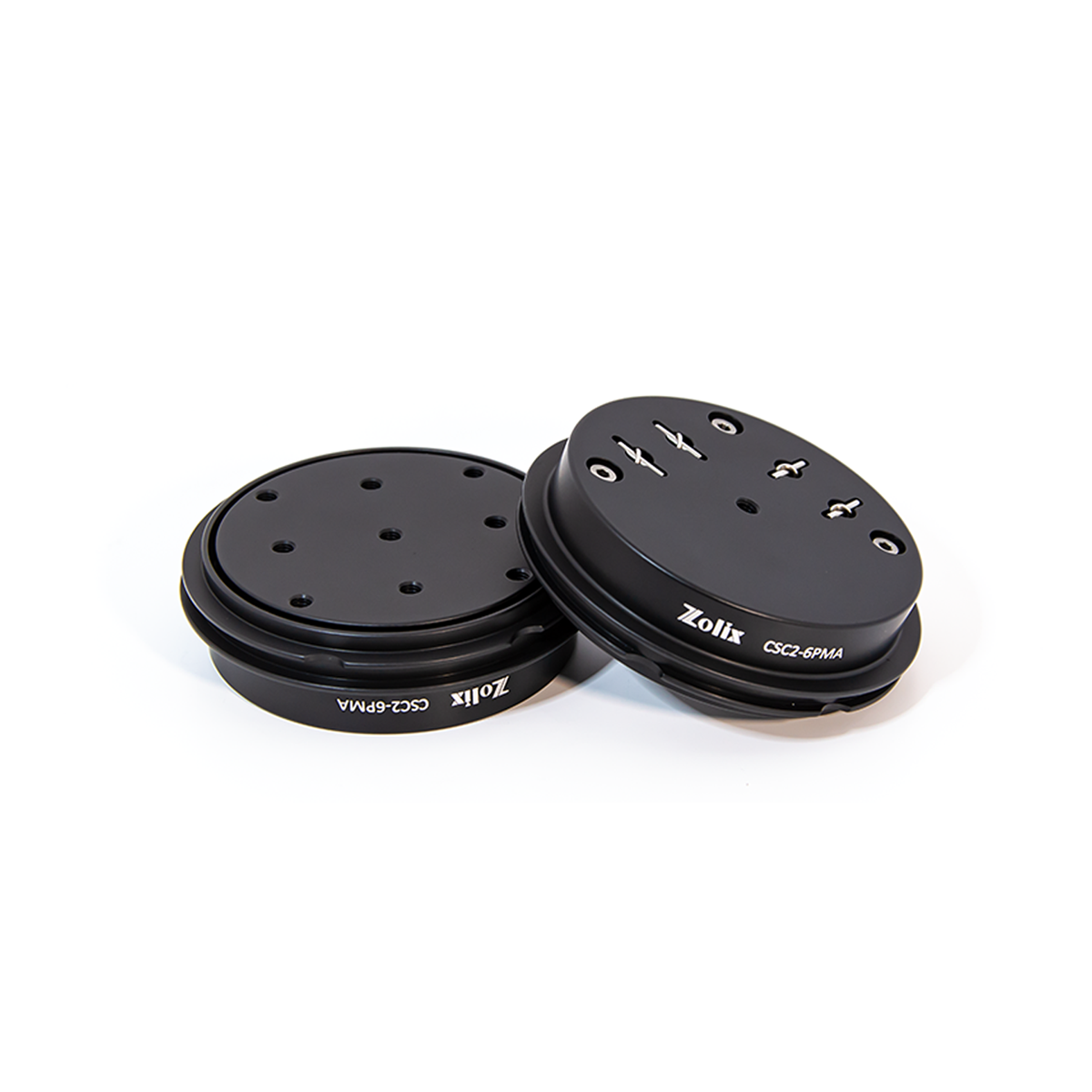

60 mm笼式立方安装平台

· 材质：6061-T6铝合金

· 可安装CSC2-SM2笼式立方顶部或底部

· 底部带有M4螺纹安装孔

· 适用于分束立方及棱镜等光学元件

· 平台有可调式和固定式两个类型可选

ZOLIX 安装平台提供固定式（CSC2-6PM）与可调式（CSC2-6PMA）两种规格，适配CSC2-SM2笼式立方顶部或底部安装。其中固定式CSC2-6PM：台面集成16个M4螺纹孔，底部中心设M4安装孔，支持笼式立方内手动旋转粗定位。可调式CSC2-6PMA：除旋转功能外，配备3个M5×0.25精密微调旋钮，实现±3°俯仰/偏摆及Z轴6mm行程，台面含9个M4螺纹孔，底部中心M4孔用于接杆扩展。两种平台均通过台面M4孔兼容压臂安装，适配分束立方、棱镜等光学元件的精密装夹需求。

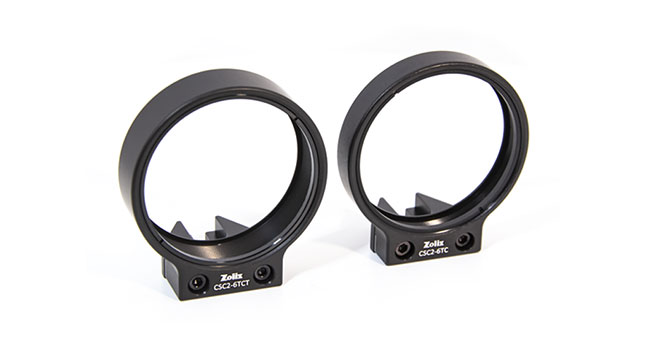

60 mm笼式系统圆片夹持座，卡环固定

· 材质：6061-T6铝合金

· 光学元件安装规格：φ50.8mm

· 光学元件最大安装厚度有6.3mm和12.3mm可选

· 可兼容CSC2-6PM和CSC2-6PMA安装平台使用

ZOLIX提供的圆片夹持座适用于直径50.8mm光学元件，光学元件最大安装厚度有6.3mm和12.3mm可选，其中CSC2-6TC光学元件最大安装厚度为6.3mm，CSC2-6TCT光学元件最大安装厚度为12.3mm。光学元件固定方式均为单卡环固定。圆片夹持座也可兼容CSC2-6PM和CSC2-6PMA安装平台使用，也可用于自由空间中。

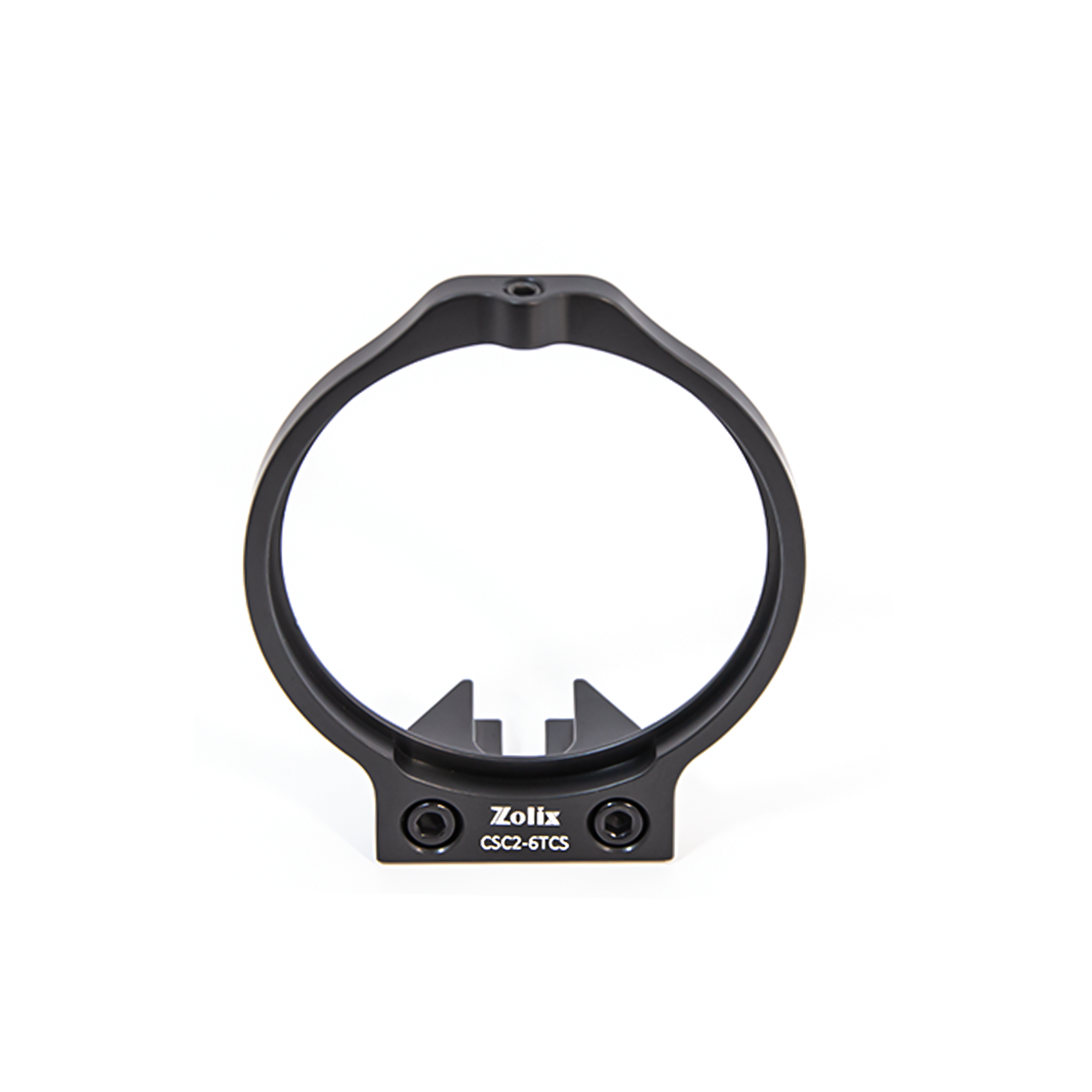

60mm笼式系统圆片夹持座，顶丝固定

· 材质：6061-T6铝合金

· 光学元件安装规格：Ø50.8mm

· 光学元件最小安装厚度：2.5mm

· 可兼容CSC2-6PM和CSC2-6PMA安装平台使用

ZOLIX所提供的圆片夹持座专为直径50.8mm的光学元件设计，其光学元件的最小安装厚度要求为2.5mm，并采用紧定螺钉的方式进行固定，以确保元件的稳固性。此外，该圆片夹持座不仅与CSC2-6PM和CSC2-6PMA安装平台兼容使用，还可在自由空间环境中灵活应用，充分满足多样化的实验或应用需求。

60 mm笼式系统方片夹持座

· 材质：6061-T6铝合金

· 夹持最厚4.0 mm的矩形光学元件

· 在CSC2-SM2笼式立方体可安装最高63 mm长度30 mm~53 mm的矩形光学元件

· 可兼容CSC2-6PM和CSC2-6PMA安装平台使用

ZOLIX提供的方片夹持座适配矩形或方形光学元件，支持最大4.0mm安装厚度，采用弹簧式压臂无损夹持结构，压臂表面经防划伤处理（适用于滤光片等易损元件）。操作时仅需水平推开压臂，置入元件后释放即可自动夹紧。该夹持座兼容CSC2-6PM/CSC2-6PMA安装平台，可集成至CSC2-SM2笼式立方系统，支持安装长度≤63mm、宽度30~53mm的矩形元件；亦可通过M4沉头孔独立固定于自由空间光路。
