30 mm笼式旋转调整架
产品说明
主体材质：6061-T6铝合金ZOLIX提供的旋转调整架兼容30mm笼式系统使用，适用于Ø25.4mm的光学元件。可实现绕中心轴线360°旋转调节，调整架侧面带有锁紧机构，光学元件对准后，可使用2 mm六角扳手紧固侧面锁紧螺钉以此固定安装座位置。此调整架可在自由空间中使用，也可在30mm笼式系统中使用，两者可互相兼容。其光学元件固定方式有顶丝固定和卡环固定两种可选，调整架正面刻有360°旋转刻线，刻线精度：2°，每20°刻有数字标记。CSMR1-ADS在CSMR1-A基础上增加了差分刻度线，左右各10分度，差分精度为0.2°。
通用参数
|
主体材质 |
6061-T6铝合金 |
表面处理方式 |
黑色阳极氧化 |
|
兼容系统 |
30mm 笼式系统 |
安装光学元件尺寸 |
Ø25.4mm |
30 mm笼式旋转调整架
主体材质：6061-T6铝合金ZOLIX提供的旋转调整架兼容30mm笼式系统，可实现绕轴线360°旋转调节。调整架侧面带有锁紧机构，光学元件对准后，可使用2 mm六角扳手紧固侧面锁紧螺钉以此固定安装座位置。调整架底部带有M4螺纹孔，安装接杆使用。
|
产品型号 |
刻线精度 |
光学元件固定方式 |
|
CSMR1-A |
2° |
单卡环固定 |
|
CSMR1-S |
2° |
紧定螺钉固定 |
ZOLIX提供的笼式旋转调整架兼容30mm笼式系统，可实现绕轴线360°旋转调节。调整架侧面带有锁紧机构，光学元件对准后，可使用2 mm六角扳手紧固侧面锁紧螺钉以此固定安装座位置。相较于CSMR1-A，该调整架带有差分刻度线，差分精度为0.2°。调整架底部带有M4螺纹孔，安装接杆使用。
|
产品型号 |
刻线精度 |
光学元件固定方式 |
|
CSMR1-ADS |
2° |
单卡环固定 |

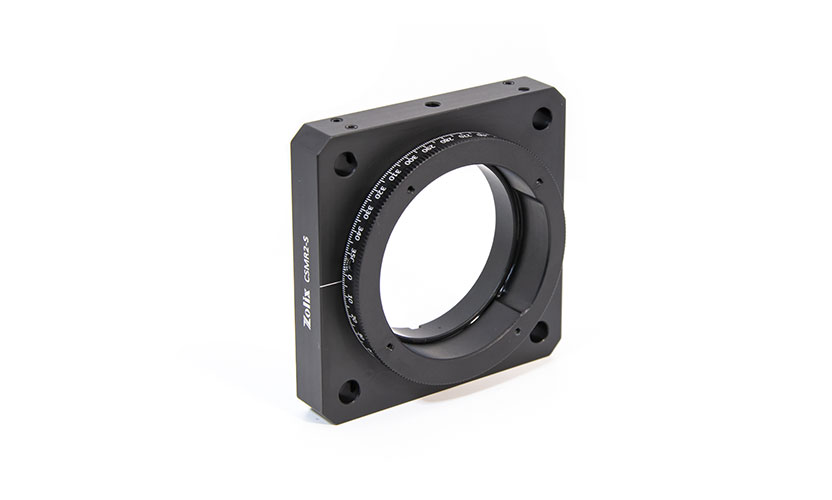

60 mm笼式旋转调整架
材质：6061-T6铝合金ZOLIX提供的旋转调整架兼容60mm笼式系统使用，适用于直径50.8mm的光学元件。可实现绕轴线360°旋转调节，调整架侧面带有锁紧机构，光学元件对准后，可使用2 mm六角扳手紧固侧面锁紧螺钉以此固定安装座位置。此调整架可在自由空间中使用，也可在60mm笼式系统中使用，两者可互相兼容。其光学元件固定方式为卡环固定，调整架正面刻有360°旋转刻线，刻线精度：1°，每20°刻有数字标记。
选型表
|
型号 |
CSMR2-A |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø50.8mm |
|
安装光学元件最大厚度 |
12.8mm |
|
可旋转角度 |
360° |
|
刻线精度 |
1° |
|
通光孔径 |
Ø48.3mm |
|
螺纹规格 |
SM2 |
|
径向圆跳动 |
≤40μm |
|
端面圆跳动 |
≤40μm |
|
光学元件固定方式 |
单卡环固定 |
|
附送卡环型号/数量 |
SM2/1个 |
|
兼容系统 |
60mm 笼式系统 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSMR1-AS |  |
 |
| CSMR1-A | |
|
| CSMR1-S | |
|
| CSMR1-ADS | |
|
| CSMR2-A | |
|
