滑台专用附件及其他

为了适应各类滑台的组合使用或方便安装、固定于台面上,卓立汉光推出了全新系列底板。该系列底板采用铝合金(BP-AXX,表面黑色阳极氧化处理)或不锈钢(BP-SXX,表面钝化处理),其上具有多种安装孔,满足多种产品的使用需求。
产品咨询
资料下载
产品概述
滑台专用底板

说明:
为了适应各类滑台的组合使用或方便安装、固定于台面上,卓立汉光推出了全新系列底板。该系列底板采用铝合金(BP-AXX,表面黑色阳极氧化处理)或不锈钢(BP-SXX,表面钝化处理),其上具有多种安装孔,满足多种产品的使用需求。

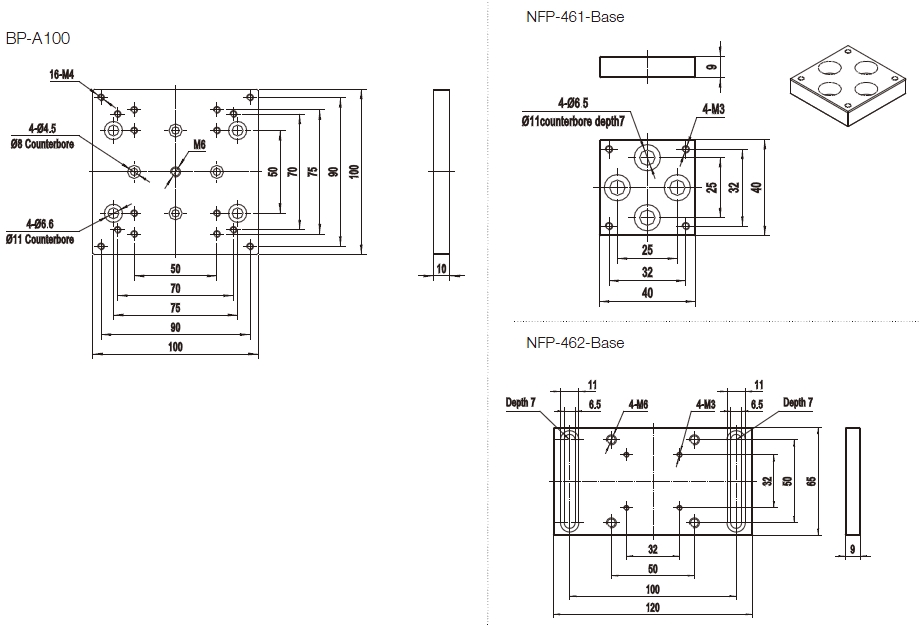

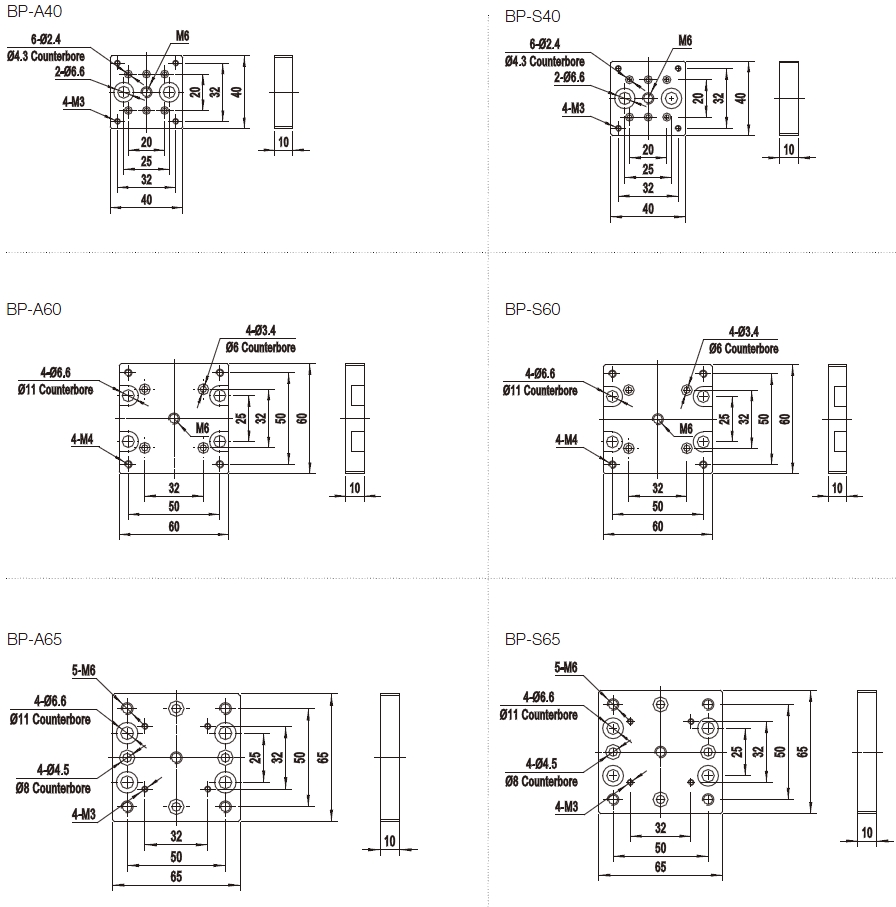

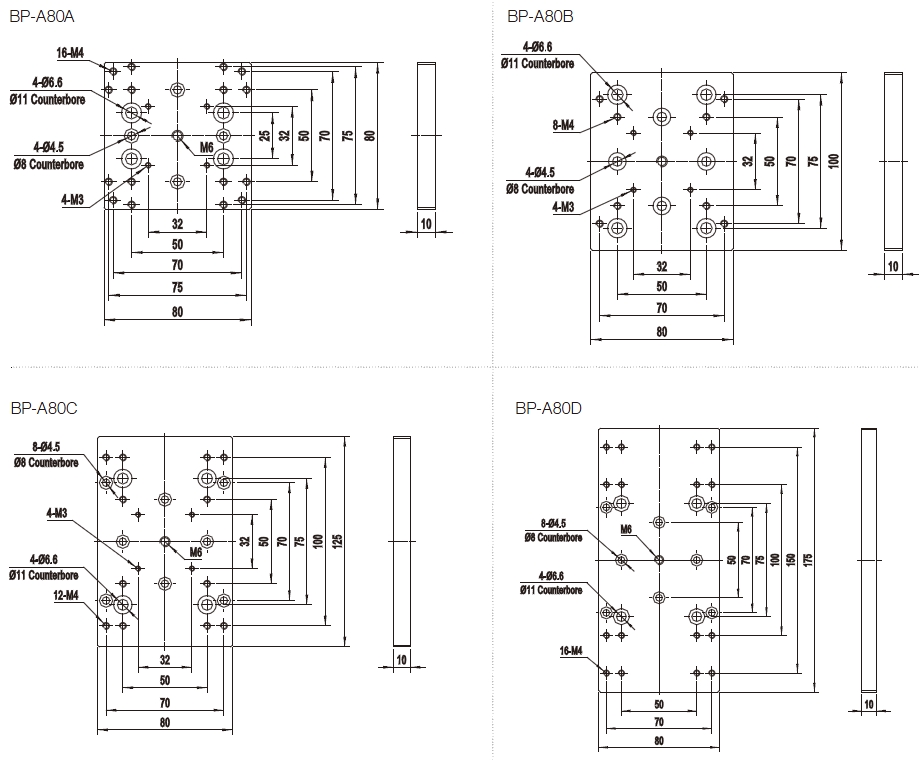

尺寸图:

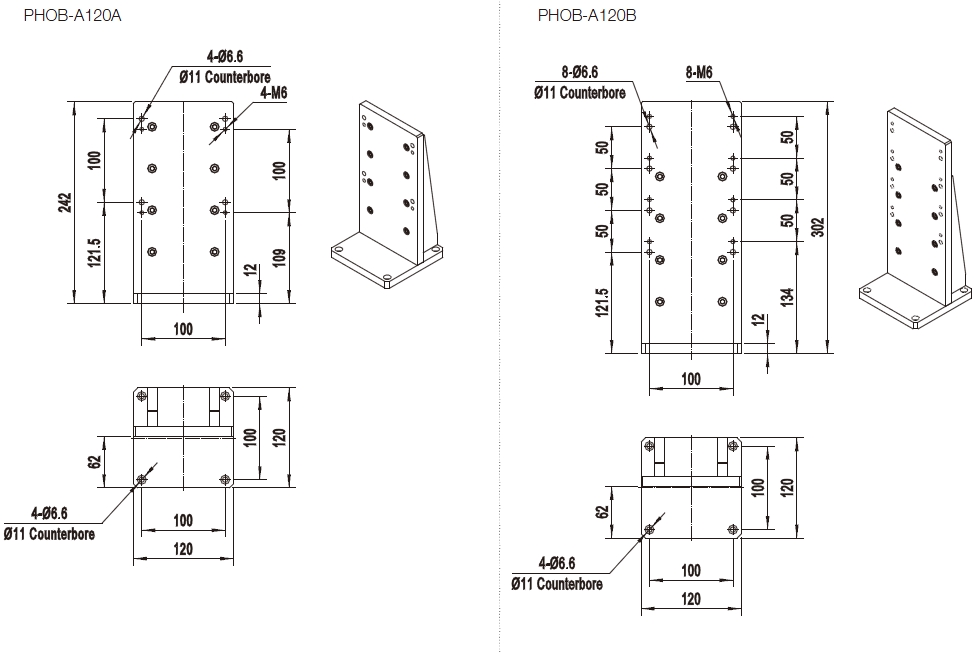

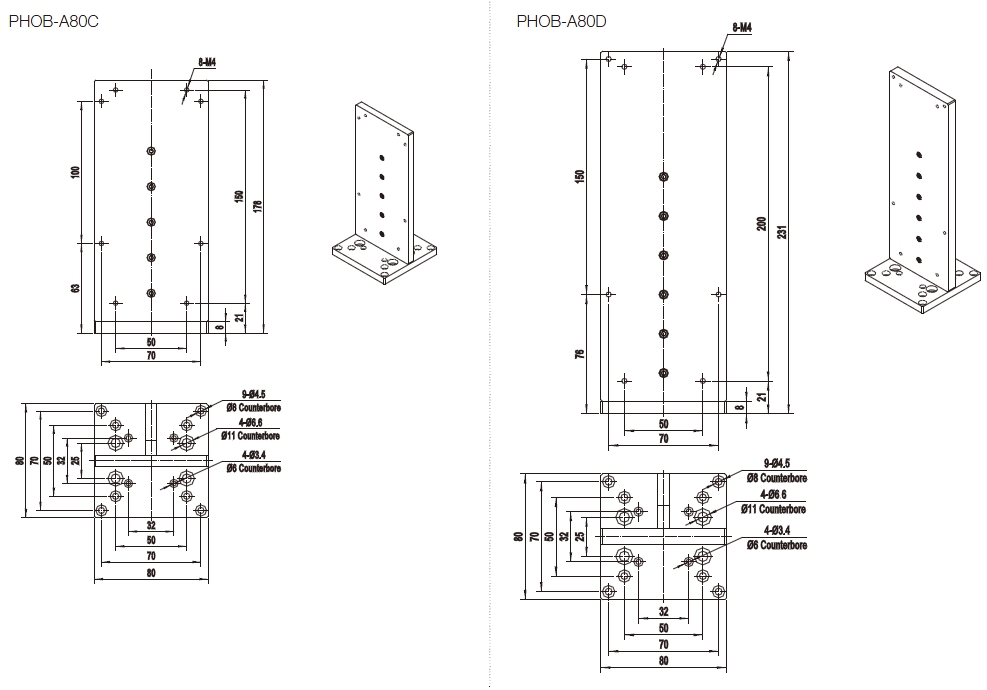

滑台专用直角固定块

说明:
为了适应各类滑台的组维使用或竖直安装、固定于台面上,卓立汉光推出了全新的直角固定块(NFP-XXX 除外)。该系列直角固定块采用铝合金(PHOB-AXX,表面黑色阳极氧化处理)或不锈钢(PHOB-SXX,表面钝化处理),其上具有多种安装孔,满足多种产品的使用需求。
 尺寸图







分厘卡

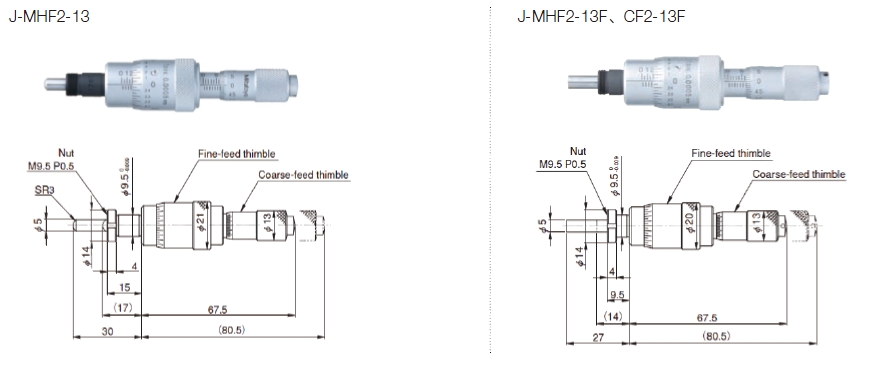

差动分厘卡为采用二级螺旋放大原理的分厘卡,一般分为粗调和微调,微调最小刻度可达0.5μm。

选型表:

型号

行程(mm)

驱动形式

最小读数(mm)

螺距(mm)

重量

安装尺寸(mm)

产地

J-MHF2-13



粗调:13

粗/微调

粗调:0.01

粗调:0.5

0.1

Φ9.5×11

日本

微调:0.2

微调:0.0005

微调:0.025

J-MHF2-13F



粗调:13

粗/微调

粗调:0.01

粗调:0.5

0.1

Φ9.5×5.5

日本

微调:0.2

微调:0.0005

微调:0.025

CF2-13F



粗调:13

粗/微调

粗调:0.01

粗调:0.5

0.1

Φ9.5×5.5

中国

微调:0.2

微调:0.0005

微调:0.025

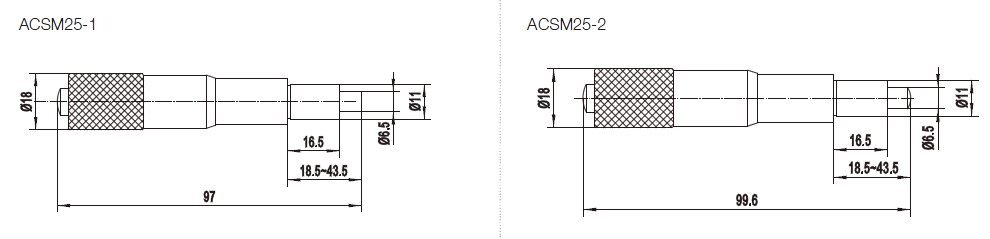

ACSM 系列分厘卡(也称测微头、千分尺等),适用于卓立汉光用于做定量调节的调整架、手动滑台等设备。标准分厘卡螺距为0.5mm,最小刻度0.01mm。
 选型表

型号

端面类型

有效行程

(mm)

调节螺距

(mm)

安装直径

(mm)

安装长度

(mm)

总体长度

(mm)

ACSM25-1

平端

25

0.5

φ11

16.5

97

ACSM25-2

球端

25

0.5

φ11

16.5

99.6
