磁性快拆安装座

磁性快拆安装座

• 安装和移除部件具有良好的重复性
• 滚珠和V形槽设计，可实现精确对准
• 顶板和底板可单独售卖
• 多种安装台面尺寸可选

Z0LIX 强磁快拆安装座采用 滚珠+V形槽三角结构设计，可确保精确对准并具备优异的重复定位精度。其顶面激光雕刻的三角形区域为 高承重标识区，提供 25 mm × 25 mm、50 mm × 50 mm 及 75 mm × 75 mm 三种规格可选。

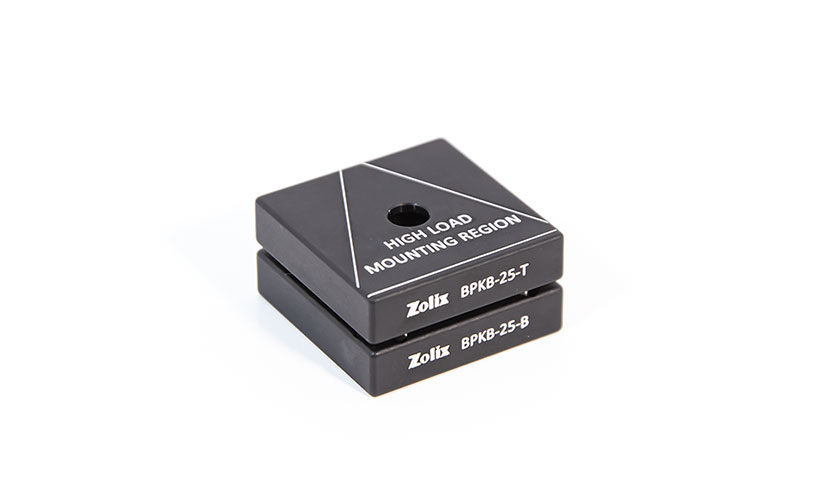

（1）25mm磁性快拆安装座

• 安装和移除部件具有良好的重复性
• 上板与下板各含一个M4沉头安装孔
• 台面尺寸25 mm×25 mm
• 顶板和底板可单独售卖

ZOLIX 提供两种不同磁力的磁性快拆安装座分别为双磁铁与四磁铁两种规格。BPKB-25为双磁铁规格，上、下板连接处采用滚珠和V形槽设计，可实现精确对准，具有良好的重复定位性。BPKBD-25为四磁铁规格，上板的三个滚珠与下板的锥孔、V槽、平面相接触，实现点-线-面式结构，提供良好的重复定位精度。两款磁性快拆安装座，上板与下板各含一个M4沉头安装孔，上板表面镭雕有三角形区域，表示为高负载区域。

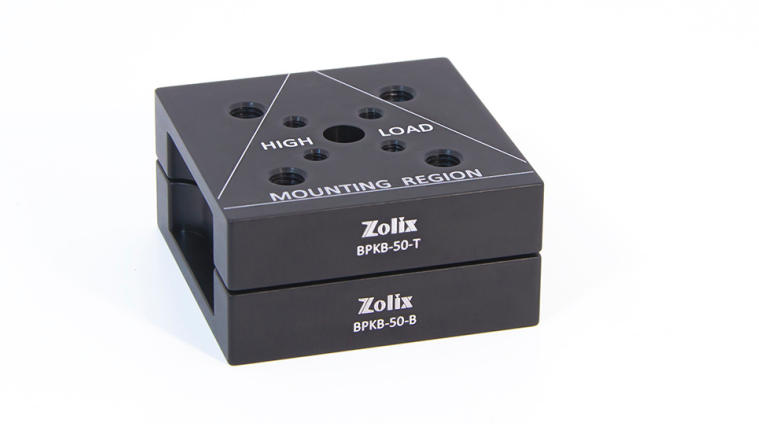

（2）50mm磁性快拆安装座

• 安装和移除部件具有良好的重复性
• 上板带有4个M6螺纹孔，4个M4螺纹孔，1个M6沉头孔
• 下板带有1个M6沉头孔
• 台面尺寸50 mm×50 mm
• 顶板和底板可单独售卖

ZOLIX 提供的磁性快拆安装座台面尺寸为50mm×50mm。上、下板通过4个磁铁进行连接，接触处采用滚珠和V形槽的设计，能够提供良好的重复定位精度。下板带有1个M6沉头安装孔，上板带有4个M6螺纹孔，4个M4螺纹孔，1个M6沉头安装孔。产品边缘处设有凹槽，便于操作并降低闭合时夹手风险；上板表面镭雕有三角形区域，表示为高负载区域。

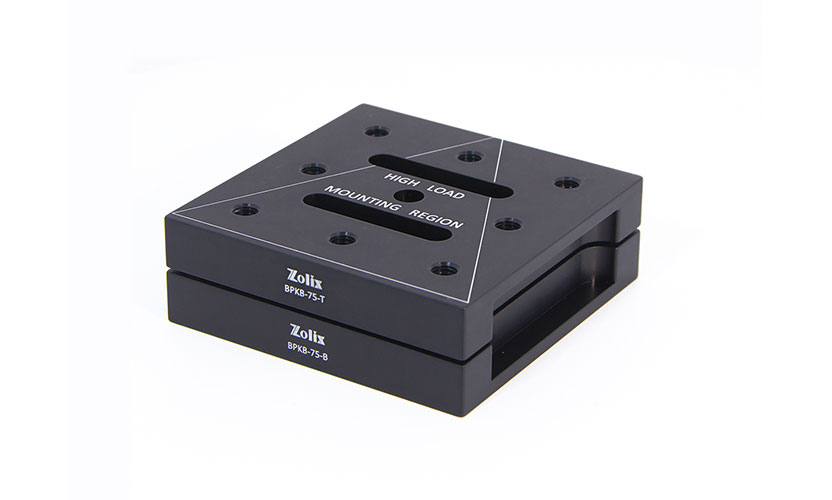

（3）75mm磁性快拆安装座

• 安装和移除部件具有良好的重复性
• 上板带有8个M6螺孔，1个M6（1/4英寸）的沉头孔和两个M6（1/4英寸）30 mm沉头孔槽
• 下板带有1个M6（1/4英寸）的沉头孔和两个M6（1/4英寸）30 mm沉头孔槽
• 台面尺寸75 mm×75 mm
• 顶板和底板可单独售卖

ZOLIX 提供的磁性快拆安装座台面尺寸为75mm×75mm。上、下板通过2个磁铁进行连接，接触处采用滚珠和V形槽的设计，能够提供良好的重复定位精度。下板带有1个M6（1/4英寸）的沉头孔和两个M6（1/4英寸）30 mm沉头孔槽，上板带有8个M6螺孔，1个M6（1/4英寸）的沉头孔和两个M6（1/4英寸）30 mm沉头孔槽。产品边缘处设有凹槽，便于操作并降低闭合时夹手风险；上板表面镭雕有三角形区域，表示为高负载区域。
