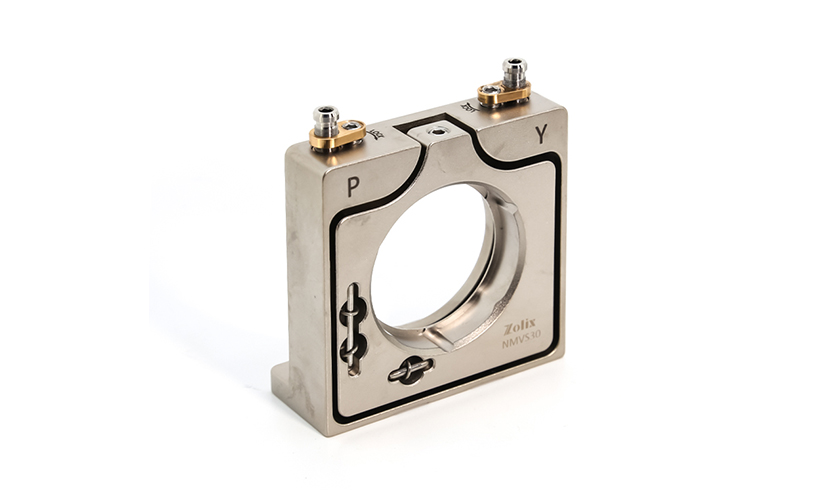

不锈钢上方调节调整架
ZOLIX提供的锈钢上方调节调整架为垂直调节设计,可实现俯仰/偏摆角度调节。调节器位于调整架本体上方，结构相对紧凑。其主体采用不锈钢材质，具有良好的韧性及卓越的耐热抗腐蚀性能，确保长期的机械稳定性。调节机构采用M4×0.25细螺距调节器，在实现高调节灵敏度的同时，提供螺钉杠杆式锁紧，确保长期的机械稳定性。
|
型号 |
NMVS30 |
|
主体材质 |
440C不锈钢 |
|
表面处理 |
镀镍 |
|
调节器规格 |
M4×0.25 |
|
调节器数量 |
2个 |
|
可调俯仰/偏摆角度范围 |
±2.5° |
|
俯仰/偏摆角度调节分辨率 |
0.3°/转，0.21°/转 |
|
安装光学元件尺寸 |
Ø30 mm |
|
安装光学元件最小厚度 |
3 mm |
|
光学元件固定方式 |
POM头顶丝安装固定 |
|
调节器锁紧方式 |
螺钉杠杆式锁紧 |
|
光轴中心高度 |
25.4mm |
|
安装孔规格 |
Ø4.4 mm通孔 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| NMVS30 |  |
 |
