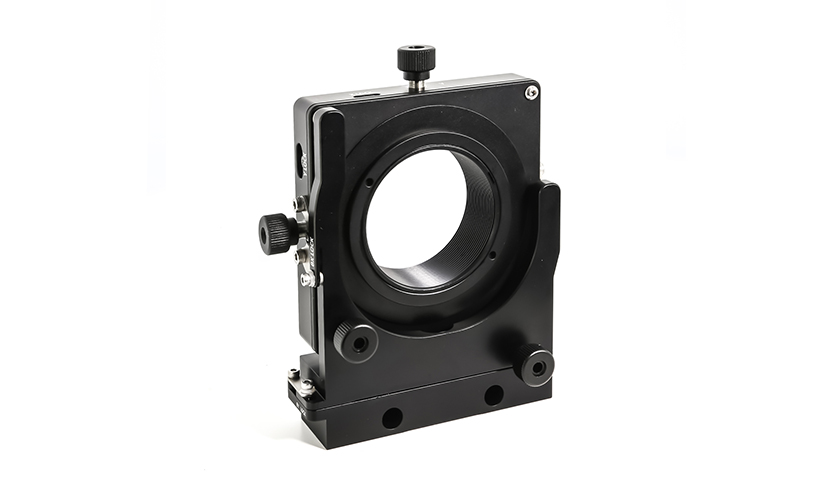

NMUF系列四轴万向调整架
ZOLIX提供的四轴调整架支持俯仰/偏摆角度、X/Y轴线性位移调节的独立控制。其每个调节方向均包含一个锁定螺丝，用于锁紧，维持调整架稳定性。中心螺纹孔为2.062-20，UNS-2B美制标准螺纹（不含卡环），产品光轴高度为76.2mm。底部的M6螺纹孔均允许进行接杆安装，使其能轻松调整光轴高度和方位角方向。
|
型号 |
NMUF50.8 |
|
材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
调节器规格 |
M6×0.25 |
|
X轴和Y轴调节分辨率 |
0.25mm/转 |
|
俯仰/偏摆角度调节分辨率 |
0.6°/转 |
|
X轴和Y轴调节范围 |
±3 mm |
|
可调俯仰/偏摆角度范围 |
±5° |
|
光轴中心高度 |
76.2 mm |
|
中心螺纹规格 |
2.062-20，UNS-2B |
|
安装螺纹孔规格 |
M6 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| NMUF50.8 |  |
 |
