NFPG

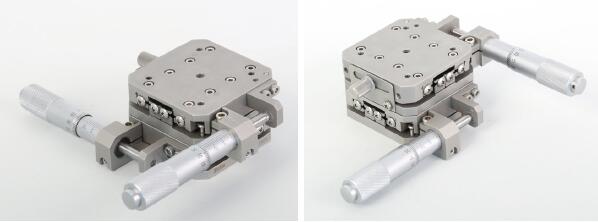

NFPG系列超高精密手动摆动滑台

NFPG 系列产品是卓立汉光开发的超高精密手动摆动滑台,该系列产品主体材料采用304 不锈钢,使用进口超高精密弧形交叉滚柱导轨导向,分厘卡驱动,台面运行平稳,无回程间隙,旋转中心摆动精度达到国际水平。该系列产品可配合卓立汉光NFP 系列超高精密手动直线滑台、NFPR系列超高精密手动旋转滑台使用,特别适合于超高精度的手动调整领域,尤其是光纤耦合或光波导器件、DPSS 激光部件的精密调整,也可在真空中使用(需换装真空脂)
产品咨询
资料下载
产品概述

NFPG 系列产品是卓立汉光开发的超高精密手动摆动滑台,该系列产品主体材料采用304 不锈钢,使用进口超高精密弧形交叉滚柱导轨导向,分厘卡驱动,台面运行平稳,无回程间隙,旋转中心摆动精度达到国际水平。该系列产品可配合卓立汉光NFP 系列超高精密手动直线滑台、NFPR系列超高精密手动旋转滑台使用,特别适合于超高精度的手动调整领域,尤其是光纤耦合或光波导器件、DPSS 激光部件的精密调整,也可在真空中使用(需换装真空脂)。

特点:

• 采用超高精密进口弧形交叉滚柱导轨
• 主体材料为304不锈钢,具有非常好的耐腐蚀性
• 采用分厘卡驱动、弹簧复位,灵敏度高、灵活性好
• 旋转中心摆动精度达到国际水平,适合用于光纤调芯或生医探针精密调整

命名规则:
NFPG系列超高精密手动摆动滑台选型表:

型号 NFPG-1461U NFPG-1461D NFPG-1462U NFPG-1462D
行程(°) ±7.5 ±5 ±7.5 ±5
设计中心高度(mm) 94 111 71.5 96.5
台面尺寸(mm) 50×50 50×50 70×70 70×70
厚度(mm) 17 25
导轨 进口弧形交叉滚柱导轨
驱动方式 分厘卡
复位机构 拉簧
主体材料及表面处理 不锈钢,钝化
自重(Kg) 0.36 0.36 0.82 0.82
灵敏度*(″) 3 2 3 2
旋转中心跳动(µm) ≤10
分厘卡旋转一周角度(°) ≈0.28 ≈0.24 ≈0.33 ≈0.26
中心负载**(Kg) 1.5 2.5
*注:灵敏度是在分厘卡移动1μm的情况下测试的结果。
**注:当负载≥3Kg时,推荐在±3°以内使用。
