MGON系列

MGON系列精密直驱式手动摆动台

MGON系列产品是卓立汉光开发的手动摆动滑台,该系列产品主体材料采用优质铝合金,使用弧形V型滚珠导轨导向,分厘卡驱动的手动摆动滑台。台面运行平稳可靠,灵敏度高。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台连接,组成多维滑台。


产品咨询
资料下载
产品概述

说明:

MGON 系列产品是卓立汉光开发的手动摆动滑台,该系列产品主体材料采用优质铝合金,使用弧形V 型滚珠导轨导向,分厘卡驱动的手动摆动滑台。台面运行平稳可靠,灵敏度高。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台连接,组成多维滑台。

MGON系列精密直驱式手动摆动台特点:
  • 采用分厘卡驱动,灵敏度高
  • 采用弧形V型滚珠导轨,运行平稳

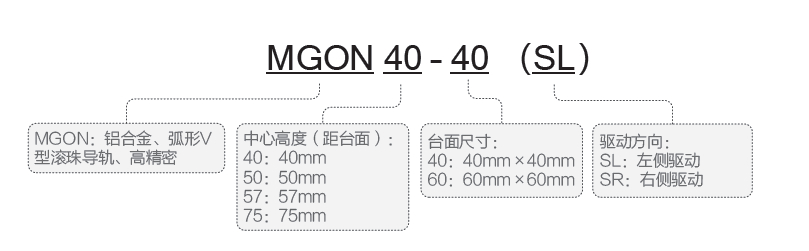

命名规则:
MGON系列精密直驱式手动摆动台选型表:


型号

MGON40-40SL/SR

MGON57-40SL/SR

MGON50-60SL/SR

MGON75-60SL/SR

行程(°)

±7

±4

设计中心高(mm)

40

57

50

75

台面尺寸(mm)

40×40

60×60

厚度(mm)

17

25

导轨

弧形V型滚珠导轨

驱动方式

分厘卡

主体材料及表面处理

铝合金,黑色阳极氧化处理

自重(Kg)

0.12

0.12

0.32

0.32

旋转中心跳动(μm)

≤15

度最小读数(°)

0.1

中心负载(Kg)

3

5




MGON系列精密直驱式手动摆动台尺寸图详见【资料下载】
