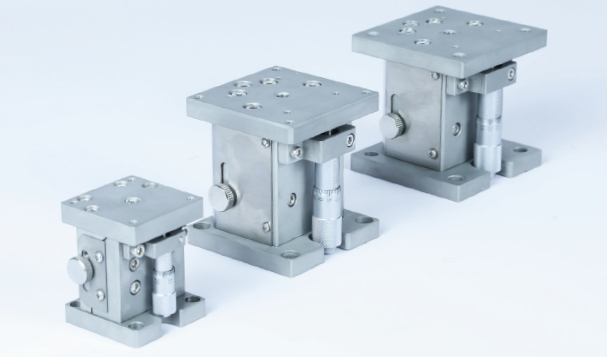

SKV系列不锈钢手动升降台

SKV系列是采用直顶式结构的高精密手动升降滑台。该系列产品采用分厘卡驱动,使用直线滑块导轨导向,保证台面升降时具有很好的运动精度。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台连接,组成多维移动台。
产品咨询
资料下载
产品概述

SKV系列不锈钢手动升降台说明:

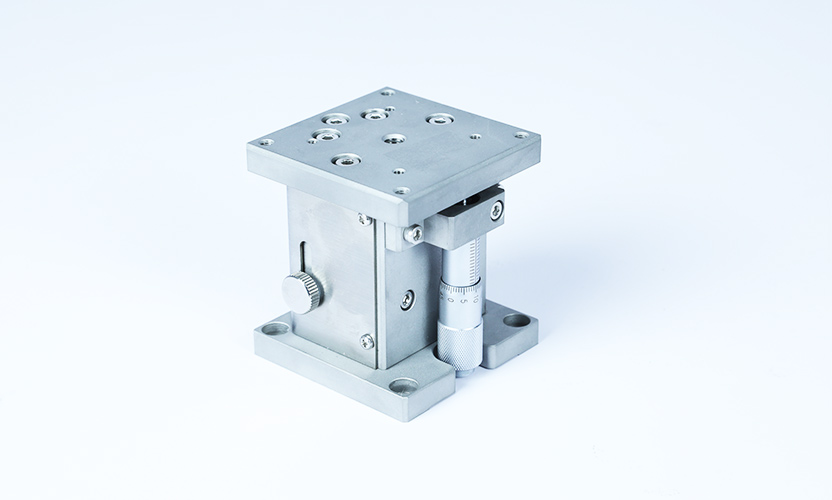

SKV 系列是采用直顶式结构的高精密手动升降滑台。该系列产品采用分厘卡驱动,使用直线滑块导轨导向,保证台面升降时具有很好的运动精度。台面多种标准孔位的安装孔适合不同需要,下方标准固定孔方便将其与其他滑台连接,组成多维移动台。
产品特点:
• 采用分厘卡驱动,灵敏度高
• 采用直线滑块导轨,运行平稳

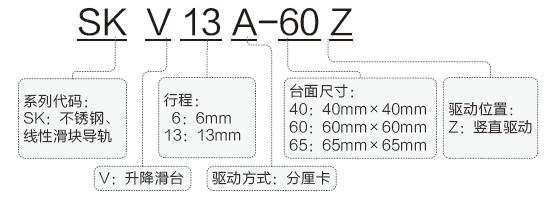

SKV系列不锈钢手动升降台命名规则:

SKV系列不锈钢手动升降台选型表:

型号

SKV6A-40Z

SKV13A-60Z

SKV13A-65Z

台面尺寸(mm)

40×40

60×60

65×65

行程(mm)

6

13

13

高度(mm)

51-57

66.5-79.5

66.5-79.5

导轨

线性滑块导轨

升降结构

直顶式

驱动方式

分厘卡

驱动位置

竖直中央

主体材料及表面处理

304不锈钢喷砂钝化处理

自重(Kg)

0.43

1.12

1.18

灵敏度(µm)

≤2

≤2

≤2

分厘卡最小读数

0.01

0.01

0.01

分厘卡旋转一周升降高度

0.5

0.5

0.5

中心耐负载(Kg)

≤2

≤3

≤3

静态平行度(µm)

≤100

≤100

≤100

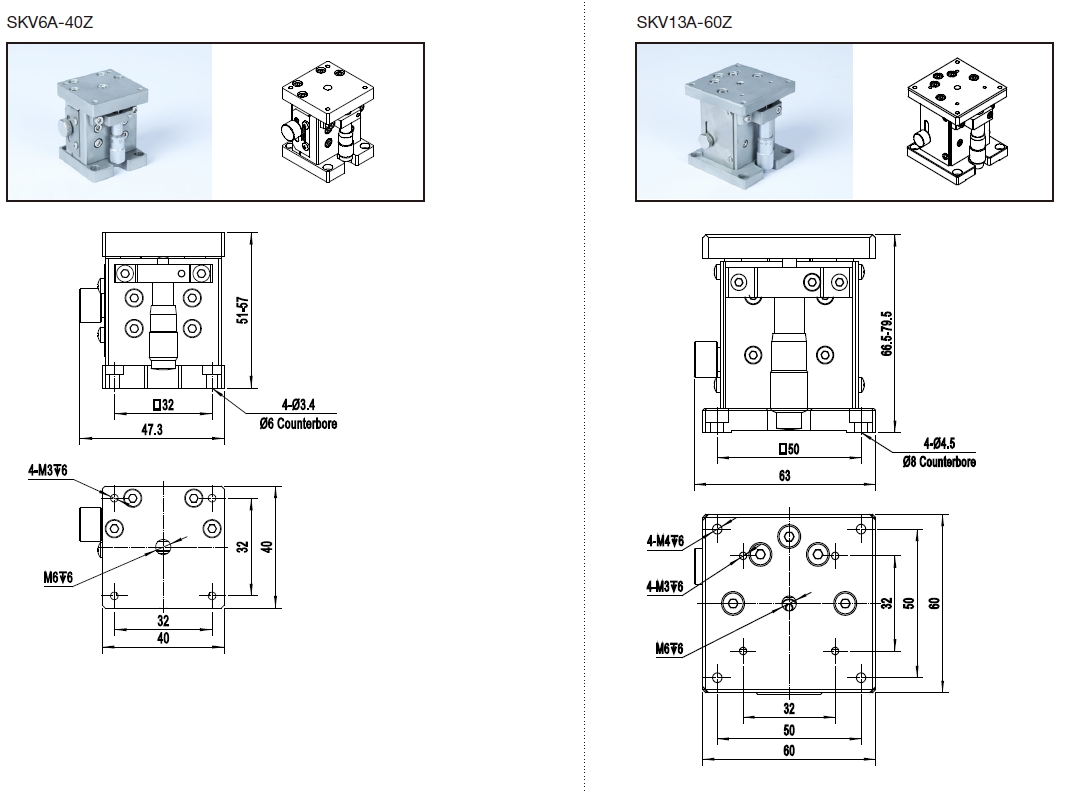

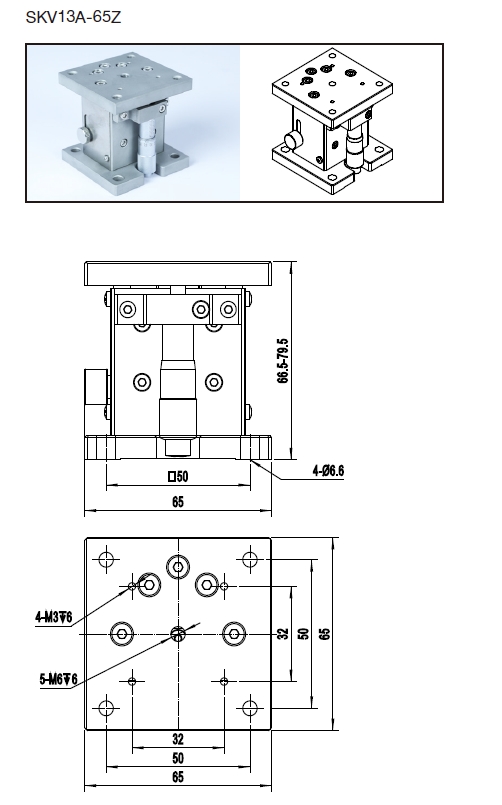

尺寸图:
