PA050-Z

PAxx-Z系列精密电动升降滑台

PAxx-Z系列产品是卓立汉光基于PA系列产品基础上,增加竖直方向使用的直角固定块及失电保护装置,可实现竖直方向运动的高精密电动升降滑台。除运动方向和负载能力外,其余各项指标均与PA系列产品相同。该系列产品主要应用于Z轴方向需要进行精密调整的领域
产品咨询
资料下载
产品概述



PAxx-Z系列产品是卓立汉光基于PA系列产品基础上,增加竖直方向使用的直角固定块及失电保护装置,可实现竖直方向运动的高精密电动升降滑台。除运动方向和负载能力外,其余各项指标均与PA系列产品相同。该系列产品主要应用于Z轴方向需要进行精密调整的领域。

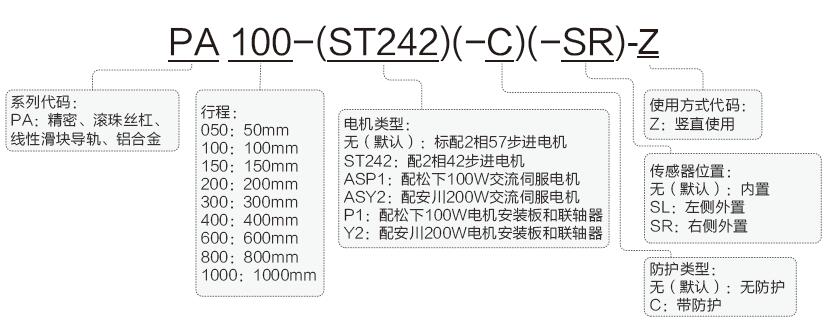

PAxx-Z系列精密电动升降滑台命名规则:

PAxx-Z系列精密电动升降滑台选型表

型号

PA050-Z

PA100-Z

PA150-Z

PA200-Z

PA300-Z

PA400-Z

PA600-Z

PA800-Z

PA1000-Z

机械规格

行程(mm)

50

100

150

200

300

400

600

800

1000

台面尺寸(mm)

120×120

150X150

200X200

传动机构

精密滚珠丝杠Φ12×4

精密滚珠丝杠Φ16×5

精密滚珠丝杠Φ25×5

导轨(导向机构)

线性滑块导轨

主体材料及表面处理

铝合金,黑色阳极氧化处理

自重(Kg)

7.6

8.2

9

9.7

12.3

14

29.5

35

40

联轴器(外径-孔径1-孔径2)(mm)

30-6.35-8

32-8-12

精度规格

分辨率(μm)

20

25

20细分开环分辨率(μm)

1

1.25

最大速度(mm/s)*

40

50

单向定位精度(μm)

≤30

/

重复定位精度(μm)

≤±3

≤±5

背隙(反冲间隙)(μm)

≤3

回程间隙(μm)

≤5

静态平行度(mm)

≤0.1

运动直线度(μm)

≤10

≤15

≤15μm/100mm

运动平行度(μm)

≤15

≤20

≤15μm/100mm

偏摆(″)

≤30

≤40

/

俯仰(″)

≤35

≤55

/

电气规格

电机及步距角(°)

二相57步进电机,步距角1.8

电机品牌及型号

信浓,SST59D3201

信浓,SST59D5301-SD

工作电流(A)

2.0

3.0

电机保持转矩(N·m)

1.3

1.57

驱动器品牌及型号(另配)

鸣志,SR4

滑台接头

DB9(针)

滑台接头线缆类型

高柔性线缆(德国和柔)

滑台接头线缆长度(m)

0.2

限位传感器

2个PM-L25(日本SUNX)

原点传感器

1个PM-L25(日本SUNX)

传感器电源电压(V)

DC5~24V±10%

消耗电流(mA)

合计60mA以下

控制输出

NPN开路集电极输出;DC5~24V 8mA以下残留电压0.3V以下(负载电流2mA时)

输出逻辑

限位传感器:检测(遮光)时输出晶体管ON(导通);

零位光电传感器:检测(遮光)时输出晶体管OFF(非导通);

负载

竖直负载(Kg)

15

30

*注:最大速度是在空载情况下,按照步进电机600转/分钟的理论计算速度和实际测试值。


『注:电气规格、电机资料、传感器资料及配套产品详见资料下载』
