LAK20-60

LAK系列高精密电动直线滑台

LAK系列电动直线滑台是卓立汉光为解决小尺寸、高重复使用频率等情况专门设计的高精密型电动直线滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。导轨采用线性滑块导轨,强度高、负载能力强、耐用性好,配合卓立汉光特有的导轨面精密加工技术,使该系列产品具有较高的运动精度。驱动机构采用滚珠丝杠传动,标配五相步进电机,可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中,也比较适合使用在运动范围较小、往复频率高的工业生产线中。
产品咨询
资料下载
产品概述



说明:

LAK系列电动直线滑台是卓立汉光为解决小尺寸、高重复使用频率等情况专门设计的高精密型电动直线滑台。该系列产品主体材料采用硬质铝合金,表面黑色阳极氧化处理,耐磨性好、外型美观。导轨采用线性滑块导轨,强度高、负载能力强、耐用性好,配合卓立汉光特有的导轨面精密加工技术,使该系列产品具有较高的运动精度。驱动机构采用滚珠丝杠传动,标配五相步进电机,可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备等中,也比较适合使用在运动范围较小、往复频率高的工业生产线中。

特点:

  • 滚珠丝杠驱动,耐用性好
  • 采用线性滑块导轨,运行平稳

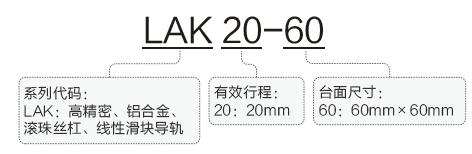

命名规则:
选型表:


型号

LAK20-60

机械规格

行程(mm)

20

台面尺寸(mm)

60×60

传动机构

进口C3滚珠丝杠,Φ6×1

导轨(导向机构)

线性滑块导轨

主体材料及表面处理

铝合金,黑色阳极氧化处理

自重(Kg)

0.58

联轴器(外径-孔径1-孔径2)(mm)

16-03-05

精度规格

分辨率(整步/半步,μm)

2/1

20细分下的分辨率(μm)

0.1

最大速度(mm/s)*

20

单向定位精度(μm)

≤20

重复定位精度(μm)

≤±1

回程间隙(μm)

≤1

静态平行度(mm)

≤0.05

运动直线度(μm)

≤10

运动平行度(μm)

≤10

偏摆(″)

≤25

俯仰(″)

≤30

专用规格

微步能力(μm)

≤1

容许力矩负载

上下摆动(N·m)

9.31

左右摆动(N·m)

9.8

轴向转动(N·m)

9.31

力矩刚性

上下摆动(μm/90N·cm)

≤6

左右摆动(μm/90N·cm)

≤6

电气规格

电机及步距角(°)

五相28步进,0.72

电机品牌及型号

东方马达,PKP523N12B-L

工作电流(A)

1.2

电机保持转矩(mN·m)

52.5

驱动器品牌及型号(另配)

东方马达,CVD512BR-K

滑台接头

10针连接器

滑台接头线缆类型

运动线缆

滑台接头线缆长度(m)

0.2

限位传感器

2个EE-SX4320(日本OMRON)

原点传感器

1个EE-SX4320(日本OMRON)

传感器电源电压(V)

DC5~24V±10%

控制输出

NPN开路集电极输出 DC5~24V 8mA以下 残留电压0.3V以下(负载电流2mA时)

输出逻辑

检测(遮光)时:输出晶体管OFF(非导通)

负载

水平负载(Kg)

8

竖直负载(Kg)

3

倒置负载(Kg)

4

*注:最大速度是在空载情况下,按照步进电机600转/分钟的理论计算速度和实际测试值。

『注:电气规格、电机资料及传感器资料详见资料下载』
