CsPb2Br5微球的外源光致发光和共振拉曼光谱

全无机CsPbBr₃钙钛矿因其较高的光致发光效率和稳定性，近年来成为研究的热点之一。作为CsPbBr₃的同素异形体，CsPb₂Br₅不仅能够发出强绿光，而且在高温、高湿和高压环境下表现出更高的稳定性，因此受到广泛关注。然而，四方相CsPb₂Br₅被广泛认为是间接带隙半导体，这意味着它通常不具有本征光致发光能力。其发光机制在被发现具有3.35 eV的间接带隙后变得有争议。

西安交通大学耶红刚副教授团队在国际知名期刊The Journal of Physical Chemistry C上发表的题为“Extrinsic Photoluminescence and Resonant Raman Spectra of CsPb2Br₅ Microspheres”的研究论文。该文章探讨了CsPb₂Br₅样品发光机制，结果证实了CsPb2Br₅中的绿色发光来自于样品中微量CsPbBr₃。

实验结果分析

耶红刚副教授团队采用化学气相沉积（CVD）法制备了CsPb₂Br₅样品，通过X射线衍射（XRD）和扫描电镜（SEM）确认了样品的相结构为四方相。通过吸收光谱、PL光谱温度演变特征和共振拉曼信号研究了绿色发光的机制。从10到300 K的温度下，发射波长及其大尺度蓝移与钙钛矿CsPbBr₃一致，而理论计算表明CsPb₂Br₅的光学带隙几乎没有变化。光致发光强度、峰宽和时间衰减曲线也显示出与CsPbBr₃类似的温度依赖性。此外，从样品的共振拉曼光谱中得到的声学模式与CsPbBr₃纳米立方体中的相同。其中30 cm⁻¹的模式被认为是CsPbBr₃存在的特定标志。因此推断CsPb₂Br₅中观察到的绿色发光是由痕量的钙钛矿CsPbBr₃引起的。

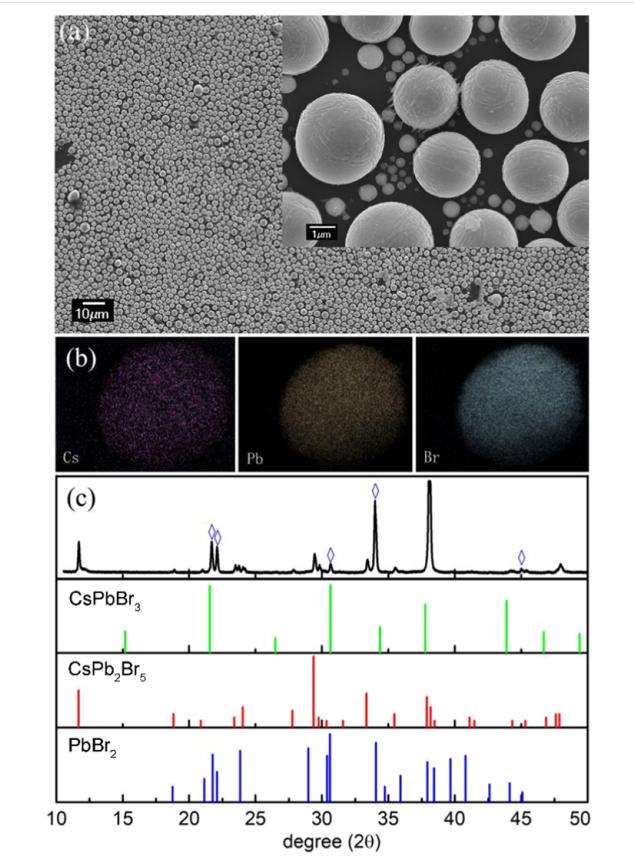

样品的SEM图像如图1a所示。微球均匀地分布在硅衬底上， PbBr₂将CsPbBr₃全部转换为CsPb₂Br₅

图1 CsPb₂Br₅微球的表征。(a)的SEM图和(b)能谱图。

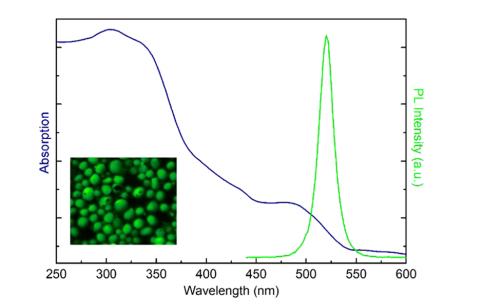

吸收光谱出现两个明显的吸收过程，主吸收约为370nm，表明CsPb₂Br₅带隙与报道一致为3.35eV,第二个斜率与PL光谱波长相同，与绿色发光相关，绿色发射光为残余CsPbBr₃。

图2 室温下吸收光谱（蓝色）和PL光谱（绿色）

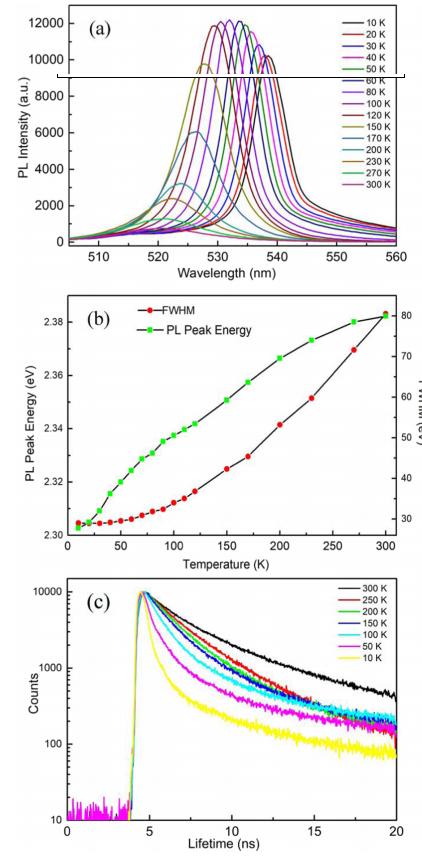

耶老师团队自主搭建了荧光光谱和共振拉曼光谱分析系统，其中分别使用了北京卓立汉光仪器有限公司研发的Omni-λ500i影像谱王光栅光谱仪进行光谱分光，TEHVPMT制冷型光电倍增管进行拉曼信号采集。PL光谱与温度演变关系如图3所示，温度升高导致晶格膨胀引起带隙变化，PL发生蓝移，由538.5nm至520.2nm，这也是钙钛矿半导体中的独特现象。图3b中的PL峰的半高宽展宽特性与CsPbBr₃一致。图3c显示了在不同温度下PL时间响应曲线，呈现出非单指数衰减，寿命为几纳秒。寿命随着温度的升高而增加，这也是钙钛矿CsPbBr₃的一个典型特征。以上结果表明绿色发射光是因为CsPb₂Br₅中残留CsPbBr₃导致。

图3 (a) PL光谱的温度演化，(b)峰中心和峰宽，(c)光谱峰位在10 ~ 300 K范围内的PL衰减曲线。

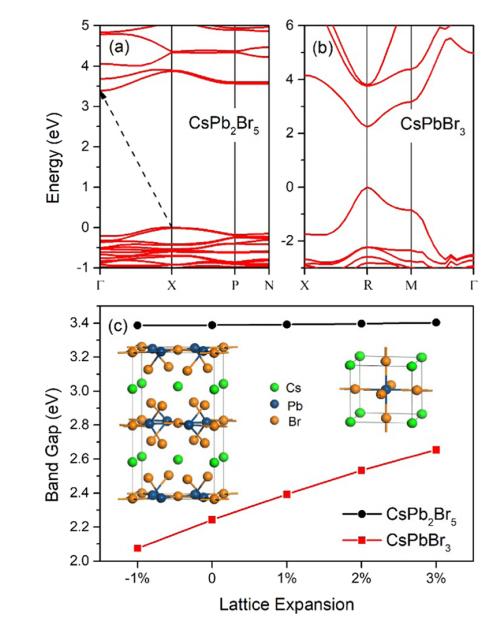

采用DFT计算了带隙宽度的晶格依赖性，如图4所示，结果表明CsPb₂Br₅的带隙为3.388eV, CsPbBr₃带隙为2.242eV.带隙随晶格改变情况如4c所示。

图4 晶格能带图，（a）CsPb₂Br₅，（b）CsPbBr₃，（c）带隙随晶格改变情况

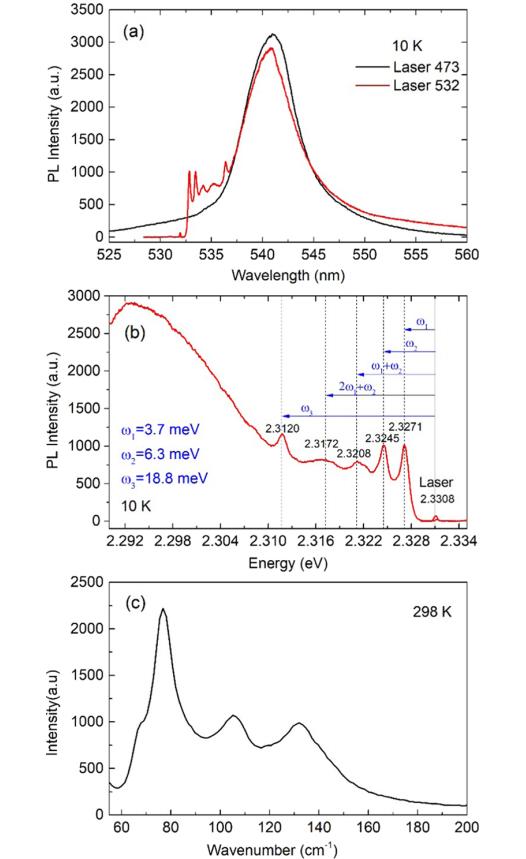

在10K温度下CsPb₂Br₅的PL光谱、共振拉曼光谱和632.8nm激发的拉曼光谱如图5所示。PL光谱表明CsPb₂Br₅样品主荧光峰位于538nm附近。532nm激发下产生了共振拉曼（图5a），拉曼峰归属于ω₁，ω₂、ω₃的基本声子模式和ω₁+ω₂、2ω₁+ω₂的泛频。基本声子能量分别为3.7,6.3和18.8meV，对应的拉曼波数位于30、50和150cm^-1。该共振拉曼随温度升高而迅速降低，50K时消失不见。采用632.8nm激光器在室温环境激发拉曼光谱可以获取位于77、105和132cm^-1的三个拉曼峰。CsPb₂Br₅为四边形结构，不存在28 cm^-1和32 cm^-1拉曼峰位，本文中30 cm^-1的拉曼峰表明制备的CsPb₂Br₅样品中含有CsPbBr₃，进一步证实了CsPb₂Br₅的绿色发光机理来源于微球中含有CsPbBr₃。

图5 CsPb₂Br₅微球的拉曼光谱。 (a) 473和532 nm激光在10 K激发下的PL光谱 (b) 532 nm激发的共振拉曼信号;(c)室温下632.8 nm激发下的拉曼光谱信号

作者简介

耶红刚副教授，西安交通大学物理学院硕士生导师。研究方向为新型半导体材料的光学性质与光电器件，半导体低维结构的制备、物理性质与应用研究，半导体电子结构的第一性原理计算与调控设计等。在ACS Applied Nano Materials、J. Mater. Chem. C、Journal of Physical Chemistry C等国际期刊发布多篇论文。

产品推荐

本研究使用了北京卓立汉光仪器有限公司研发的Omni-λ500i影像谱王光栅光谱仪进行光谱分光，TEHVPMT制冷型光电倍增管进行信号采集。

免责声明

北京卓立汉光仪器有限公司公众号所发布内容（含图片）来源于原作者提供或原文授权转载。文章版权、数据及所述观点归原作者原出处所有，北京卓立汉光仪器有限公司发布及转载目的在于传递更多信息及用于网络分享。

如果您认为本文存在侵权之处，请与我们联系，会*一时间及时处理。我们力求数据严谨准确，如有任何疑问，敬请读者不吝赐教。我们也热忱欢迎您投稿并发表您的观点和见解。
