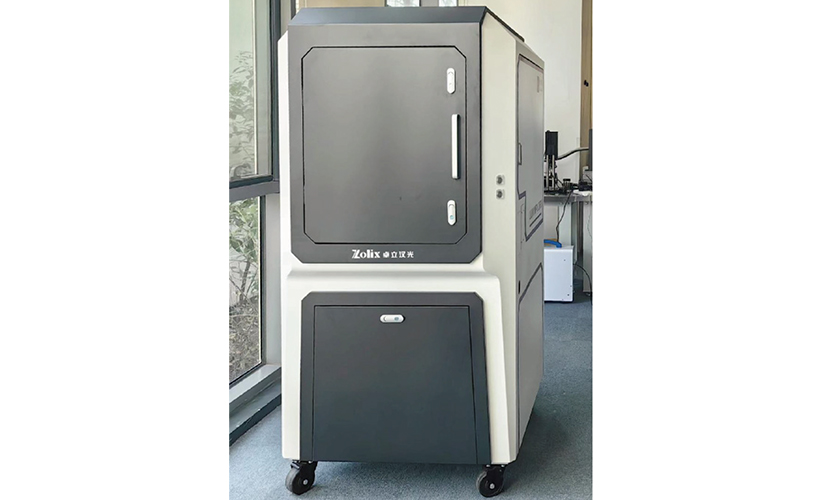

OmniFluo990-DUV 深紫外宽禁带半导体荧光测试系统

产品概述

产品概述

一、什么是宽禁带半导体呢?

固体的能带结构主要分为导带、价带和禁带三部分，原子中最外层电子称为价电子，价电子所占据的能带称为价带；比价带能量更高的允许带称为导带；在价带和导带之间的范围是电子无法占据的，这一范围称为禁带。

材料想要导电，就需要价带中的电子跃迁到导带中，形成可以自由移动的电子。电子需要跃迁的距离就是禁带宽度。

物体要导电，就必须在导带中存在可以移动的自由电子。因此，我们可以猜想：禁带宽度越窄的物体，电子就越容易发生跃迁，因此就越容易导电。相反，禁带宽度越宽的物体，电子跃迁所需要的能量就越高，因此就越不容易发生电子跃迁而导电。

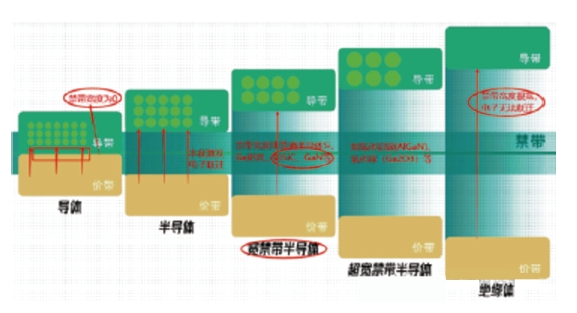

那事实是不是和我们猜想的一样呢？让我们分别来看一下导体、半导体、宽禁带半导体、超宽禁带半导体和绝缘体的禁带宽度，如下图所示。

从图中我们可以看出，导体的价带顶部和导带的底部挨在了一起，即导体的禁带宽度为0。因此，导体不需要外部能量，价带中的电子就可以移动到导带中，从而导电。

绝缘体的价带和导带之间的距离最远，远到电子基本无法获得足够的能量发生跃迁。

半导体的禁带宽度介于导体和绝缘体之间。

宽禁带半导体就是禁带宽度大于传统半导体的一种半导体材料，如碳化硅（SIC）和氮化镓（GAN）。如果禁带宽度再宽一点，就被称为超宽禁带半导体，如氮化铝镓（AlGaN）、氧化镓（Ga2O3）等。

第三代半导体材料--宽禁带半导体相比于传统半导体材料都有哪些优势呢?

碳化硅（SiC）是由碳元素和硅元素组成的一种化合物半导体材料，和氮化镓（GaN）都具有宽禁带宽度的特性，被称为第三代半导体材料。传统半导体材料Si和宽禁带半导体材料SiC、GaN的对比如下图所示。

从图中我们可以看出，半导体Si的禁带宽度为1.12电子伏特，而宽禁带半导体SiC禁带宽度为3.23电子伏特，宽禁带半导体GaN的禁带宽度和SiC差不多为3.42电子伏特。正是因为SiC和GaN具有更宽的禁带宽度，从而使其拥有更高的击穿电场强度，从上表中可以看出，SiC和GaN的临界电场强度大约是Si的10倍左右，因此宽禁带半导体器件的工作电压更高，体积更小。

SiC的热导率为4.0，而SI的导热率只有1.5，因此SIC的散热性能更好，拥有更优良的耐高温性能，有助于提高系统的整体功率密度。但我们也看到了氮化镓（GaN）的热导率只有1.3，因此这就决定了GaN半导体器件工作的功率没有SiC半导体器件工作的温度高。

饱和电子漂移速率是指半导体中电子漂移速度的最大值，当电子漂移速度达到该值时，即使再增大电场强度，电子的漂移速度也不会再增加。高饱和电子漂移速率的半导体材料在高频、高速信号的处理中有出色的表现。从上表可以看出，GaN的饱和电子漂移速率为2.5，比Si和SiC都大，因此GaN半导体器件常常应用于更高频率的场合。

除此之外，宽禁带半导体在辐射环境下的稳定性要远超过传统的SI基芯片，拥有优异的抗辐射能力和良好的化学稳定性。

总结：
通过对比，宽禁带半导体材料碳化硅（SiC）和氮化镓（GaN）相较于传统的半导体材料硅（Si）拥有更高的临界电场强度、更高的热导率和更大的饱和电子漂移速率，材料性能可以说是单方面碾压传统半导体材料硅（Si）。宽禁带半导体材料的这些优异性能，使得利用宽禁带半导体材料制作的半导体功率器件更能满足现代工业对于高功率、高电压、高频率、小体积的需求。

宽禁带半导体材料的表征，以载流子浓度及载流子迁移率为主
宽禁带半导体材料测试难点在于：
宽禁半导体带材料的带隙较大，击穿电场较高。需要上千伏高压进行测试。

宽禁带半导体材料是高流器件的制备材料，需要用到几十安培的高流进行测试。

四线法及霍尔效应测试均是加流测压的过程，需要设备能输出电流并且测试电压。

电阻率及电子迁移率通常范围较大，需要电流电压范围都很大的设备。

电流源和电压表精度要高，保证测试的准确性。

发光角度的差异：针对AlN的发光波段（200-210nm），没有合适的滤光片滤除激光，且AlN由于轻重空穴带反转，其荧光发光角度为侧面出光

我司研发的DUVL900 深紫外超宽禁带半导体荧光测试系统，基于我司20年左右的第三代半导体表征测试经验，可以有效地对宽禁带与超宽禁带半导体材料例如AlN和AlGaN等进行荧光激发。

系统方案说明如下

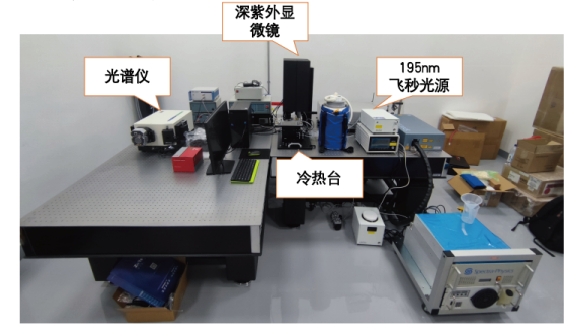

系统结构
(一)激光器部分
1.国产195NM超短脉冲激光产生技术方案

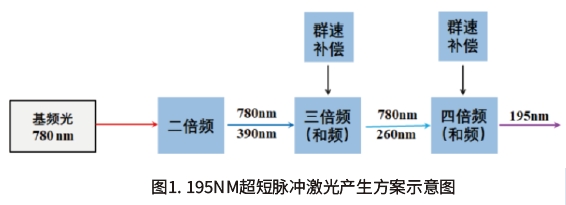

以锁模钛宝石激光器作为基频光源，经过多级倍频/和频来产生195nm的深紫外激光。受非线性晶体相位匹配条件的限制，常用的紫外倍频晶体BBO直接倍频产生的激光波长>205nm,但BBO晶体可支持和频的方式获得200nm波长以下的激光。因此拟采用倍频+两级和频的方式来获得所需的195nm激光，方案示意图如图1所示。780nm左右的基频光首先经倍频获得二倍频激光脉冲（390nm），然后二倍频激光再与剩余基频光和频获得三倍频脉冲（260nm），三倍频脉冲再与基频光和频产生四倍频紫外激光（195nm）。另外由于脉冲较短，激光在倍频与传输过程中会产生较大的群速走离，影响后续和频的效率，因此在每个和频单元需要加入延迟线来补偿不同波长光束之间产生的群速延迟，以保持脉冲之间的同步。

基频光源技术参数

该方案需要的基频光源的主要技术参数：

（1）波长：780 nm

（2）脉冲宽度：~100 fs（或根据实际需求调整）

（3）重复频率：80 MHz（或根据实际需求调整）

（4）光束质量：M <1.3

（5）功率：~2.5W（取决于对195NM激光功率的需求，2.5W基频光对应于约4mW

的195nm激光功率）

（2）输出功率

195 nm激光输出功率约4 mW（基频功率>2.5W@780nM）

(二)光学部分设计概述

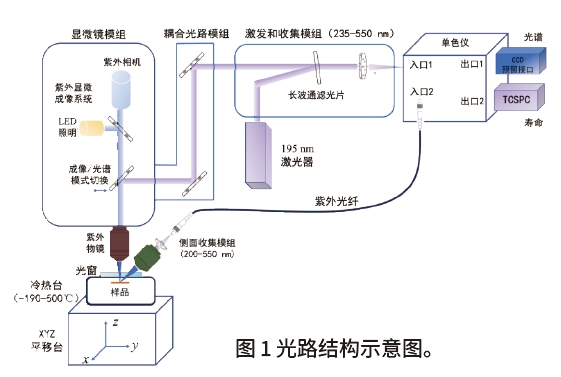

光学部分如图 1所示，由适配冷热台的显微镜模组、耦合光路模组、激发和收集模组(190nm-550 nm)、单色仪和TCSPC系统和侧面收集模组构成。

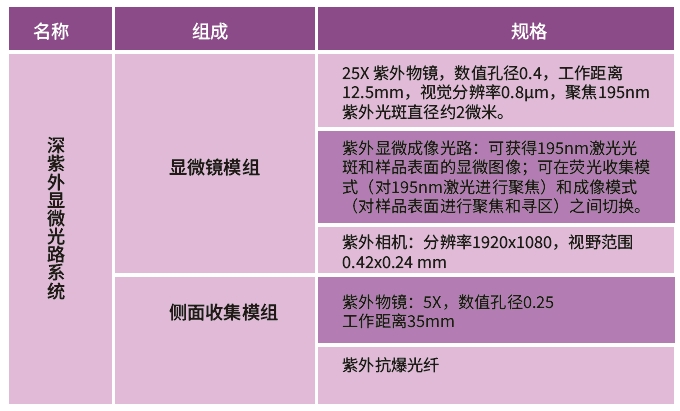

显微镜模组配备适配190-600nm的紫外物镜，可将激光聚焦成约2微米的光斑后激发样品荧光或光电流，从而大大提高激发功率密度，以获得较强的荧光信号。显微镜可在显微成像和荧光光谱两种模式下切换，用户可以通过聚焦到样品的显微像确认荧光收集区域、激光光斑聚焦和收集光路的对准等。

耦合光路模组将激光和物镜收集的荧光传输到激发和收集模组（190nm-550nm），通过长波通滤光片将195nm的激光和荧光分离，190nm-550nm的荧光进入单色仪入口1收集，通过时间分辨单光子系统（TCSPC）中的PMT获得荧光信号强度，通过光栅逐步长扫描获得光谱，通过TCSPC系统获得光谱的荧光寿命。

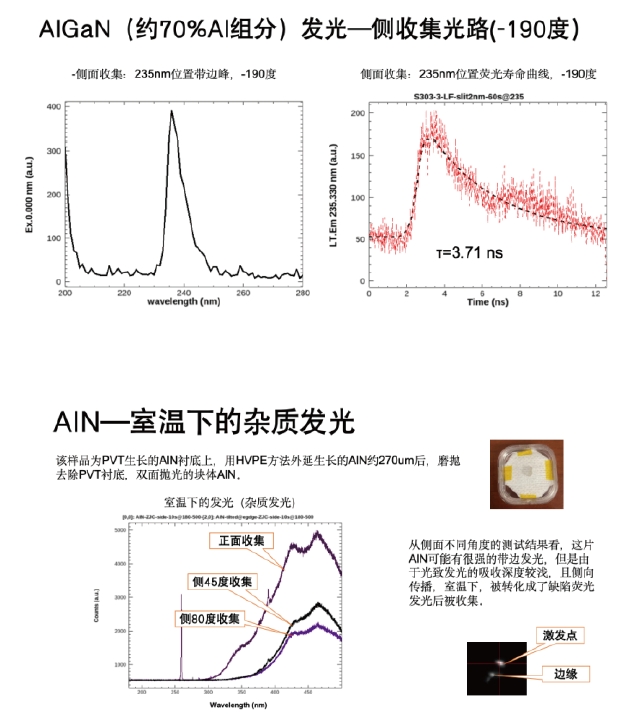

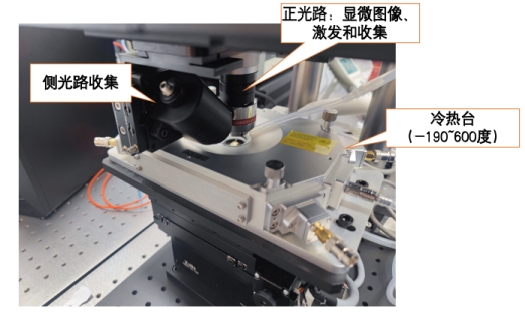

针对AlN的发光波段（200-210nm），没有合适的滤光片滤除激光，且AlN由于轻重空穴带反转，其荧光发光角度为侧面出光，因此设置侧面收集模组，将侧面发出的荧光（200-550nm）通过一个单独倾斜60度角的物镜收集后，通过光纤传入单色仪入口2进行收集和测量。

样品位于可变温-190~600℃(标配）与10K~300K（可选）冷热台中，可通过光窗进行光激发和收集。为了对样品进行聚焦，将冷热台置于手动XYZ平移台上，可在小范围内对样品进行选区和通过调节Z轴进行聚焦，具体的调节方式是：变温台实现XY方向调整，Z轴由物镜升降实现。

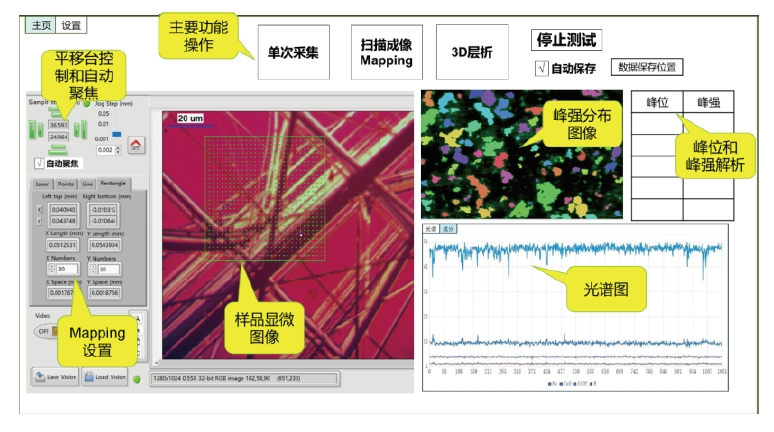

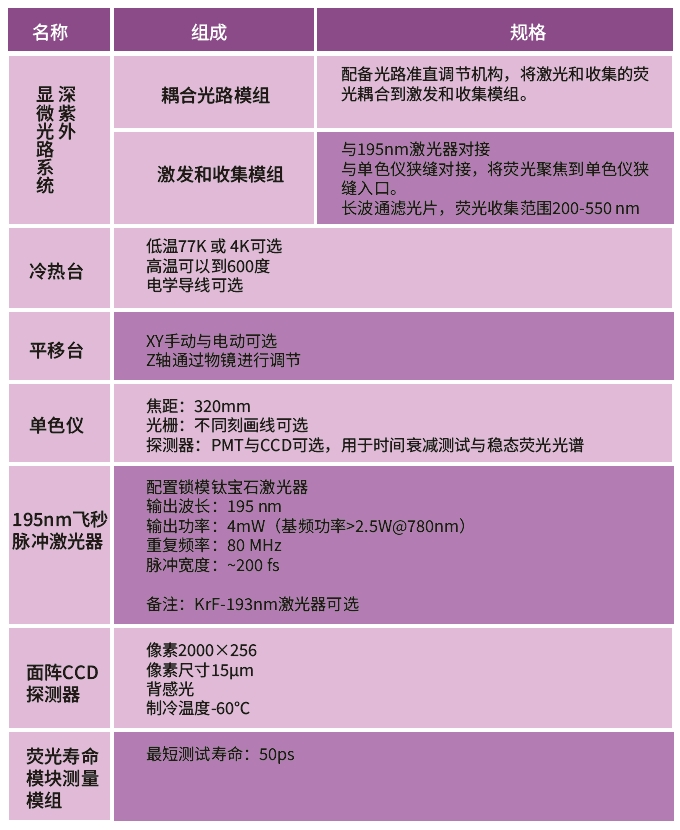

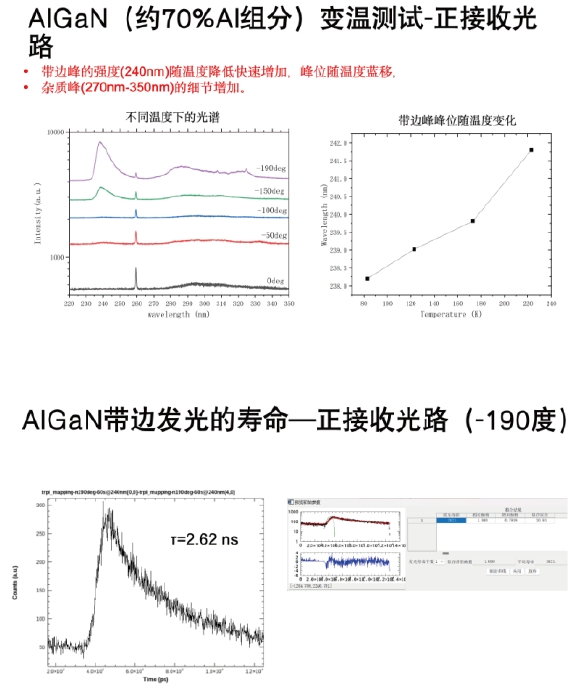

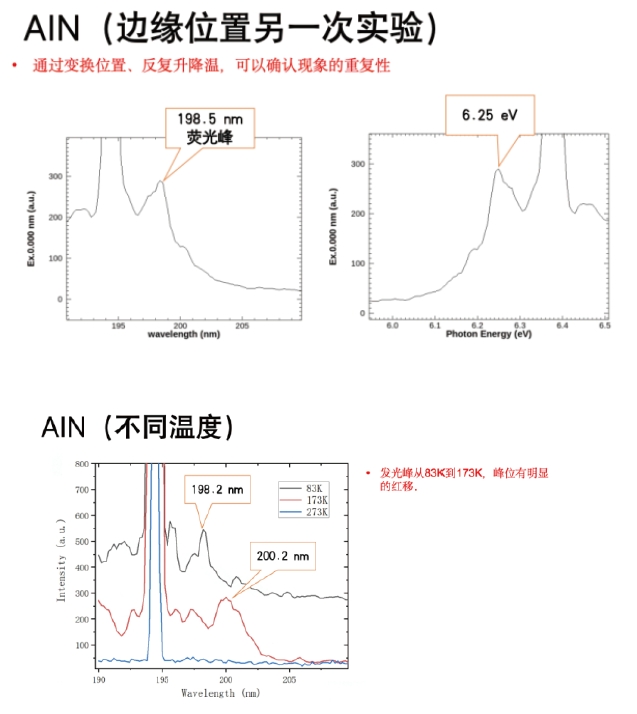

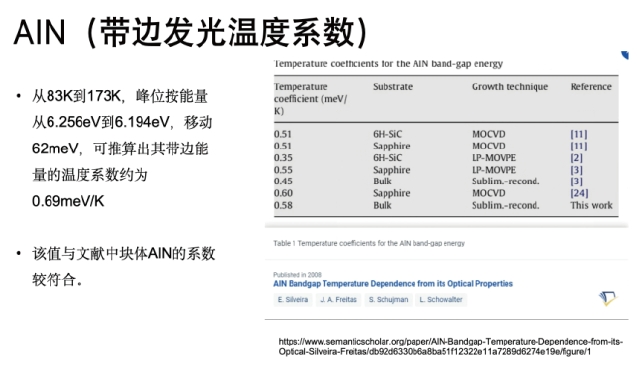

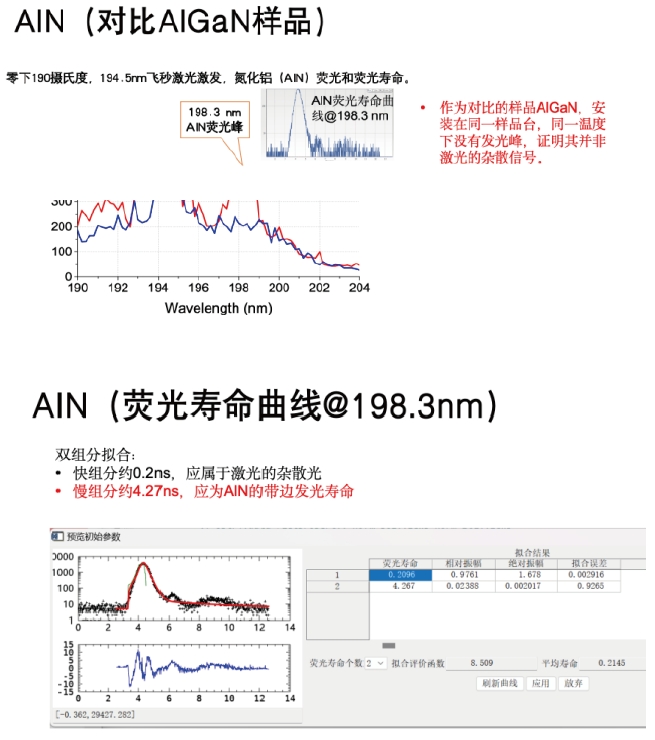

系统技术指标
