产品名称:窄带干涉滤光片

产品型号: JSL系列

产品品牌:


窄带干涉滤光片


窄带干涉滤光片,通常是指单一波长或者半高全宽(FWHM)较窄的干涉滤光片。窄带干涉滤光片有几个重要的参数:中心波长、半波宽度、峰值透过率等。





JSL系列窄带干涉滤光片(Narrow Bandpass Interference Filters):

选型表:

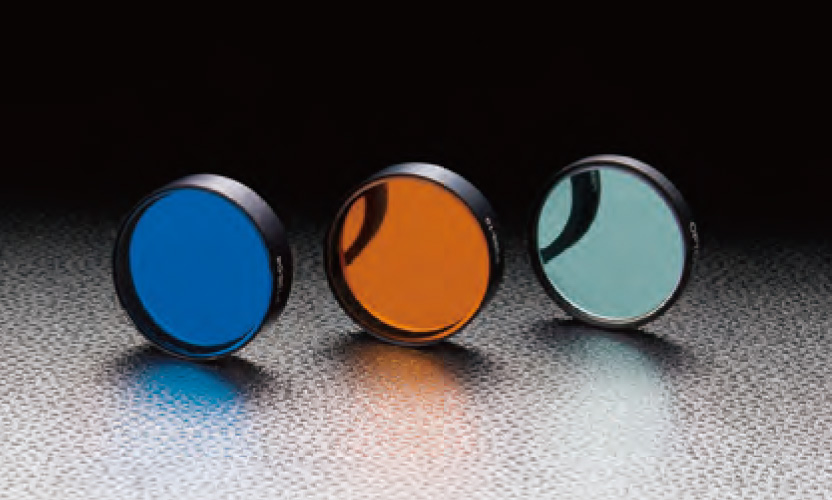

1.日本SIGMA KOKI窄带干涉滤光片

具有1nm到40nm的光谱宽度(半峰宽),只透过指定波长的滤光片。用于从谱线光源中只取出特定波长的光时,或从多波长振荡的激光中只取出特定波长时。

·通过电介质膜和金属膜的多层镀膜,实现了陡峭的上升和截止区域的确实阻挡。
·干涉滤光片被固定在金属框内,便于操作和固定到支架上。
·可以从214nm的紫外谱区到1550nm的红外谱区内的多种波长中,选择滤光片。

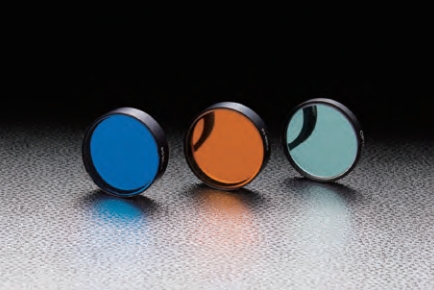

日本SIGMA KOKI窄带干涉滤光片

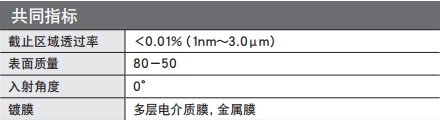

共同指标

注意

▶干涉滤光片的特性受入射角度影响,相对光轴有倾斜角度时,中心波长向较短波长一侧移动,透过率也会降低。请相对光轴以0度射入平行光线或近似的平行的光线。半峰宽越窄的滤光片受角度影响越大。中心波长的公差设置在较长波长一侧,是因为考虑到干涉滤光片的角度依赖性。
▶各滤光片的技术指标值为气温23℃的数值。随着温度上升波长向较长波长一侧移动。
▶为了发挥滤光片的高性能,每个都进行了精密的调节。因此每个滤光片的厚度都不一样。
▶由于干涉滤光片存在光量的吸收,不可用于高输出激光和高能量的脉冲激光。

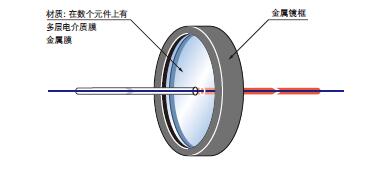

日本SIGMA KOKI窄带干涉滤光片功能说明图

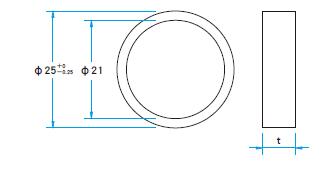

日本SIGMA KOKI窄带干涉滤光片外形图

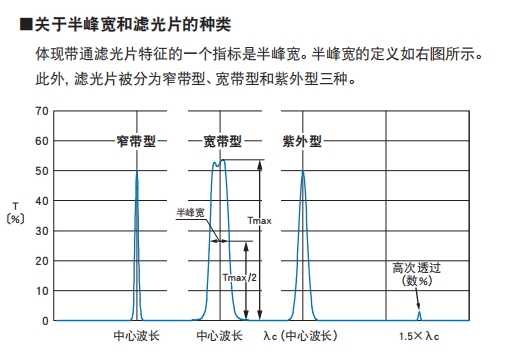

关于半峰宽和滤光片的种类
体现带通滤光片特征的一个指标是半峰宽。半峰宽的定义如右图所示。此外,滤光片被分为窄带型、宽带型和紫外型三种。

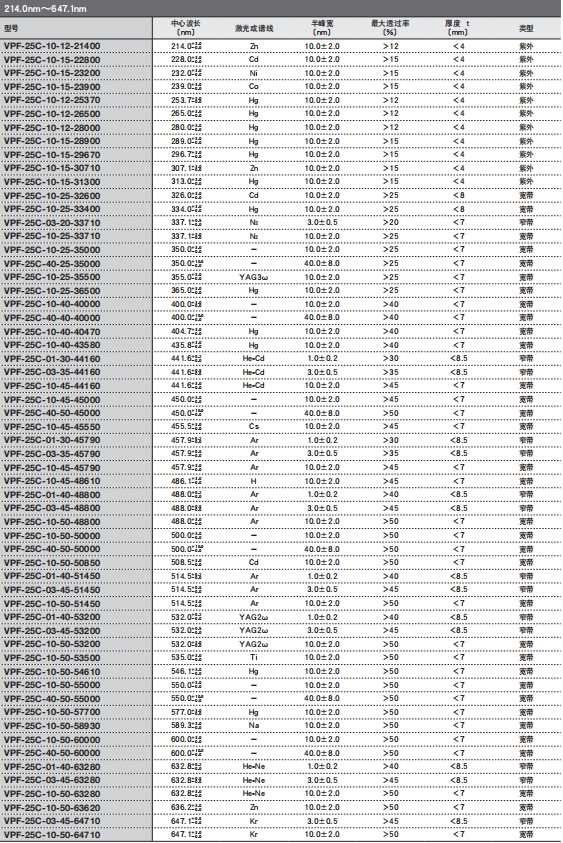

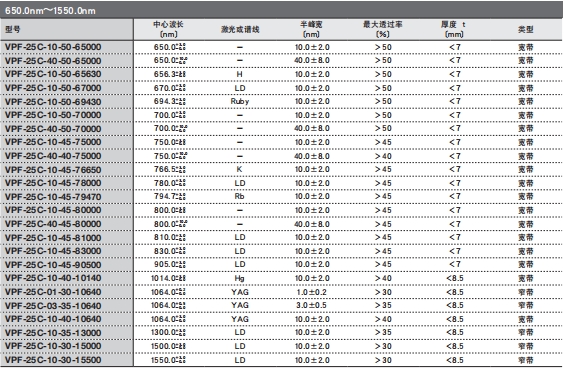

日本SIGMA KOKI窄带干涉滤光片选型表(VPF):





2.美国Semrock窄带干涉滤光片

美国Semrock 采用特有“离子束溅射镀硬膜技术”生产的专利产品( 美国专利号:7119960)MaxLine® 系列窄带干涉滤光片,可以将滤光片的半波宽度做到很窄(1 ~ 4nm),非激光波长的光密度(OD) > 5 甚至> 6,并且大幅提升透过率( > 90%),涵盖的激光波长参见下图:


美国Semrock窄带干涉滤光片曲线图例(532nm):


美国Semrock窄带干涉滤光片技术参数:



选型表(美国Semrock公司LL01系列):
