OmniTR透射、反射/吸收光谱测量系统

透射、反射/ 吸收率是光学元件（如光学材料、滤光片、镀膜等）与多种生活材料（玻璃、布料、汽车贴膜等）的重要光学特性指标，我公司ZLX-AS 系列 透射、反射/ 吸收光谱测量系统正是针对此应用需求，而设计的高集成度，自动化的测量系统，它能帮助研发人员或品管人员在实验室轻易、快捷的实现透射率/ 反射率的光谱测试。

系统组成：光源系统+分光系统＋样品检测系统＋数据采集及处理系统＋软件系统＋计算机系统

OmniAS系列透射、反射/吸收光谱测量系统

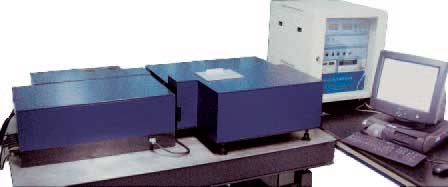

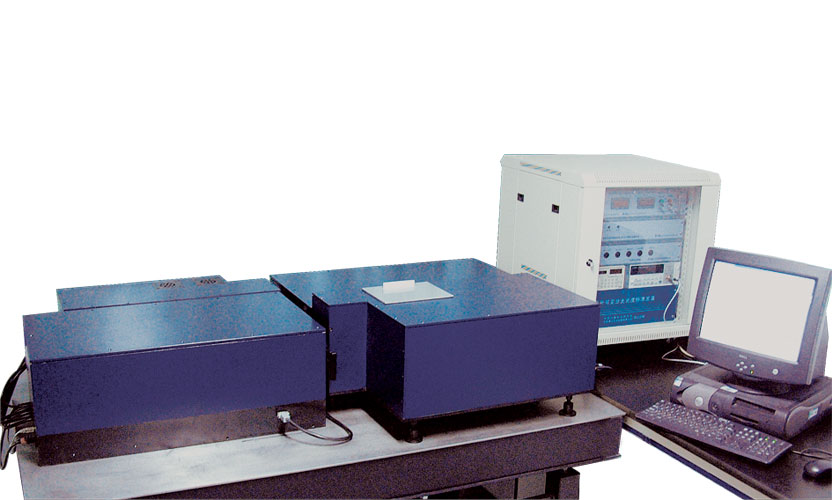

紫外可见分光光度计标准装置

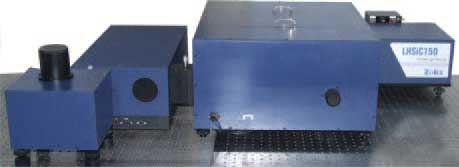

本装置是为中国计量科学研究院研制的紫外可见分光光度标准系统。这是个单光束系统，样品垂直放在该平行光束中，测量其透射比。该装置主要由四部分组成：双单色仪、光源室、样品室、电控电测和软件组成

■ 该装置为测量国家标准分光光度计标准密度片研制,准确测量光谱透射比

■ 双单色仪，750mm焦距双单光栅，自动扫描

■ 杂散光小于：5×10-9

■ 大面积光栅（110mm×110mm），大NA，能量利用率高

■ 测量光谱范围 ：200~850nm

■ 光度测量准确，不确定度大于：0.05%T

■ 波长准确度：0.05nm，重复性：0.005nm

■ 光路中使用非球面镜，改善成像质量

■ 样品台夹持样品可自动移入、移出光路

■ 光源室包括，紫外用氘灯、可见用溴钨灯、波长校准用汞灯和调整光路用激光器，全自动切换

■ 光路中有双孔径线性检查装置，便于进行线性检查

■ 光路中有Glan-thompson起偏和检偏棱镜，便于进行偏振检测

■ 光路中有自动可调光阑，可改变光束直径

■ 光路中有自动开关快门，便于高精度测量时，扣除暗信号

■ 谱仪控制软件和滤光片轮控制软件、输出数据的采集和分析计算软件、测量参数自动保存，并可直接打印

■ 两种测量模式：波长扫描模式和定波长模式，可在高准确度和快速测量进行选择

建筑玻璃透射、反射/吸收光谱测量系统


系统采用卓立汉光技术( 一种宽光谱透射、反射测量装置）优化设计而成，满足建筑玻璃的标准测试需求，同时也能够应用于其它透明材料的透射、反射/ 吸收光谱测试需求。

■ 光谱测量范围：300-2500nm

■ 光谱分辨率：5nm以下

■ 光谱扫描步距：0.1-10nm可连续设置

■ 波长准确度：优于±0.5nm（紫外-可见区），优于±1nm（近红外区）

■ 光度测量准确度：1%以内（紫外-可见区），2%以内（近红外区）

■ 光度测量重复性：0.5%（紫外-可见区），1%（近红外区）

■ 测试光束平行度：不大于±5°

■ 测试光轴与试样夹角：不大于10°

■ 测试试样尺寸(最佳)：100(L)*100(W)*10(D)(mm)

眼部防护用品光谱和积分透射比测量系统

■ 该系统测量防护眼镜、头盔、防护面具等的光谱和积分透射比

■ 可测平光、小于+4m-1，大于-4m-1屈光度眼部防护用品

■ 测量光谱范围 200~2200nm

■ 系统使用光谱透射比范围：τ(λ)=0.1-0.9

■ 复合光源：氘灯、溴钨灯自动切换

■ 透过率重复性：R<0.01

■ 透过率准确度：±2% （光学系统透过率>10%）

■ 透过率测量的系统不确定度： U<0.015（对Vis、UVA、UVB波段）U<0.02（对UVC、NIR波段）

■ 样品台及夹持器应能保证被测样品的中心区域位于光轴中心，并沿z方向调节150mm，沿y方向调节150mm，

■ 围绕θz方向调节角度90°，围绕θy方向调节角度45°

■ 谱仪控制软件和滤光片轮控制软件、输出数据的采集和分析计算软件、测量参数自动保存，并可直接打印

光学镜头光谱透过率检测系统

■ 该系统测量光学镜头的光谱透过率（光学镜头透过率>10%）

■ 可测镜头口径：Ø8～Ø150mm（通过光阑变化选择），最大长度600mm

■ 300mm焦距三光栅单色仪，自动扫描和光栅切换

■ 光谱范围：380～2500nm

■ 自动控制电移台，调节被测光学系统沿光轴移动到合适位置

■ 溴钨灯光源，带斩波器和高稳定稳流电源

■ 透过率准确度：±2% （光学镜头透过率>10%）

■ 谱仪控制软件和滤光片轮控制软件、输出数据的采集和分析计算软件、测量参数自动保存，并可直接打印

时间分辨红外吸收光谱测量系统


■ 红外吸收光谱测量范围：2-10μm(MCT)/1-5.5μm(InSb)

■ 时间分辨率：<50ns(MCT)/<25ns(InSb)

■ 碳化硅红外辐射源，波长范围1-16μm

■ 镀金反射镜，增加红外光收集效率

■ 红外辐射源既可做为加热源，又可做为光谱透射测量的辐射源

■ 既可测量通过样品的连续光谱透射(吸收)，也可测量时间分辨红外光谱

光谱角分布测量系统


■ 全波段光谱透过率测量，透射角分布测量

■ 全波段光谱反射率测量，反射角分布测量

■ 波长范围:200nm-IR

■ 不同的光谱范围可能需要不同的光学光路设计结构

■ 双层平台独立旋转，重复定位精度0.005°，分辨率0.00125°

■ 样品置于上层旋台，探测器置于下层旋台，样品和探测器可以任意角度工作

■ 台面上放置一个五维调整镜座，可将样品调整到旋台的旋转中心并且垂直于台面

■ 功能扩展：测量光栅衍射效率
