产品名称:氙灯光源 150W

产品型号: GLORIA-X150A

产品品牌: zolix

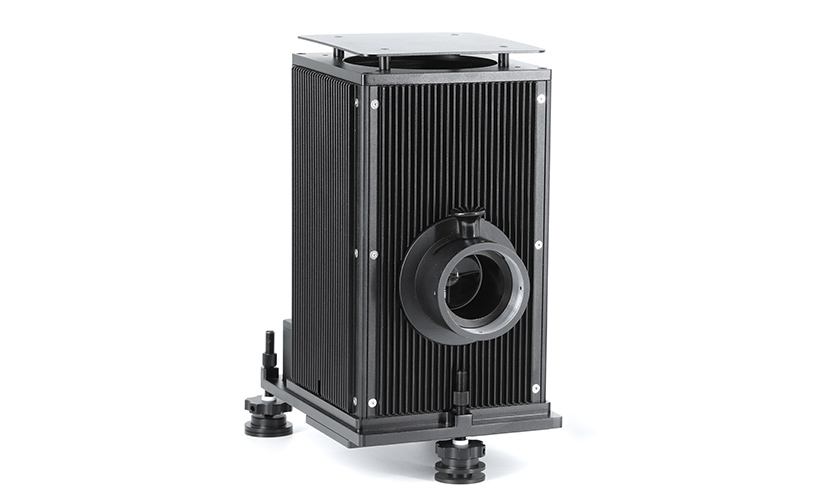

GLORIA-X150A
清曜150W氙灯光源

短弧氙灯又称球形氙灯,是一种具有极高亮度的电光源,色温为 6000K 左右,光色接近太阳光,具有亮度高、发光区域小、 显色性好等特点。

氙灯光源室内部可以安装150W高压短弧球形氙灯,在高频高压激发下形成弧光放电。高压短弧球形氙灯是发光点很小的点光源,点燃时辐射出强而稳定的、从紫外到近红外强烈连续光谱,可见区光色极近似于日光,发光频率高,是红外线探测、紫外分光光度计、色谱仪紫外检测器、荧光光度计等各种物理、生化、医药、环保等测量仪器的理想光源,同时可用于照明和模拟日光。

该光源会发出46mm直径的准直光束。光源室外部有高度脚,可以调节光轴,137-173mm可调。




■ 高亮度
■ 光谱范围覆盖紫外、可见光光谱(200-2500nm,波长范围
取决于所选灯泡类型)
■ 发光区域小、高亮度
■ 大量可选附件




制冷
氙灯工作期间其表面及周围的温度很高,如果不能及时散热,会严重影响氙灯的使用寿命, 这就需要灯泡工作在安全的环境温度下;为此专门设计的光源室内有风扇制冷装置,提供恰当的空气对流从而达到制冷的效果,同时也避免空气扰动对光源稳定性的影响。

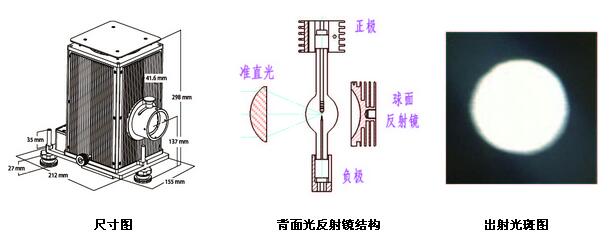

背面光反射镜
光源室采用背面光反射镜结构,可提升60%的收集效率。该光源会输出46mm直径的准直光束。

灯泡调节
在光源室外部,您可以通过面板上的旋钮,精确调节灯丝的位置,以达到最佳的位置。对于外接光纤或者光谱仪入射狭缝,光路调试轻松搞定。



稳流电源:
电流纹波
氙灯电源经过严谨、科学设计,可提供高稳定度恒定电流。我们的弧光灯需要的是直流电,通过对交流电进行整流和滤波,我们可以得到恒定DC电流(通常情况下还是伴有纹波的影响),而纹波正是直接影响了电弧的稳定性,从而影响氙灯辐射输出的稳定性和氙灯的寿命。
对于大多数科学领域的研究,输出光的稳定性的影响至关重要,这不仅仅受电流的纹波系数影响,还受灯泡的具体使用环境的影响,如光源室的制冷等。配合我司设计的高稳流电源,氙灯输出光的不稳定度≤0.5%。

触发器
对于氙灯光源,触发器是一个非常重要的元器件,它关系着光源能否被成功点亮。为了能触发氙灯点亮,首先要使电极间的惰性气体离子化,可通过在电极间加高压来实现。从高压触发到得到稳定的电弧,需要满足以下条件:1. 触发器需要提供足够高的触发电压;2. 在电火花中要有足够的电子能量;3. 电流启动要足够快;4. 适当的开路电压。后面两项主要是由电源完成。对于一些弧光灯的应用,稳流电源需要提供可调的电流。

电流或功率调节
在使用一段时间后,钨电极慢慢蒸发并堆积在灯罩上,会使光源辐射损失约30%,如果您的科学研究和应用需要持续稳定的辐射输出,电流必须在一定范围内进行调整,使用更加灵活,更能保证您的应用需要。


安全性
■ 必须在打开电源开关前选择好光源,确认光源选择正确后,将电流调节旋钮顺时针调到最大,再逆时针转3圈,最后按下电源开关。
■ 氙灯启动时的电流较大,如果电源掉闸而氙灯电源的保险完好,应检查供电电源的空气开关。
■ 氙灯稳流电源工作时会产生大量热量,所以请勿加盖覆盖物,以免影响散热。
■ 最好不要频繁开关,建议间隔3分钟以上,以免影响寿命。
■ 在光路调试过程中,请带上护目镜,避免对眼睛造成损伤。

应用小贴士:如何保持恒定光输出?
一台新光源的光输出功率密度会随着使用时间的增长而逐渐降低。为了保证您测试条件的一致性(在灯泡寿命内恒定的光输出),建议您在使用过程中将电流调整至灯泡额定电流的80%,后期再逐渐调高电流,进行补偿,可以始终保持恒定的光输出。最后,当电流调至额定电流时,从统计学上讲,这个灯泡已经到了寿命期限。


稳定电源技术参数
工作电压110/220V AC ±10%
耗费功率<250W
氙灯功率150W
150W氙灯稳流电流调节范围7-9A
电流不稳定度≤0.05%(@8.5A)
触发电压>20KV
电流峰值纹波因数
(Light Output Ripple)
0.05% (8.50A )

订购信息
一个完整的光源需要光源室、电源、灯泡和应用附件,您可以按以下信息进行订货:

订货型号名称内容
GLORIA-X150A清曜150W氙灯光源清曜150W氙灯光源(GLORIA-X150A)已包含光源工作所必须的光源室(LSH-X150A)、电源(LSP-X150A)。

灯泡选型
型号灯泡功率(W)电流(A)电压(V)典型光通量(lm)典型光强值(cd)典型亮度值(cd/mm2)发光区域尺寸(mm)平均寿命(hour)灯泡尺寸(长度×球泡外径)mm
LSB-X1501508.51832003200.8×2.01000127×20
LSB-X150AOF1508.517.529002902000.5×1.62000127×20
LSB-X150AUV1507.52030003001500.5×1.72000127×20
*注 3种类型灯泡可直接互换,无需更换灯泡安装座;LSB-X150AUV为紫外增强型灯泡,光谱范围为200-2500nm,使用时需要保持通风良好或将臭氧排到室外。
