产品名称:SolarIV系列太阳能电池伏安特性测量系统

产品型号:

产品品牌: zolix


SolarIV系列太阳能电池伏安特性测量系统

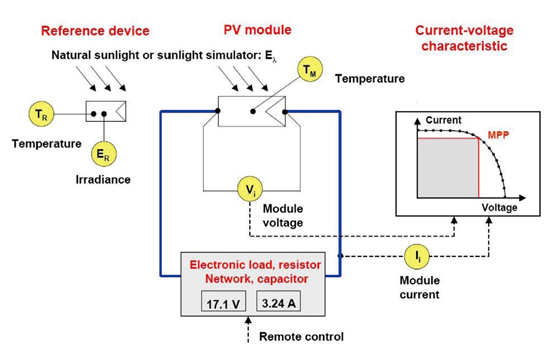

在太阳能光伏器件的所有性能表征手段中,IV 特性测试无疑是最直观、最有效、最被广泛应用的一种方法。通过测量IV 特性曲线,并进一步进行数据分析处理,可以直接了解到光伏器件的各项物理性能,包括光电转换的效率、短路电流、开路电压和填充因子等。这些数据可以为光伏器件的研究、质检以及应用提供可靠的依据。卓立汉光提供高性价比的IV 特性测试系统,并提供最完善、最专业的技术支持。


主要功能

■  测量太阳能电池在光照条件和暗场条件下的I-V曲线
■  测量太阳能电池短路电流、短路电流密度、开路电压、最大功率、最大功率电流、最大功率电压、填充因子、光电转换效率
■  可实现正反向调速扫描与暗电流扣除功能
■  标准太阳电池校准功能


主要特点

■ 完整I-V特性测试和数据处理分析的解决方案
■ 多种太阳模拟器选型,满足不同测试需求
■ 可更换照射方向,适配多种测试环境
■ 使用高精度数字源表,提供精确测量结果
■ 测试方法符合IEC国际标准
■ 最小化探针阴影,提高测量精度
■ 温度控制功能,符合IEC标准测试条件
■ 真空吸附功能,样品固定更为方便
■ 图形化界面,软件操作更加方便
■ 支持ASCII、Excel、XML等多种格式数据导出
■ 报表打印功能,自动生成完整测试报告



 SolarIV系列太阳能电池伏安特性测量选型规格与附件

1.系统选型表

系统名称系统说明
SolarIV-150A
150W AAA太阳能电池I-V特性测试系统
150W AAA级太阳光模拟器、Keithley 2400数字源表(IV-2400)
伏安特性测试专用分析软件(IV-Software)
标准太阳电池(QE-B1)、样品台(IV-F2)
SolarIV-150
150W ABA太阳能电池I-V特性测试系统
150W AAA级太阳光模拟器、Keithley 2400数字源表(IV-2400)
伏安特性测试专用分析软件(IV-Software)
标准太阳电池(QE-B1)、样品台(IV-F2)
SolarIV-500A
500W AAA太阳能电池I-V特性测试系统
500W AAA级太阳光模拟器、Keithley 2400数字源表(IV-2400)
伏安特性测试专用分析软件(IV-Software)
标准太阳电池(QE-B1)、样品台(IV-F2)
SolarIV-500
500W ABA太阳能电池I-V特性测试系统
500W ABA级太阳光模拟器、Keithley 2400数字源表(IV-2400)
伏安特性测试专用分析软件(IV-Software)
标准太阳电池(QE-B1)、样品台(IV-F2)
SolarIV-1000A
1000W AAA太阳能电池I-V特性测试系统
1000W AAA级太阳光模拟器、Keithley 2400数字源表(IV-2400)
伏安特性测试专用分析软件(IV-Software)
标准太阳电池(QE-B1)、样品台(IV-F2)
SolarIV-1000
1000W ABA太阳能电池I-V特性测试系统
1000W ABA级太阳光模拟器、Keithley 2400数字源表(IV-2400)
伏安特性测试专用分析软件(IV-Software)
标准太阳电池(QE-B1)、样品台(IV-F2)

2.系统规格

系统名称辐照面积
(mm)
最大辐照度(W/m2)电流量程
(A)
电压量程
(V)

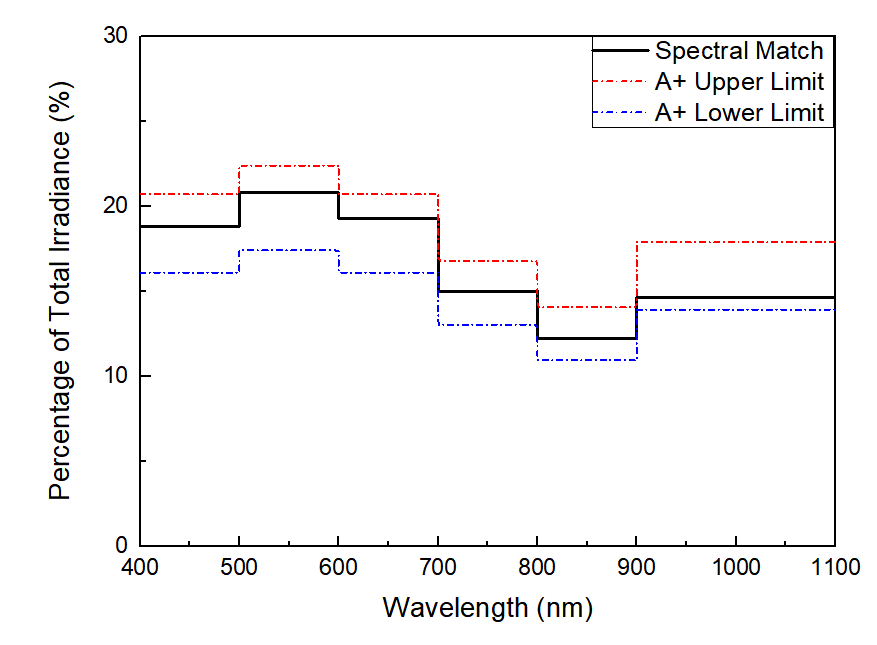

光谱匹配度不均匀度
(%)

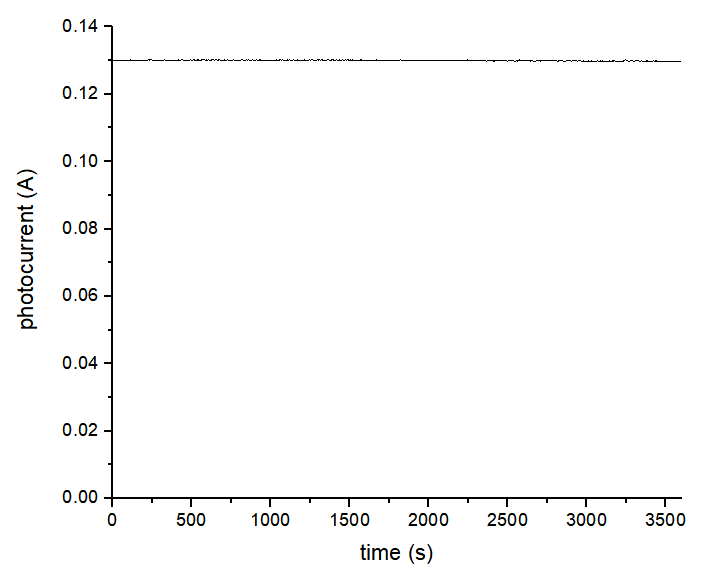

不稳定度
(%)
SolarIV-150A40×4012000-1A0-20VAM 1.5G
A级匹配
_2% A级_2% A级
SolarIV-15050×5012000-1A0-20VAM 1.5G
A级匹配
_5% B级_2% A级
SolarIV-500A75×7512000-1A0-20VAM 1.5G
A级匹配
_2% A级_2% A级
SolarIV-500100×10012000-1A0-20VAM 1.5G
A级匹配
_5% B级_2% A级
SolarIV-1000A100×10012000-1A0-20VAM 1.5G
A级匹配
_2% A级_2% A级
SolarIV-1000156×15612000-1A0-20VAM 1.5G
A级匹配
_5% B级_2% A级

3.系统型号


型号说明
Sirius-SS150A150W AAA级太阳模拟器,40mm×40mm有效辐照面积,向上出光
Sirius-SS150150W ABA级太阳模拟器,50mm×50mm有效辐照面积,向上出光
Sirius-SS150A-D150W AAA级太阳模拟器,40mm×40mm有效辐照面积,向下出光
Sirius-SS150-D150W ABA级太阳模拟器,50mm×50mm有效辐照面积,向下出光
Sirius-SS150A-L150W AAA级太阳模拟器,40mm×40mm有效辐照面积,向左出光
Sirius-SS150-L150W ABA级太阳模拟器,50mm×50mm有效辐照面积,向左出光
Sirius-SS500A500W AAA级太阳模拟器,75mm×75mm有效辐照面积
Sirius-SS500500W ABA级太阳模拟器,100mm×100mm有效辐照面积
Sirius-SS1000A1000W AAA级太阳模拟器,100mm×100mm有效辐照面积
Sirius-SS10001000W ABA级太阳模拟器,156mm×156mm有效辐照面积
IV-2400Keithley 2400数字源表,电流测量量程0-1A,电压输出范围0-20V
IV-2440Keithley 2440数字源表,电流测量量程0-5A,电压输出范围0-40V
IV-Software伏安特性测试专用分析软件
QE-B1标准太阳电池,包含中国计量科学研究院标定证书
QE-G5AM 1.5G太阳光谱校正滤光片
