光机产品在光通信行业光纤耦合方面的应用

一、光通信定义

光通信是以光信号为信息载体的通信方式，其在电通信的基础上发展而来。相比于传统的电通信，光通信具有巨大传输带宽、极低传输损耗、较低成本和高保真等优势，光通信系统作为信息基础设施，在世界上得到了充分发展和大量应用。光通信就是以光波为载波的通信。增加光路带宽的方法有两种：一是提高光纤的单信道传输速率；二是增加单光纤中传输的波长数，即波分复用技术（WDM）。

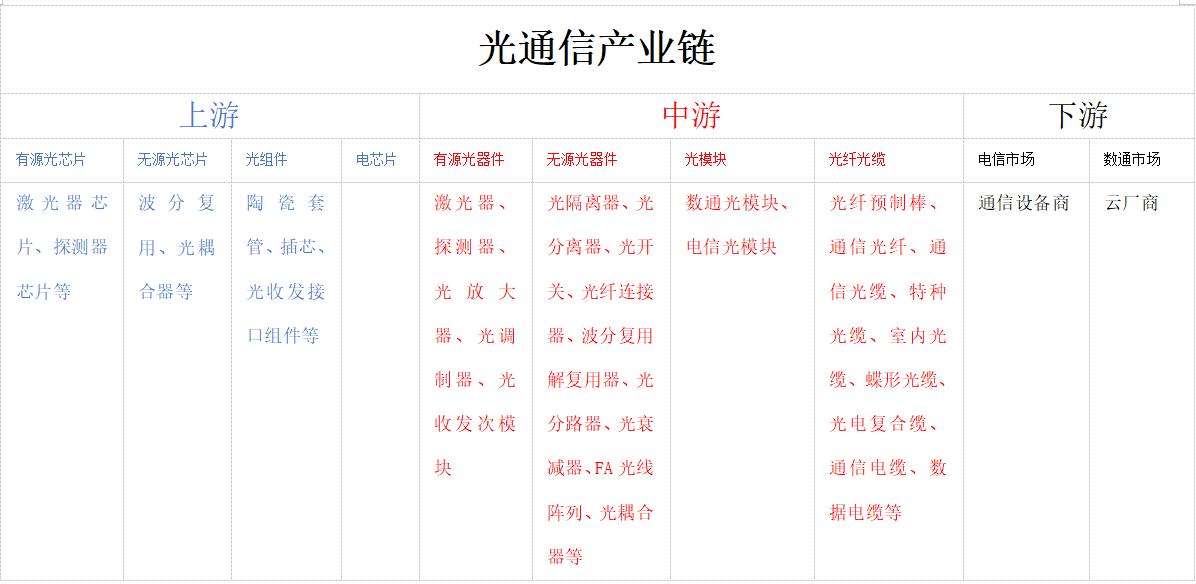

光通信产业链分上中下游，上游主要是核心零部件环节包括光芯片、光组件、电芯片，中游包括光器件、光模块和光纤光缆，下游按应用场景分为电信市场和数通市场。


二、光纤耦合

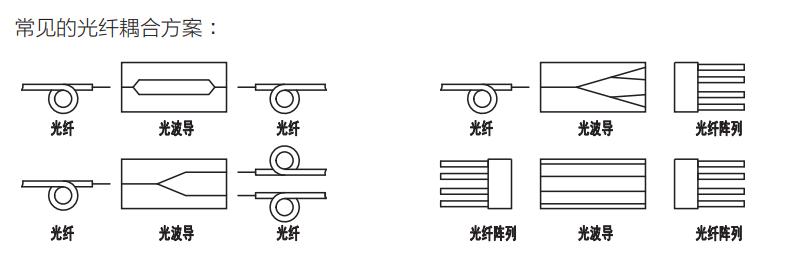

光纤耦合，即通过调整光纤、波导等光学器件，使得光从一种光学器件进入另外一种光学器件的过程。

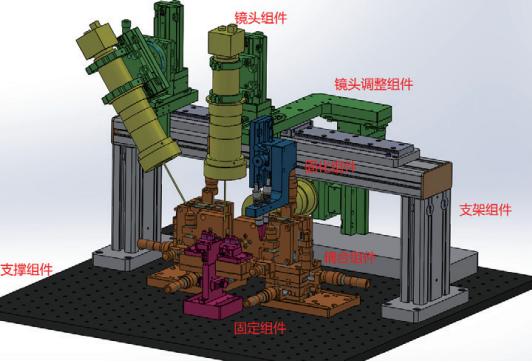

随着光通信的大力发展，光纤、波导等器件的应用越来越广泛，各种光纤有源、无源器件的生产、制备、加工等要求也越来越高。由于光纤的芯径较小，所以在进行耦合、连接时，操作的设备需要有较高的灵敏度和稳定性。卓立汉光一直以来致力于光纤耦合设备的研究，包括:光纤耦合过程中高精密的滑台组件、各种光器件的夹持组件、以及其他配套附件产品等。下图为典型的“光纤-光波导-光纤”的手动耦合案例

其中用到UFP系列的滑台

NXP挠性高精度耦合台：

1、精度高适用于亚微米级分辨率的应用。对于纳米定位应用，提供内置压电驱动器的版本

2、NXP系列六轴耦合台，所有旋转轴都具有公共支点，可以减少系统的对准时间

3、高稳定性：挠性结构相对于滑台组维的方式，稳定性有极大的提高

4、驱动安装简单：手动驱动 / 电动驱动可以快换，可满足空间中不同维度使用混装驱动器

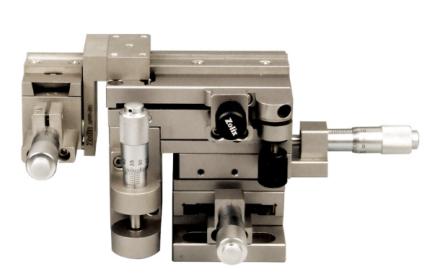

NFP系列高精密光纤专用滑台

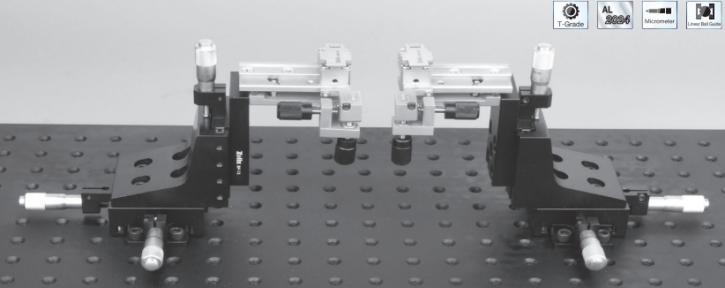

FP系列光纤专用滑台

FP-和FP-XYZTL 是由整体式三维滑台和APFP-T/TL二维倾斜滑台组成，结构紧凑，性价比高，非常适合工业客户的光纤对准，通常左右手成对使用，并配卓立汉光生产的铝合金面包板

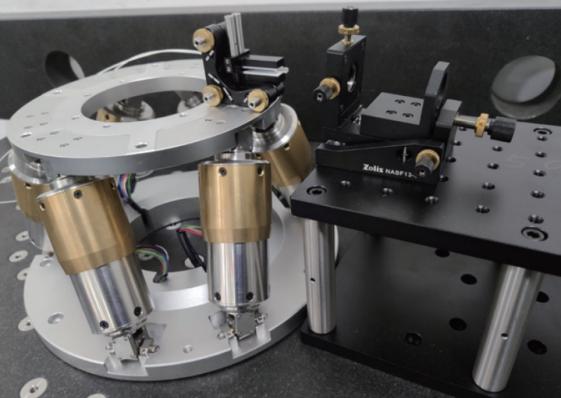

六轴并联机器人加持光通信器件进行多维度调整，通过光功率反馈寻找*高效率的耦合位置


HXP六轴并联机器人

6自由度并联设计，空间中彻底自由移动；

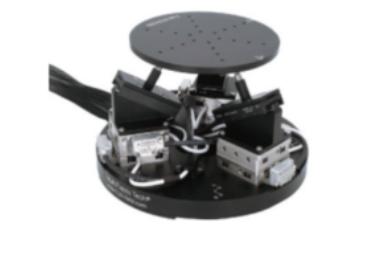

压电六轴并联机器人

压电线性位移台-LS65X.Lab(闭环)

产品特色：

超安静运动，20kHz驱动频率

65*65mm*13mm紧凑外形设计

闭环控制，位置传感支持学型

高精度，空间传感分辨率2nm（默认）；0.5nm（adv）,50nm(E)可选

可选无磁（NM）、高真空（HV）和超高真空（UHV）版本

 从市场需求来看，光通信行业在全球范围内都呈现出增长的趋势。随着新一代通信技术、AI、云计算、大数据、物联网等新兴技术的不断发展，光通信技术将会在未来的通信领域中扮演更加重要的角色。预计未来几年，光通信行业将会继续保持快速增长的态势，并在技术、市场、应用等方面迎来更多的发展机遇。
