TFT 传感芯片规格
TFT 读取系统规格
|

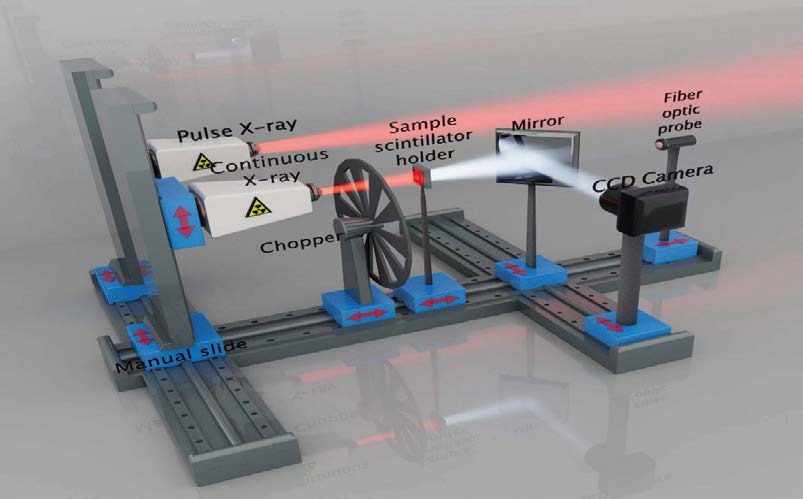

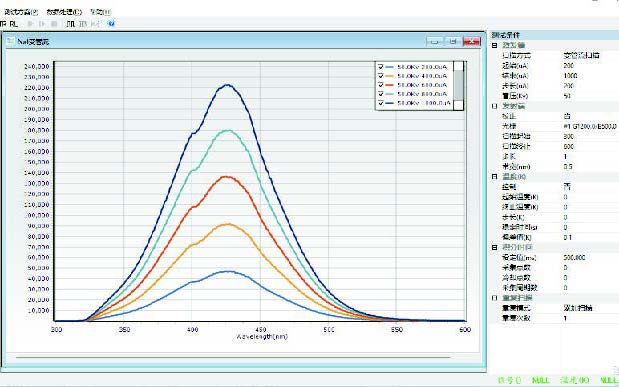

稳态X 射线激发发光测量 |
光源 |
能量：4-50KV，功率：0-50W 连续可调，靶材：钨靶，铍窗厚度 200μm 样品位置辐射剂量：0-25Sv/h
|
||
|
光路 |
透射和反射双光路，可切换 |
|||
|
光谱范围 |
200-900nm（可扩展近红外） |
|||
|
监视器 |
内置监视器方便观察样品发光，可拍照 |
|||
|
快门 |
可控屏蔽快门，辐射光源最大功率下，关闭快门，样品位置辐射剂量小于10uSv/h |
|||
|
辐射防护 |
满足国标《X 射线衍射仪和荧光分析仪卫视防护标准》（GBZ115-2023） |
|||
|
样品支架 |
配备粉末、液体、薄膜样品架 |
|||
|

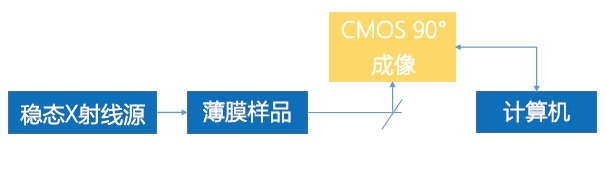

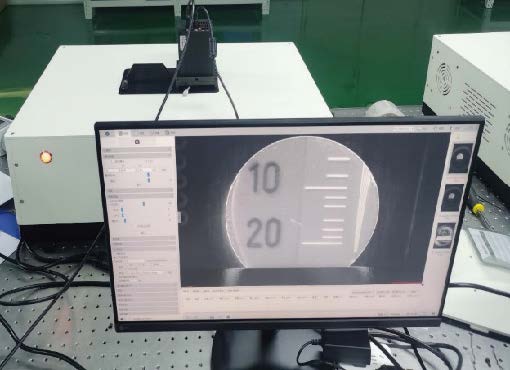

成像测量模块 |
成像面积：直径20mm（可定制更大面积：120mm×80mm） 成像耦合光路附件，样品测试夹具
相机参数：颜色：黑白，分辨率：20MP, 5472 (H) x 3648 (V)，
像元尺寸：2.4μm×2.4μm，量子效率：84%@495nm，暗电流：0.001e-/pixel/s，

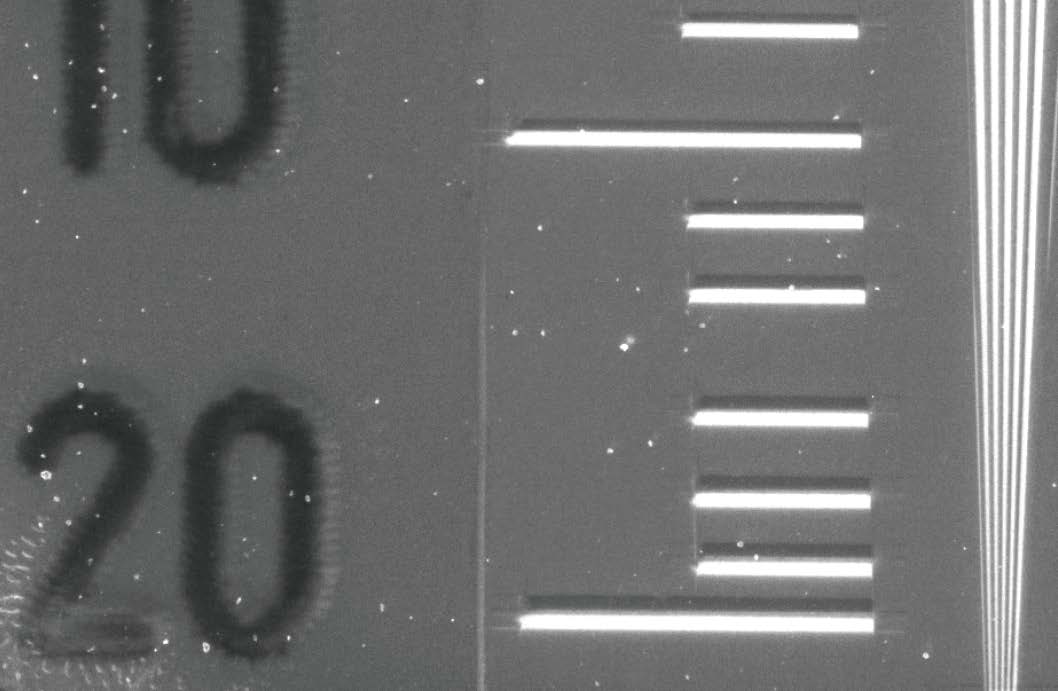

制冷温度：-15℃，成像分辨率：优于20lp/mm
|
|||
|

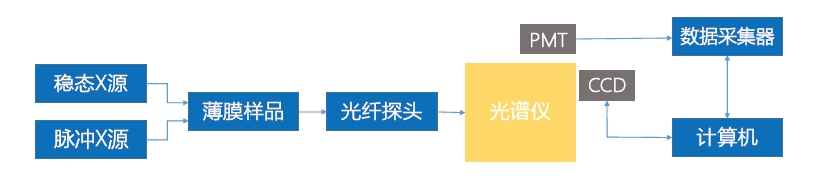

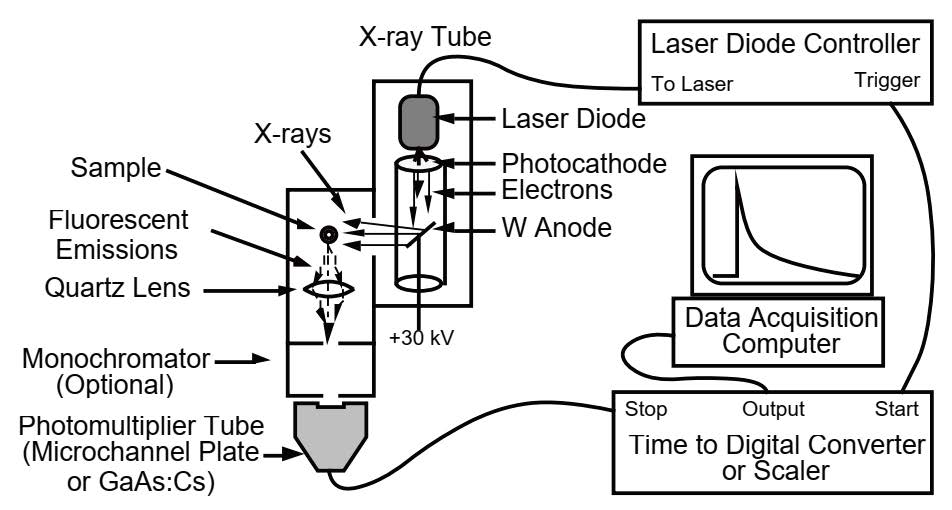

瞬态X 射线激发发光测量 |
光源 |
皮秒脉冲X 射线源 |

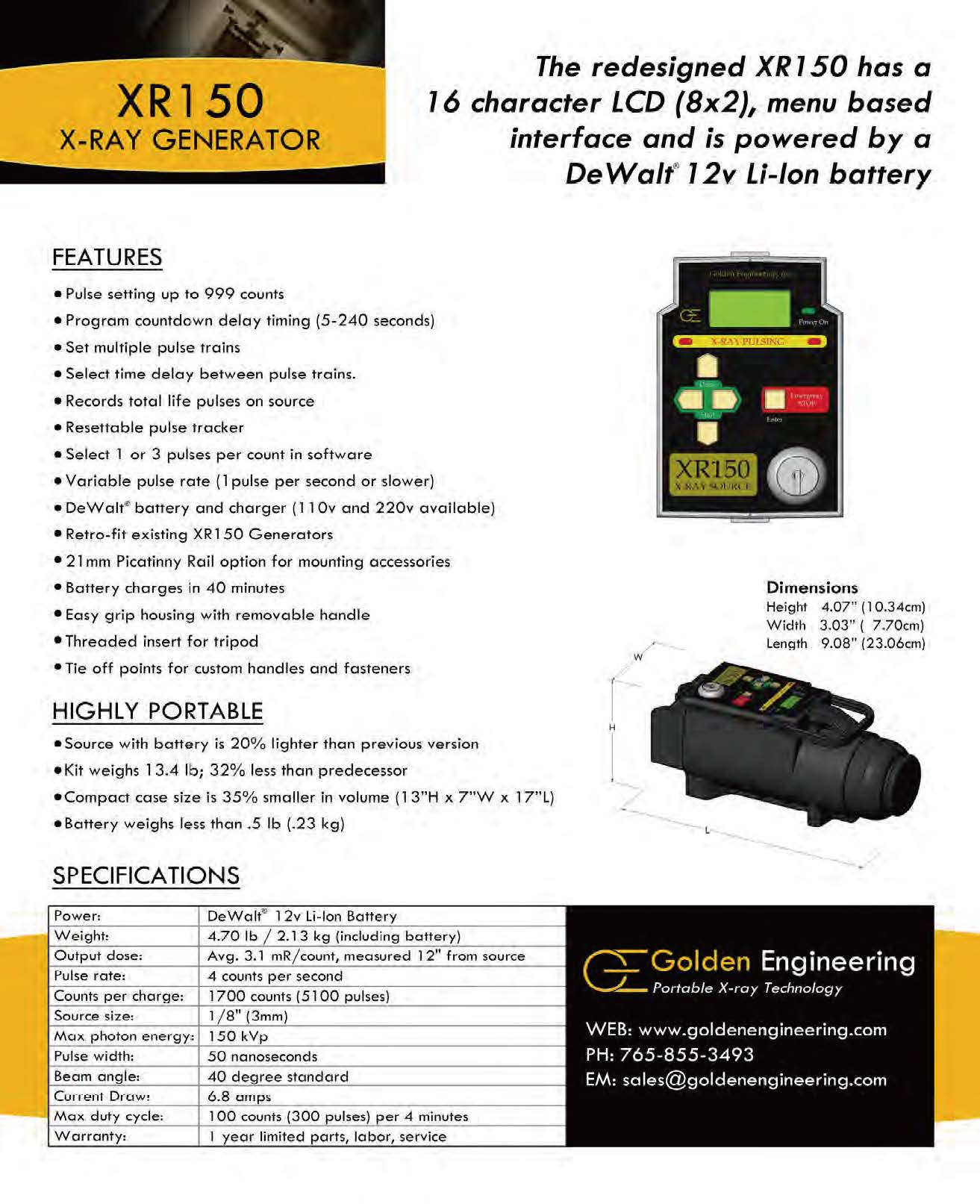

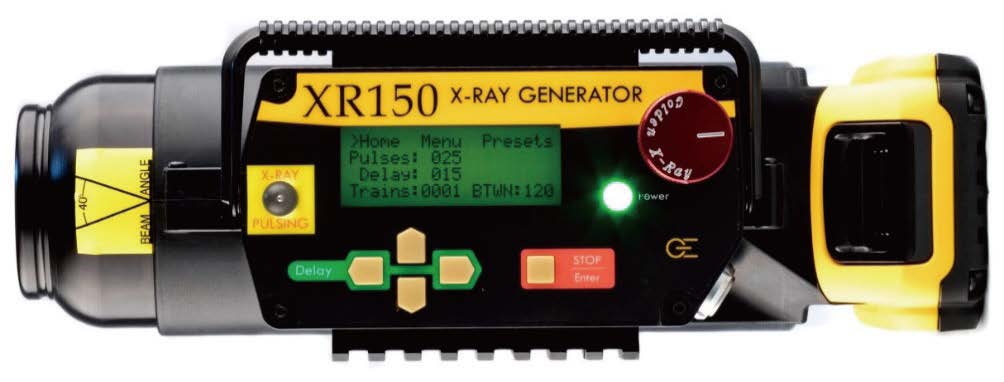

纳秒脉冲X 射线源* |
|
|
405nm ps 激光二极管：波长：100Hz-100MHz 可调， 峰值功率：400mW@ 典型值，脉冲宽度：<100ps
光激发X 射线光管：辐射灵敏度：QE10%（@400nm），靶材：钨，
操作电压：40KV，操作电流：10μA@ 平均值，50μA@ 最大值
|
电压：150KV 脉冲宽度：50ns
重复频率：10Hz
平均输出剂量率：2.4mR/pulse
|
|||
|
数据采集器 |
TCSPC 计数器 |
条纹相机（同时获得光谱和寿命） |
示波器 |
|
|
|
瞬时饱和计数率：100Mcps 时间分辨率(ps)：16/32/64/128/
256/512/1024/…/33554432
通道数：65535
死时间：＜ 10ns
支持稳态光谱采集
数据接口：USB3.0
最大量程：1.08μs @16ps，
67.1μs@1024ps，
2.19s@33554432ps
|
光谱测量范围：200-900nm 时间分辨率：<=5ps,
( 最小档位时间范围+ 光谱仪光路系统)
探测器：同步扫描型通用条纹相机ST10
测量时间窗口范围：500ps-100us
( 十档可选)
工作模式：静态模式，高频同步模式以及
低频触发模式；
系统光谱分辨率：<0.2nm@1200g/mm
单次成谱范围：>=100nm@150g/mm
静态（稳态）光谱采集，
瞬态条纹光谱成像及荧光寿命曲线采集
|
模拟带宽：500 MHz 通道数：4+ EXT
实时采样率：5GSa/s( 交织模式），
2.5GSa/s( 非交织模式)
存储深度：250Mpts/ch( 交织模式)，
125 Mpts/ch( 非交织模式)
|
|
|

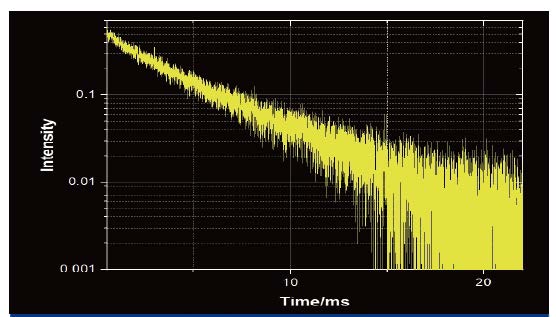

寿命尺度 |
500ps-10μs |
100ps-100μs |
100ns-50ms |
|
|
X 射线探测成像 |
方式 |
CMOS 成像 |
单像素探测器 |
TFT 集成的面阵探测器 |
|
配置 |
成像耦合光路附件，样品测试夹具 相机参数：
颜色：黑白
分辨率：20MP, 5472 (H) x 3648 (V)
像元尺寸：2.4μm×2.4μm
量子效率：84%@495nm
暗电流：0.001e-/pixel/s
制冷温度：-15℃
|
XY 二维电动位移台： XY5050：
行程：X 轴50mm，Y 轴50mm，重复定
位精度1.5μm，水平负载4Kg；
XY120120：
行程：X 轴120mm，Y 轴120mm，重复
定位精度3μm，水平负载20Kg
|

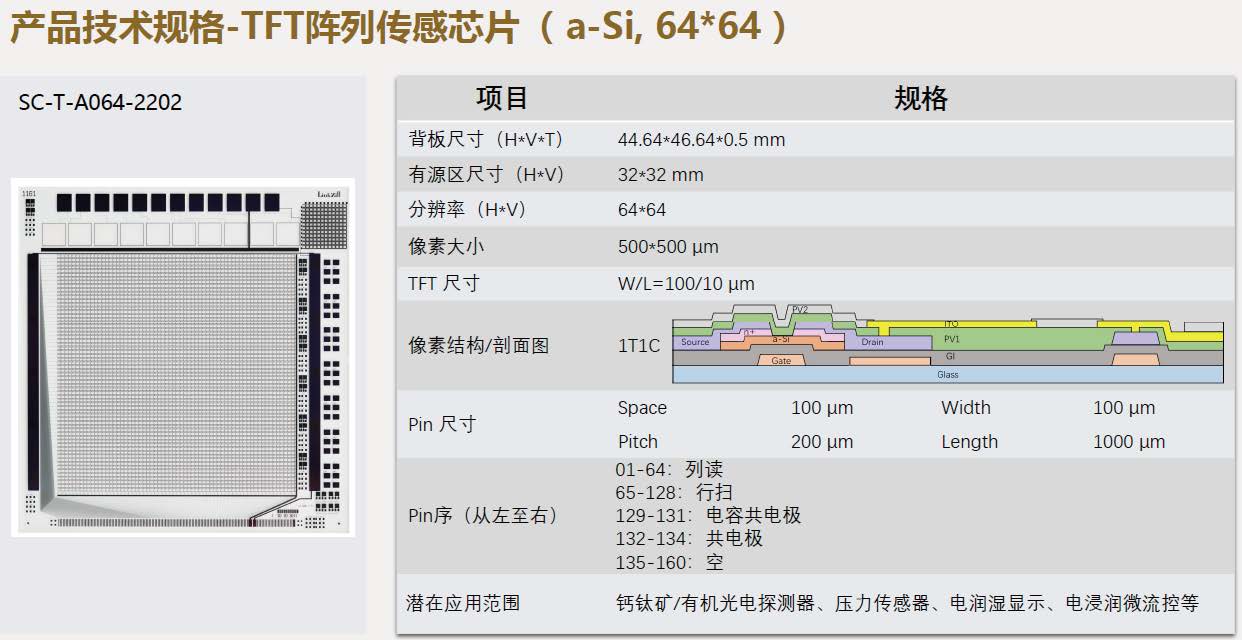

TFT 阵列传感芯片 （可提供直接型和间接型芯片）：
背板尺寸（H×V×T）：
44.64×46.64×0.5 mm，
有源区尺寸（H×V）：32×32mm，
分辨率（H×V）：64×64，
像素大小：500×500μm

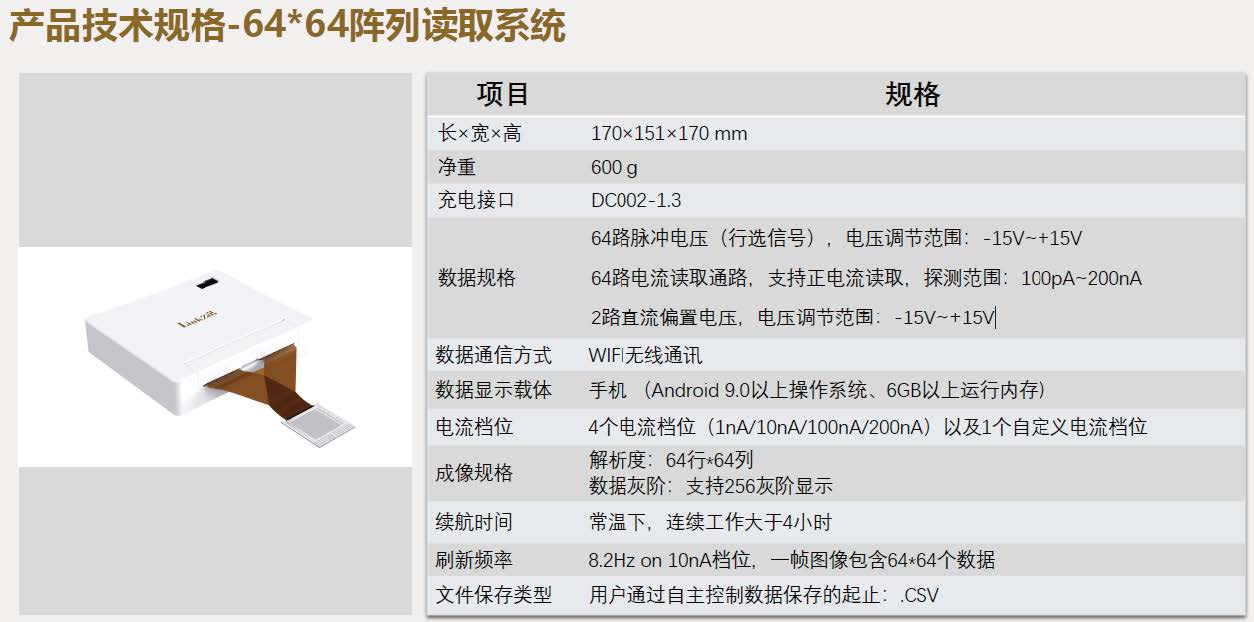

TFT 读出系统：
成像规格：
解析度：64 行×64 列，
数据灰阶：支持256 灰阶显示，
数据通信方式：WIFI 无线通讯，
数据显示载体：手机/ 平板（Android 9.0
以上操作系统、6GB 以上运行内存）
|
|
|
辐射剂量 |
测定辐射计量表 |
探测器：塑料闪烁体, Ø30x15 mm 连续长期辐射：50 nSv/h ... 10 Sv/h
连续短期辐射：5 μSv/h ... 10 Sv/h
环境剂量当量测量范围：10 nSv ... 10 Sv
连续的短时辐射响应时间：0.03 s
相对固有误差：连续和短期辐射：±15% 最大
137 Cs 灵敏度：70 cps/(μSv·h-1 )
剂量率变化0.1 to 1 μSv/h 的反应时间 ( 精度误差 ≤ ±10%) < 2 s
全
|
||
|

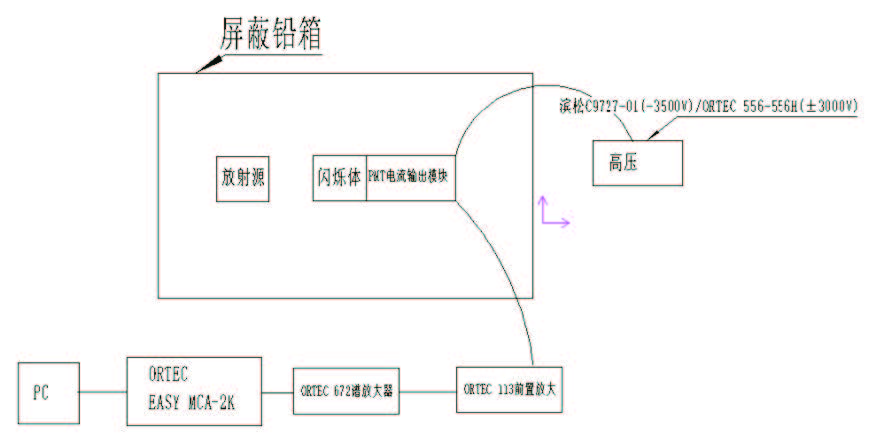

同位素源 |
Na-22（或 Cs-137 可选），屏蔽铅箱（被测器件及光路），充分保证测试人员安全 |
|
光电倍增管 |
光谱范围：160-650nm，有效面积：46mm 直径，上升时间：≤ 0.8ns |
|
高压稳压电源 |
提供：0-3000V |
|
闪烁体前置放大器 : |
上升时间＜ 60ns 积分非线性≤ ±0.02% 计数率：250 mV 参考脉冲的增益偏移 <0.25%，同时应用 65,000/ 秒的 200 mV 随机脉冲的额外计 数速率， 前置放大器下降时间：信号源阻抗为 1 MΩ，则下降时间常数为 50 μs |
|
谱放大器 |
高性能能谱，适合所有类型的辐射探测器（Ge、Si、闪烁体等） 积分非线性（单极输出）: 从 0 到 +10V<0.025% 噪声：增益 >100 时，等效输入噪声 <5.0uV rms；手动模式下，增益＞ 1000 时，等效输入噪声 <4.5uV rms；或者自动模式下，增益 >100 时，等效输入噪声 <6.0uV rms 温度系数（0 到 50° C）单极输出：增益为 <+0.005%/'C，双极输出：增益为 <+0.07%/'C，直流电 平为 <+30μV/° C 误差：双极零交叉误差在 50:1 动态范围内 <±3 ns 增益范围：2.5-1500 连接可调，增益是 COARSE（粗调）和 FINE GAIN（微调增益）的乘积。 单极脉冲形状：可用开关为 UNIPOLAR（单极）输出端选择近似三角形脉冲形状或近似高斯脉冲形状。 配置专用 3kv 高压电源 |
|
2K 通道多道分析仪 |
ADC: 包括滑动标度线性化和小于 2us 的死区时间，包括存储器传输 积分非线性 : 在动态范围的前 99% 范围内≤士 0.025%。 差分非线性 : 在动态范围的前 99% 范围内小于士 1%。 增益不稳定性 :< 士 50 ppm/° C 死区时间校正 : 根据 Gedcke-Hale 方法进行的延长的实时校正。 USB 接口 :USB 2.0 到 PC 的数据传输速度最高可达 480Mbps |
|
操作电脑 |
/ |
|
光学平台 |
尺寸：1500*1200*800mm 台面 430 材质，厚度 200mm，带脚轮。固有频率：7-18Hz，整体焊接式支架 |
