产品名称:中性密度滤光片(Neutral Density Filters)

产品型号: NDFI系列

产品品牌: andover、sigma

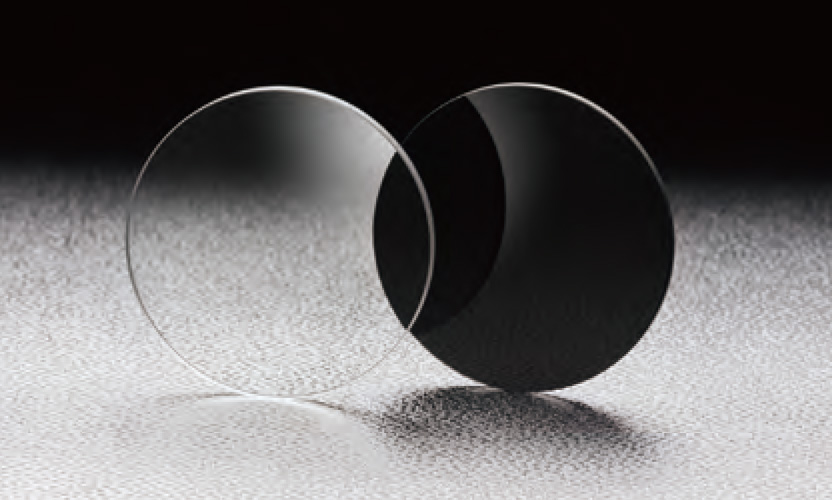

中性密度滤光片(Neutral Density Filters)


中性密度滤光片,一般分为吸收式和反射式。反射式中性密度滤光片,采用薄膜干涉的原理,将一部分光透过,而将另一部分光反射( 通常不再利用这些反射光),这些反射光容易形成杂散光而降低实验精度,此时请使用ABC 系列光线收集器收集反射光。吸收式中性密度滤光片,一般是指材料本身或在材料中参杂某些元素后,对一些特定波长的光起到吸收作用,而对其它波长的光不发生或少发生影响。通常吸收式中性密度滤光片的损伤阈值要低一些,而且长时间使用后,可能会有发热现象,使用时需要注意。



中性密度滤光片

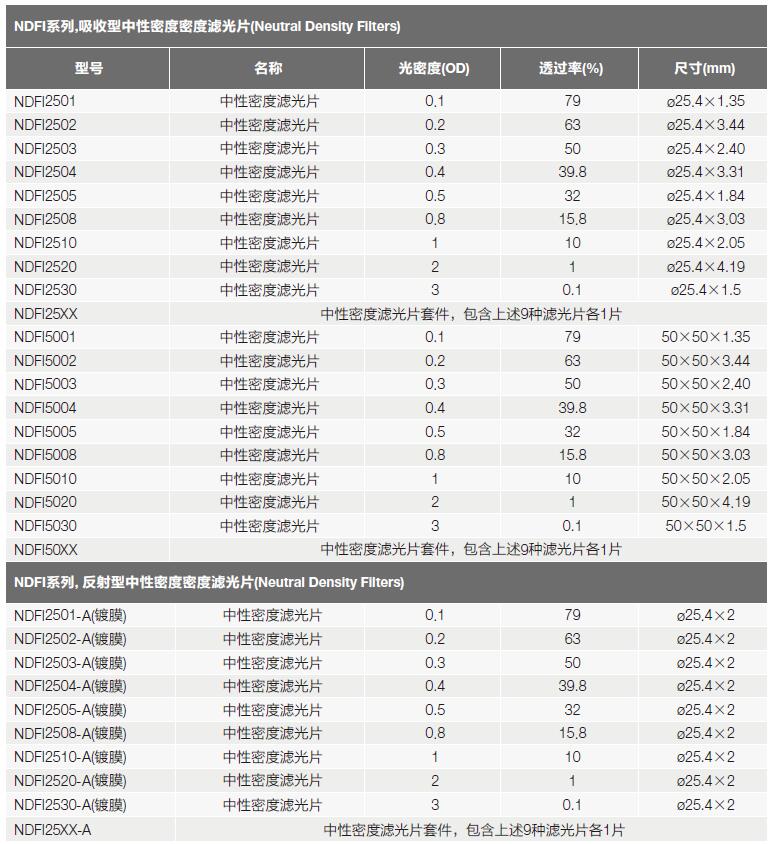

1. NDFI系列中性密度滤光片

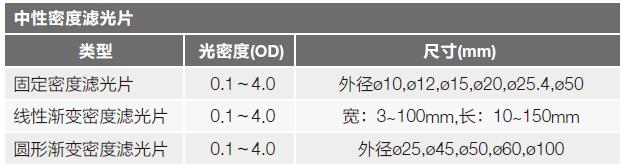

选型表:



2.  日本SIGMA KOKI中性密度滤光片

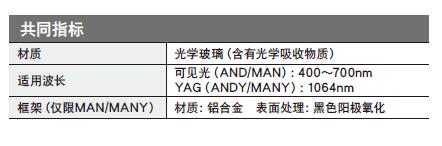

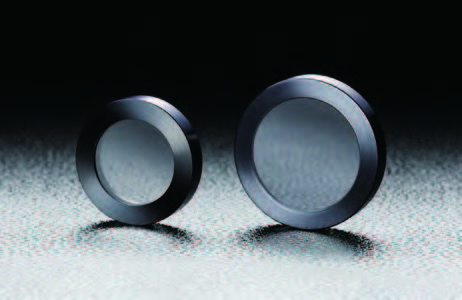

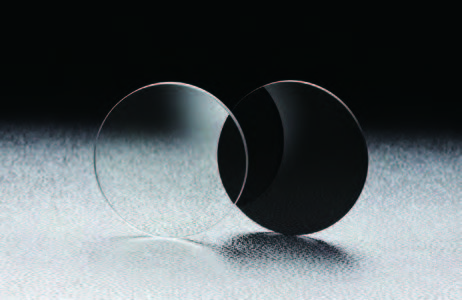

吸收式中性密度滤光片


减少可见光或是YAG激光(1064nm)光量的滤光片。由于是吸收型滤光片,反射引起的杂散光很少,而且,透过光的波长特性不会随光量的减少发生大的变化。
·由于透过率被细分为很多种类,可以减少到各种光量。而且,组合数个滤光片可以进行细微地光量调节。
·带框的滤光片(MAN-MANY)很容易安装,可以固定在滤光片支架(FH)上使用。没有适用直径φ30mm滤光片的支架。请使用透镜支架(LHF-30S)。





注意

▶不可用于高能量激光,否则滤光片会有损坏的危险。高能量激光请使用反射型中性滤光片(FDN)。

▶优先透过率的特性,通过改变滤光片厚度调节实际的透过率性能。因此,每个滤光片厚度都不一样。需要保持(5mm以下)厚度一致时,请使用带框的滤光片(MAN/MANY)。

▶透过率的波长特性随制造批号的不同而不同。尤其是适用  波长之外的波长特性变化随制造批号的不同变化较大。如果使用波长超出指定波长范围时,请使用反射型滤光片(FND)。

▶由于中性滤光片未蒸镀防反射膜,会产生4%左右的反射。

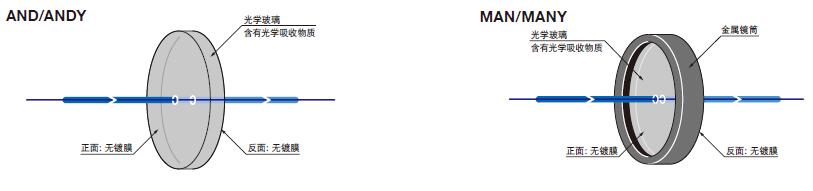

吸收式中性密度滤光片功能说明图

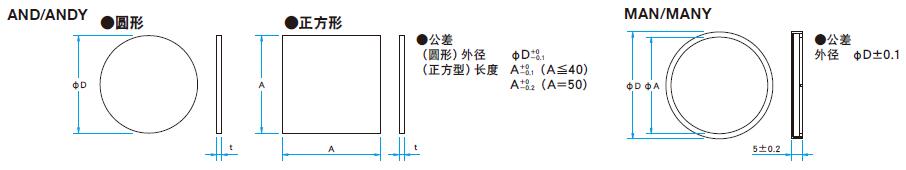

吸收式中性密度滤光片外形图



关于强化玻璃

给玻璃急剧加热时,玻璃可能会破裂。玻璃内部产生急剧的温度差,形成热膨胀差异,因此玻璃内部会产生拉伸应力。这个应力超过玻璃的机械强度时玻璃会破裂。但是,即使因为热量使玻璃产生拉伸应力,如果玻璃内部有压缩应力,应力会被抵消,玻璃变得不易破裂。利用这个原理,一开始就强制向玻璃内部施加压缩应力的玻璃称为耐热玻璃。耐热玻璃,是将经过抛光加工的玻璃温度一次性提高到软化点,待充分适应了这个温度后迅速强制冷却制成的。玻璃内部的密度比外侧低,整个玻璃内残留有压缩应力。

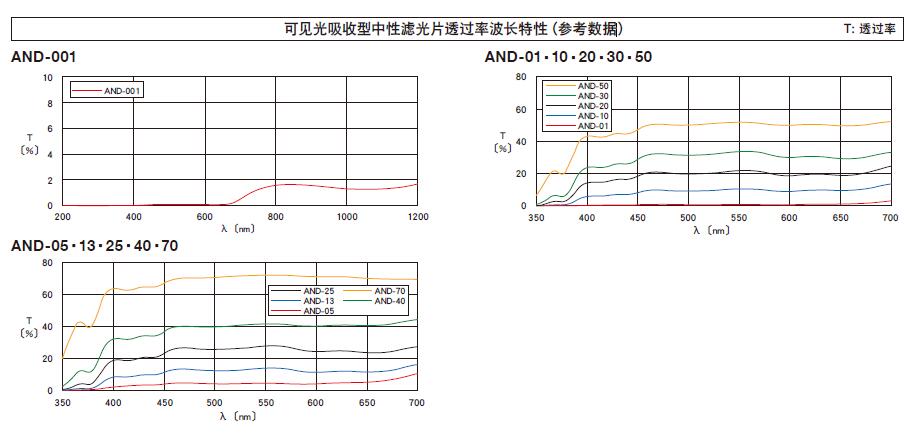

可见光吸收型中性滤光片透过率波长特性(参考数据)


可见光吸收型中性滤光片透过率波长特性(300〜000nm)(参考数据)

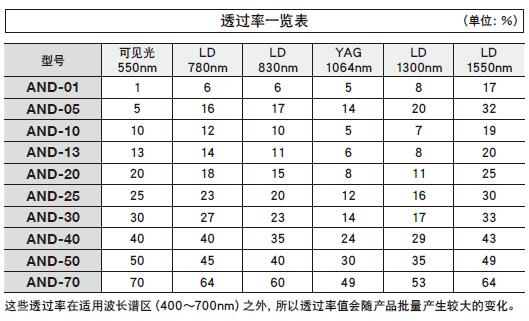

注:吸收式中性密度滤光片选型表 详见产品资料

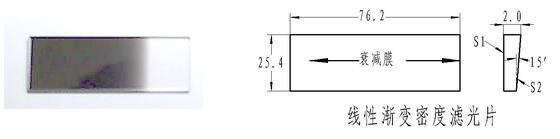

线性渐变密度滤光片

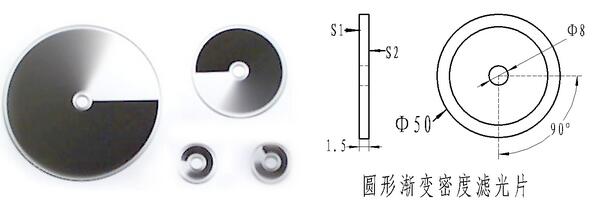

圆形渐变密度滤光片

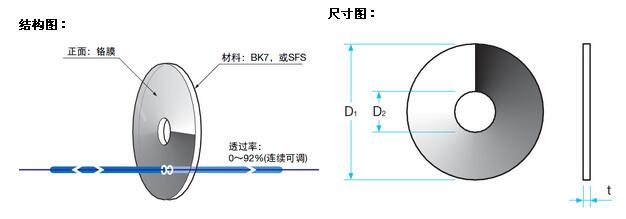

1. NDFC系列圆形渐变滤光片

选型表:



2. 日本SIGMA KOKI圆形渐变滤光片


曲线图:


选型表一(滤光片——无框):

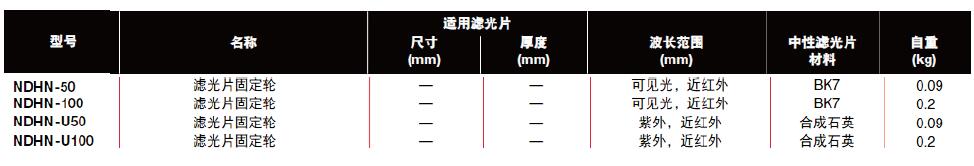

选型表二(套件):










             窄带干涉滤光片                                            带通滤光片                                          特种滤光片




              中性密度滤光片                                            激光护目镜
