产品概述
相关应用

产品概述

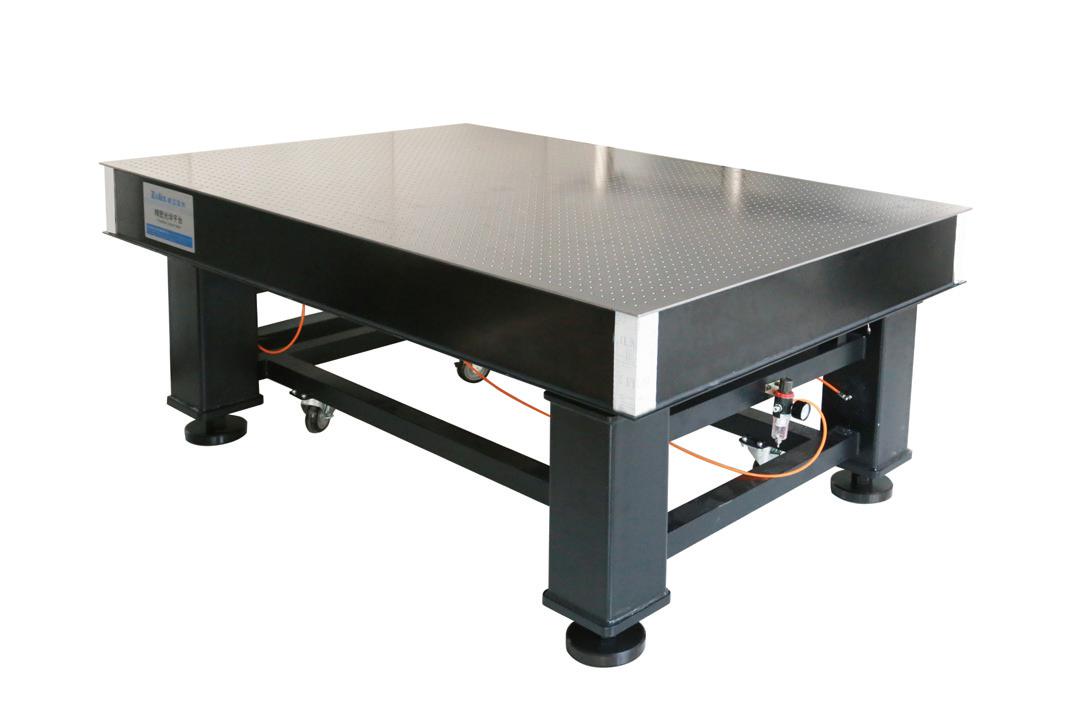

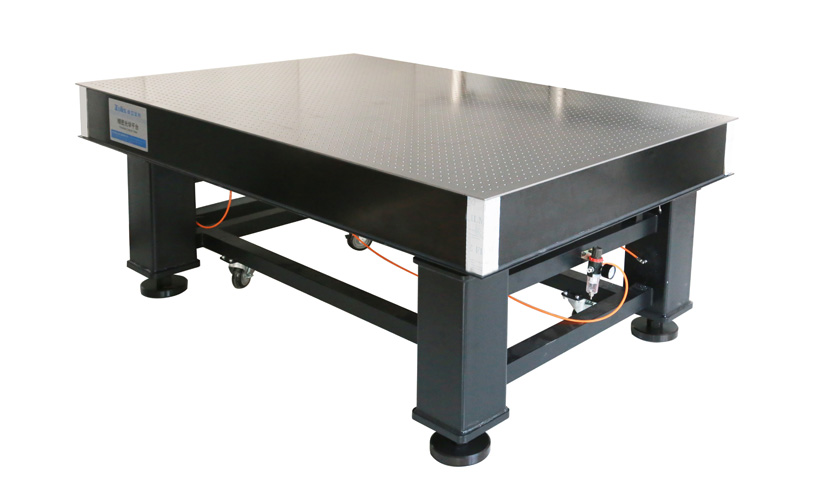

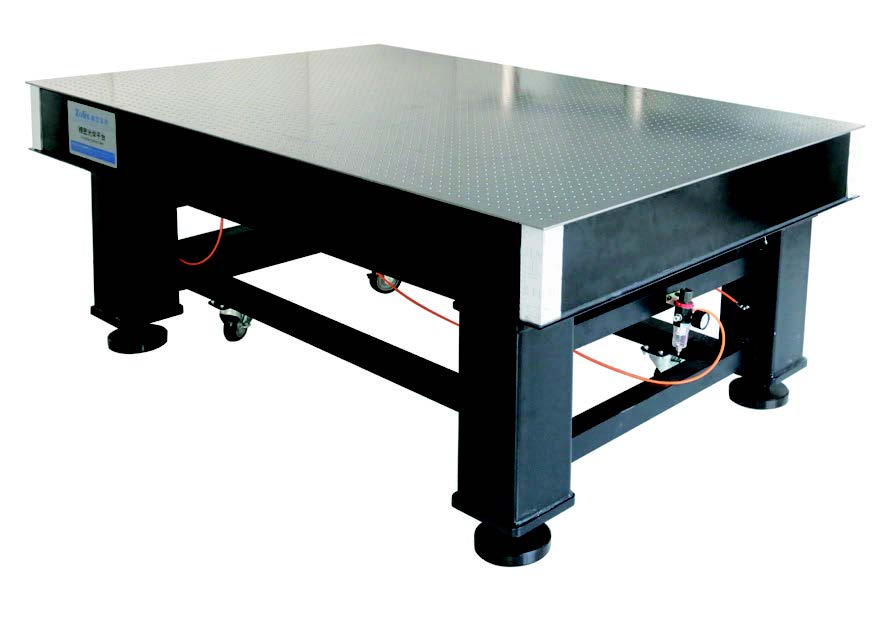

ZTP 系列从结构上分为台面和气浮支架两部分，采用半膜片式空气弹簧、整体焊接支架、标准型不锈钢台面，整体高度800mm。固有频率通常小于1.5~3Hz，隔振效果好，是一款性价比非常高的科研级气浮隔振光学平台。

ZTP系列半膜片式气浮隔振光学平台命名规则：

特点：

• 半膜片式空气弹簧，隔振性能好。

• 标准台面上台板材料为SUS430（1Cr17 ）高导磁不锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板，台面也可选择整体材料为SUS316极弱磁不锈钢面包板。

• 表面经过亚光处理，可有效减少杂散光。

• 侧面为黑色铝塑板，美观、实用，四角用不锈钢板包角。

• 整体焊接支架，刚性高，稳定性好。

• 自动充气，自动平衡，响应时间短，平衡速度快。

• 标配速度调控，系统更稳定。

• 隔振效果好、性价比非常高的科研级气浮隔振光学平台。

ZTP系列半膜片式气浮隔振光学平台应用领域：

• 对隔振要求较高的光学实验，需要隔绝大部分地面振动，如光通讯、高倍光学显微镜、光学成像、精密光谱测量。

技术指标：

• 固有频率：＜1.5~3Hz，同负载和实际使用情况相关

• 平面度：0.02~0.05mm/600mm×600mm

• 台面：上台板4~6mm厚不锈钢

• 底板：下底板4~6mm厚，表面喷黑塑处理

• 台面厚度：100/200/300mm，详见选型表

• 台面加支架总高度800mm，总高度可调范围：-10~+15mm

• 孔距：25mm×25mm

• 最边缘孔距边：37.5mm

• 孔径：M6

• 台面重量：100mm厚台面约：120Kg/m2

200mm厚台面约：140Kg/m2

300mm厚台面约：167Kg/m2

细节说明：

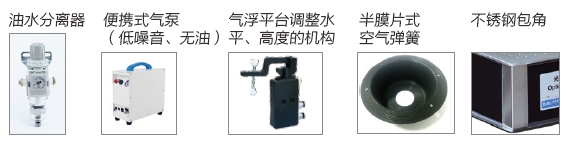

其他配件：

选型表：

产品型号	整体规格（mm）	台面厚度（mm）	台面自重（Kg）	支撑腿截面积（mm）	支架负载能力（Kg）	备注
ZTP09-06（-K）	900×600×800	100	65	120×120	400	4支撑
ZTP10-08（-K）	1000×800×800	100	96	120×120	400	4支撑
ZTP12-06（-K）	1200×600×800	100	86	120×120	400	4支撑
ZTP12-08（-K）	1200×800×800	100	115	120×120	400	4支撑
ZTP12-09（-K）	1200×900×800	100	130	120×120	400	4支撑
ZTP12-10（-K）	1200×1000×800	100	144	120×120	400	4支撑
ZTP12-12（-K）	1200×1200×800	100	173	120×120	400	4支撑
ZTP15-09N（-K）	1500×900×800	100	149	160×160	600	4支撑
ZTP15-10N（-K）	1500×1000×800	100	165	160×160	600	4支撑
ZTP15-12N（-K）	1500×1200×800	100	198	160×160	600	4支撑
ZTP15-15N（-K）	1500×1500×800	100	270	160×160	600	4支撑
ZTP15-09（-K）	1500×900×800	200	189	160×160	600	4支撑
ZTP15-10（-K）	1500×1000×800	200	210	160×160	600	4支撑
ZTP18-09（-K）	1800×900×800	200	227	160×160	800	4支撑
ZTP18-10（-K）	1800×1000×800	200	252	160×160	800	4支撑
ZTP18-12（-K）	1800×1200×800	200	302	160×160	800	4支撑
ZTP18-15（-K）	1800×1500×800	200	378	160×160	800	4支撑
ZTP20-10（-K）	2000×1000×800	200	280	160×160	800	4支撑
ZTP20-12（-K）	2000×1200×800	200	336	160×160	800	4支撑
ZTP20-15（-K）	2000×1500×800	200	420	160×160	800	4支撑
ZTP24-12（-K）	2400×1200×800	200	403	160×160	800	4支撑
ZTP24-15（-K）	2400×1500×800	200	504	160×160	800	4支撑
ZTP24-18	2400×1800×800	200	605	160×160	800	4支撑
ZTP30-12（-K）	3000×1200×800	300	601	160×160	1200	6支撑
ZTP30-15（-K）	3000×1500×800	300	752	160×160	1200	6支撑
ZTP35-12	3500×1200×800	300	701	160×160	1200	6支撑
ZTP35-15	3500×1500×800	300	877	160×160	1200	6支撑

注：产品型号不带（-K），表示无蜂窝粘接式带隔离杯台面可选。

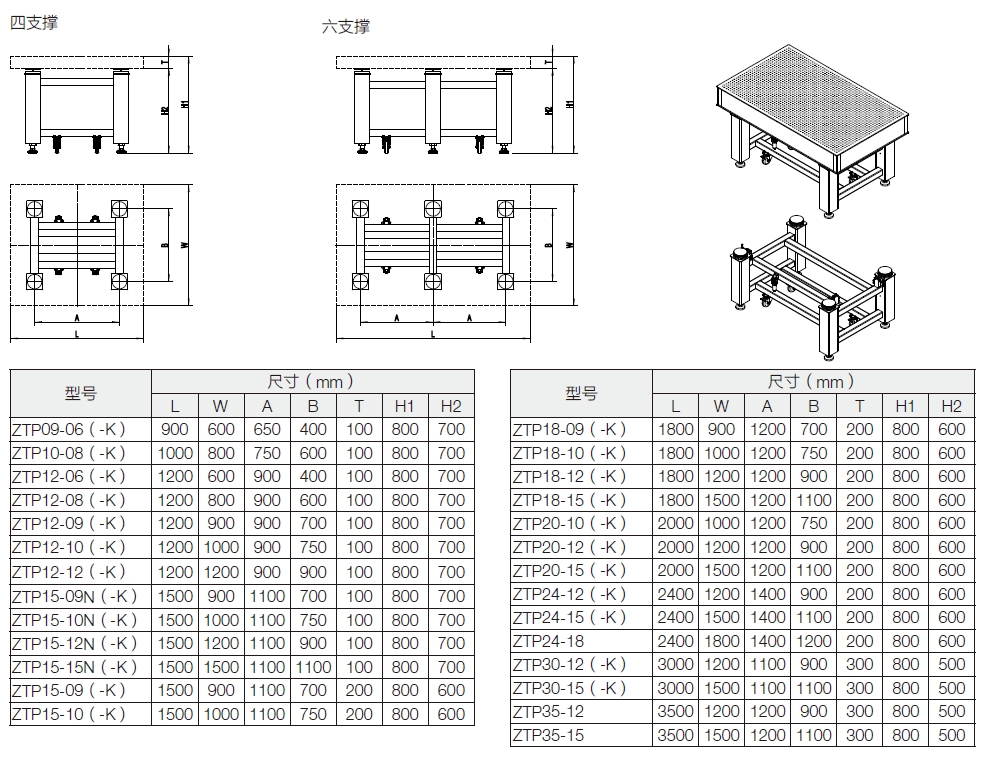

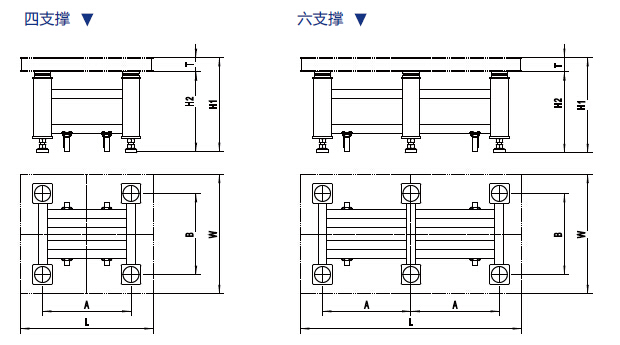

尺寸图

ZTP系列半膜片式气浮隔振光学平台
