RTS2-Omni-Imager拉曼-高光谱联用显微光谱测试系统

产品概述

产品概述

暗场显微技术采用

暗场显微技术采用光学显微镜结合特殊的照明和观察方式，使得只有样品散射的信号能够进入物镜并被探测到，利用这个方法可以看见突破衍射极限的微粒子。暗场显微技术可克服常规光学显微（明场照明成像）针对均一样品中的微小结构成像时，透射或反射衬度不足的问题，使得微小的结构在背景中得以突出呈现，特别适合颗粒、纤维、小尺度界

面等的观测。

高光谱成像（Hyperspectral Imaging, HSI）是指具有高光谱分辨率的遥感科学和技术，借助成像光谱仪，能在紫外、可见光、近红外和中红外区域、获取许多非常窄且光谱连续的图像数据，为每个像元提供数十至数百个窄波段（通常波段宽度 <10nm）光谱信息，能产生一条完整而连续的光谱曲线。
成像光谱仪每次成目标上一条线的像，并分光使每个光谱成分对应线阵上的一个像素点。因此，每一幅来自光谱相机的图像结构包括一个维度（空间轴）上的线阵像素和在另一个维度（光谱轴）上的光谱分布（光在光谱元素的强度），实现“图谱合一”。

采用拥有自主**技术的焦平面扫描成像技术，通过内置运动扫描成像和调焦的精密电控平台结构分别实现图像的获取和焦距景深的调整。

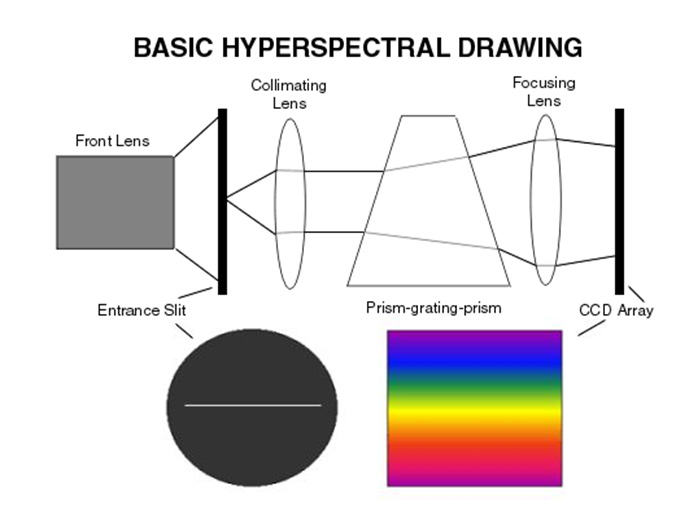

高光谱成像原理图

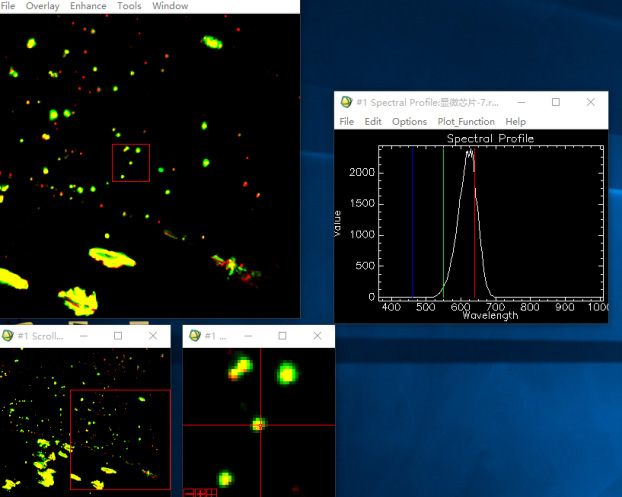

暗场显微高光谱成像系统可以集暗场散射、瞬态荧光、拉曼光谱等技术于一体，基于推扫式的快速光谱成像特点，数据立方体的采集时间 10s~1min 间（考虑相机参数：相机像素、曝光时间、帧频、信号强弱等因素），保证不稳定样品在短时间内被快速测量并分析，实现对纳米材料的轨迹追踪，对运动规律和物性变化进行实时分析。

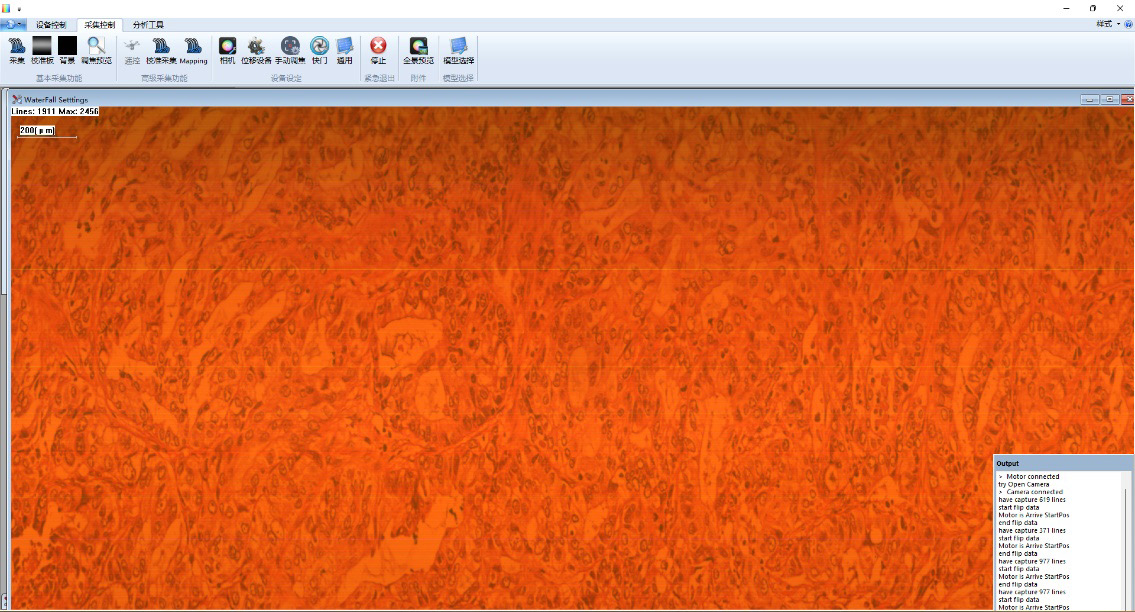

针对大尺寸样品，可以通过加配自研外置的精密电控二维扫描平台并借助分光和探测模组等实现对目标的 Mapping扫描，且自动完成每条航带的自动拼接修正，从而得到大尺寸的单层影像。如借助内置自动调焦维度的运动控制结构，

可以实现不同层析间的原位成像检测或者 Mapping 扫描。实现大尺寸、多维度、原位及层析间的成像应用。

产品介绍

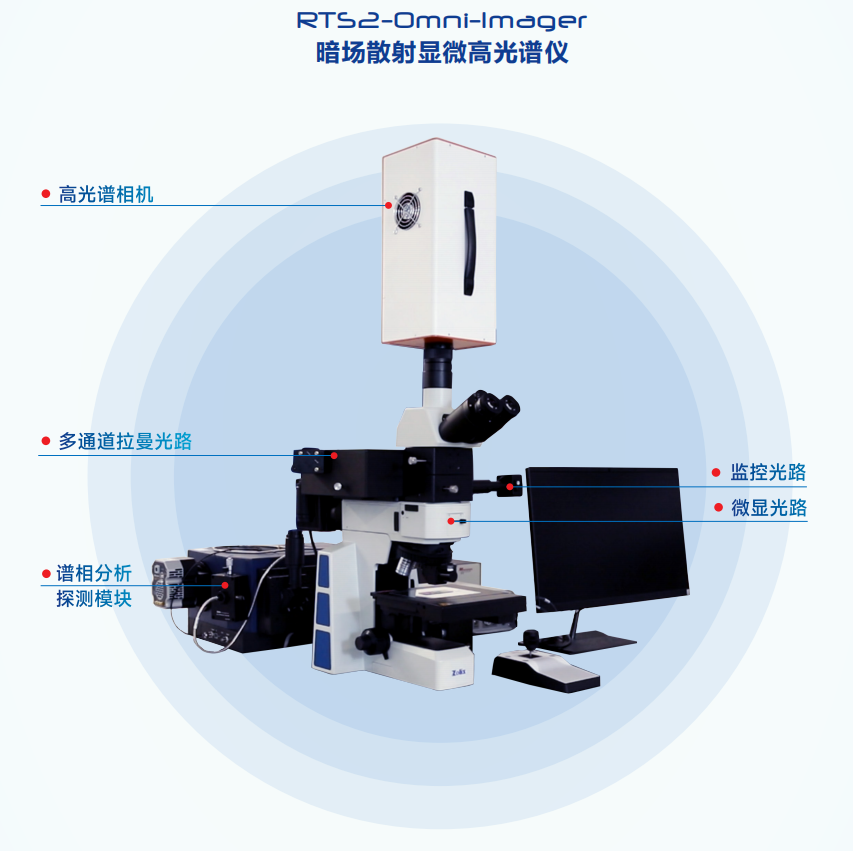

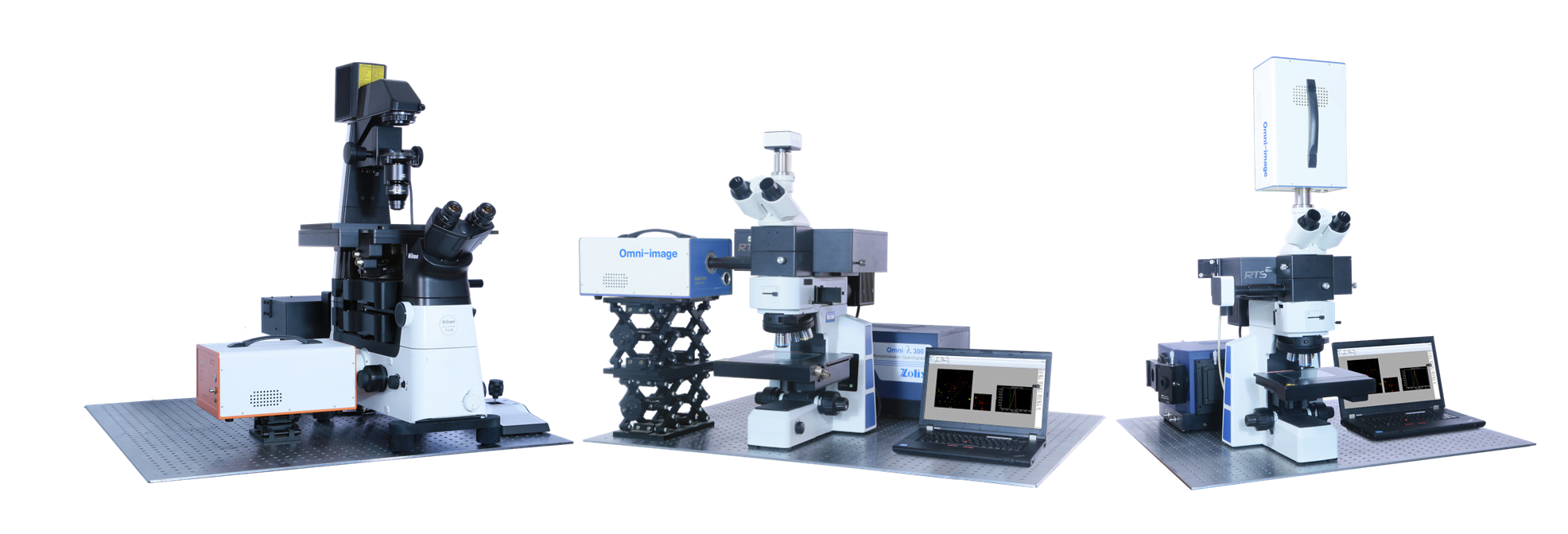

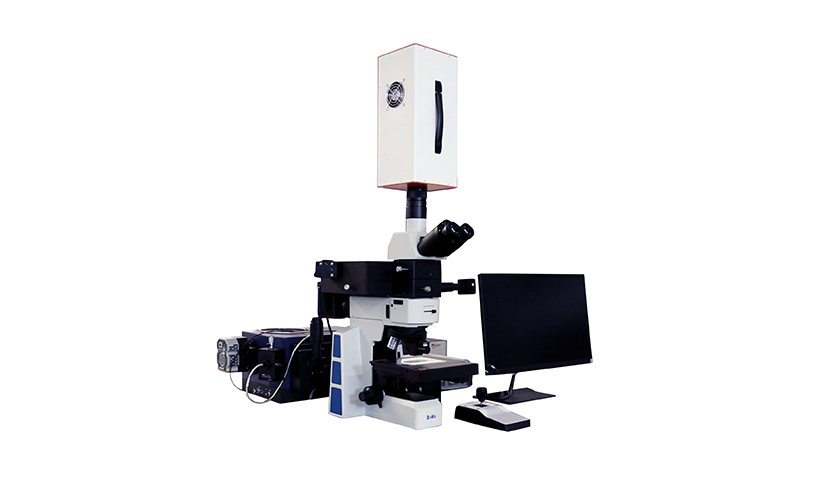

RTS2-Omni-Imager 暗场散射显微高光谱仪是北京卓立汉光仪器有限公司全新推出一款套暗场散射高光谱系统。该系统以暗场散射高光谱为主，可集成稳态 / 瞬态荧光、拉曼光谱技术于一身，突破单类别光谱仪器适用性上的局限，为高端科研用户提供一套以全新设计理念实现的快速、综合、原位、相关四位一体的集成化光谱测量识别系统。

系统采用模块化设计，具有良好的拓展性，满足不同应用场景需求。采用线推扫成像替代传统点扫描光谱成像，扫描速度快，在数分钟内对视野范围内样品进行反射光谱、荧光光谱和暗场散射光谱信号做高光谱扫描，获取样品的图像和光谱信息。具备高灵敏度、高准确度等优势

典型应用场景：

• 量子点暗场散射

• 纳米材料科学

• 生物科学

• 伪装识别

• 药品医学

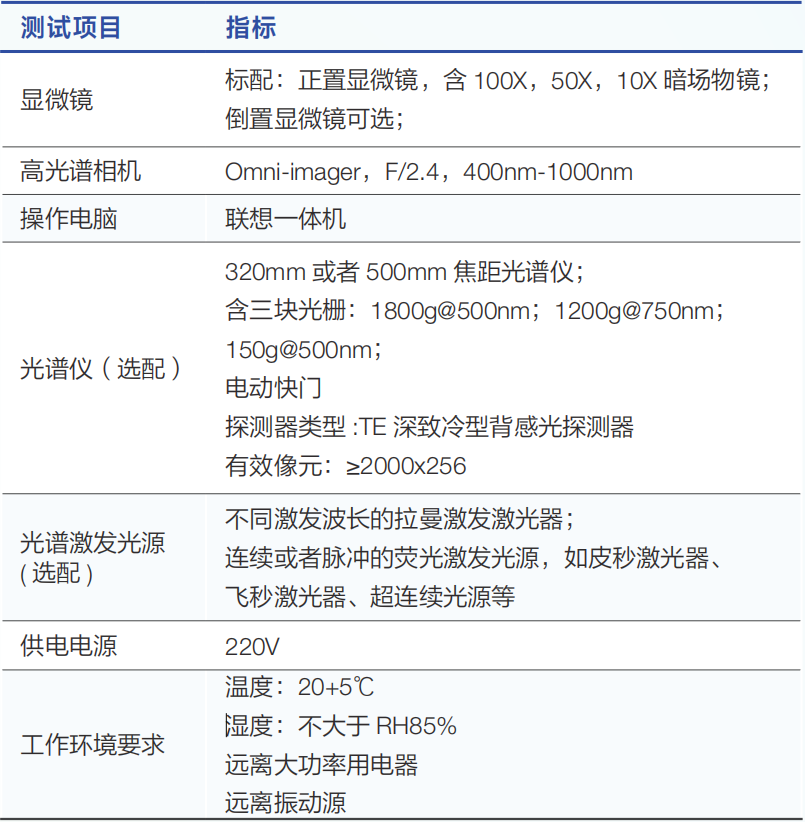

系统配置和关键部件

如同一般的微区光谱系统，暗场散射光谱可通过暗场显微镜（透射照明需配置暗场聚光器，落射照明需配置明暗场物镜及落射暗场照明器），成像光栅光谱仪以及高灵敏度科研级 CCD 探测器构成。
传统暗场散射光谱系统的结构由图所示。在暗场显微镜的影像出口转接光栅光谱仪，显微镜成像于光谱仪入口。光谱仪入口狭缝开大，选择反射镜替代光栅（或将光栅波长设为“0”），可在光谱仪 CCD 上观测暗场成像；选择感兴趣的颗粒使其位于视场中心，狭缝调小，光栅切换到适当的波长位置，即可获得暗场光谱。全新暗场散射高光谱仪可以使用高光谱相机代理显微镜的彩色成像相机，在不移动样品的情况下，得到样品的图像和包含每个点的光谱的高光谱图像。系统可与传统光栅光谱仪共存，引入激光和共焦光路，从而实现荧光或者拉曼光谱的激发。
