产品名称:带通滤光片

产品型号:

产品品牌: CVI、Semrock


带通滤光片


带通滤光片(Bandpass Filter) 与截止滤光片(Cutoff Filter) 往往指的是同一类产品,比如说短波截止滤光片(Short Wave Cutoff Filter) 与长波通滤光片(Long Wave Pass Filter) 是同一产品但说法不同而已。同样地,长波截止滤光片与短波通滤光片指的也是同一种产品。我们习惯上,更常用长波通(LP) 和短波通(SP) 来区分。

如果想获取某一波长范围的光( 比如说可见光范围), 除了找到专用的滤光片以外,我们也可以用两块滤光片来实现:一块长波通滤光片/ 短波截止滤光片( 如380nm 以上通过/380nm 以下截止) 和一块短波通滤光片/ 长波截止滤光片( 如780nm 以下通过/780nm 以上截止),可参考下图:

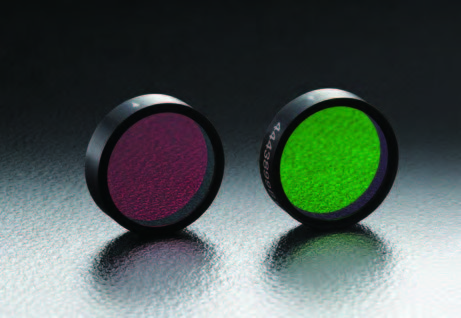

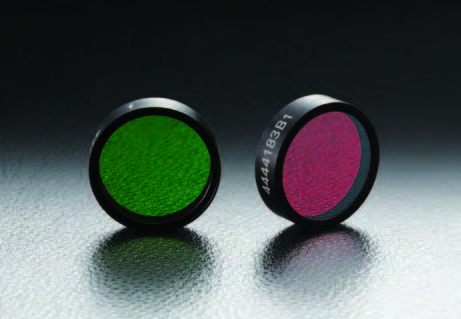

日本SIGMA KOKI短波通滤光片

透过短波长一侧的光线,遮断长波长一侧的光线的波长(颜色)分离用滤光片。可以用于生物影像或流式细胞仪。

·这是一款性能优良的滤光片,在不通光的波段,遮光性能达OD5。同时,在透过波段,其透过率超过90%。
·采用了多层电介质膜,其本身几乎没有光吸收。



注意

在0°入射角度之外使用时,透过率的波长变化特性可能会改变。(一般入射角度越大,波长特性向较短波长方向移动。)

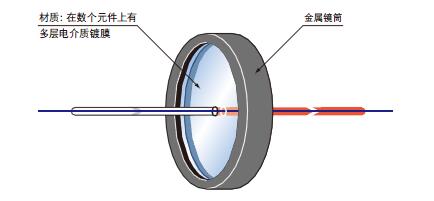

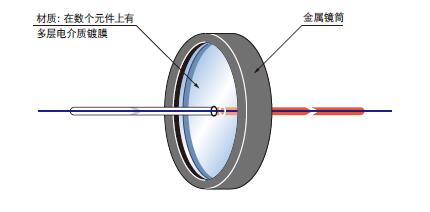

日本SIGMA KOKI短波通滤光片功能说明图

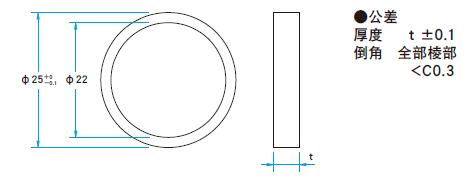

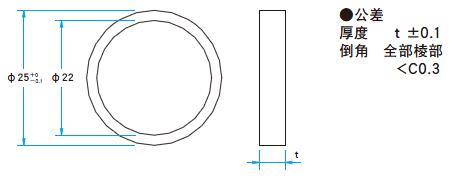

日本SIGMA KOKI短波通滤光片外形图

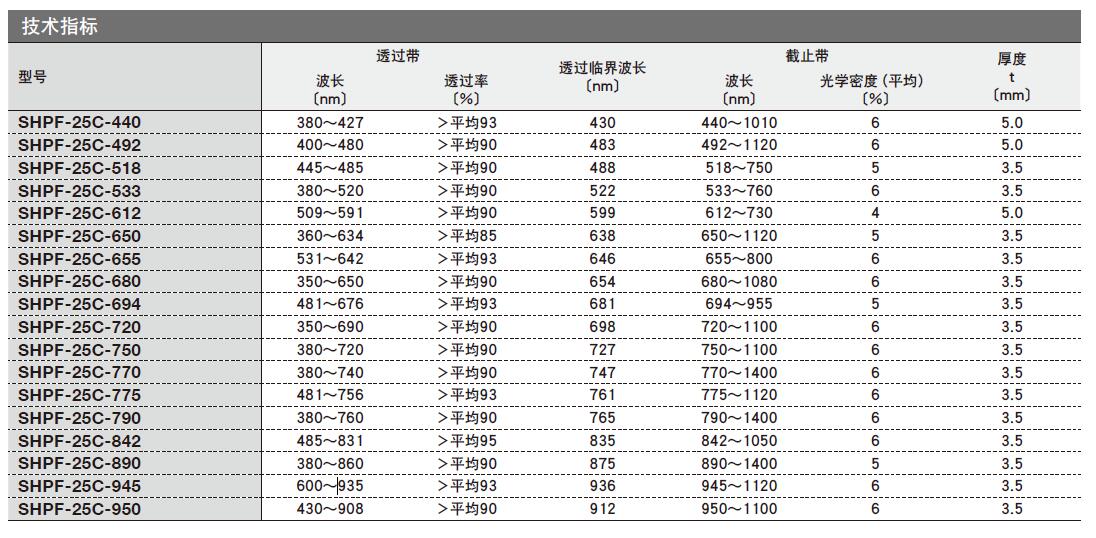

日本SIGMA KOKI短波通滤光片技术指标

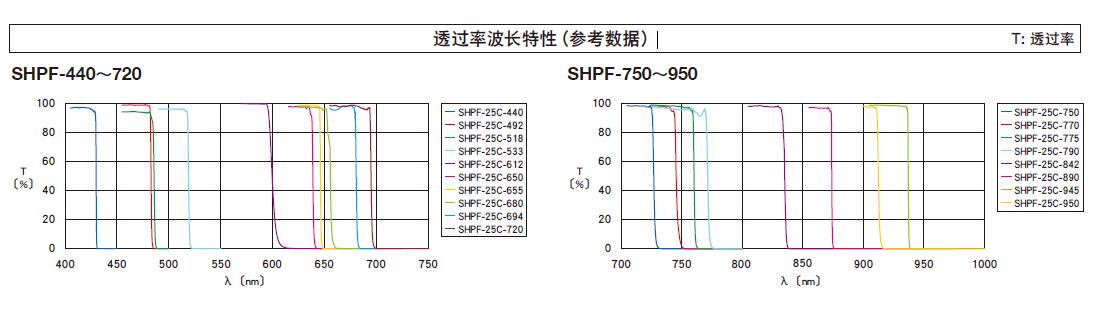

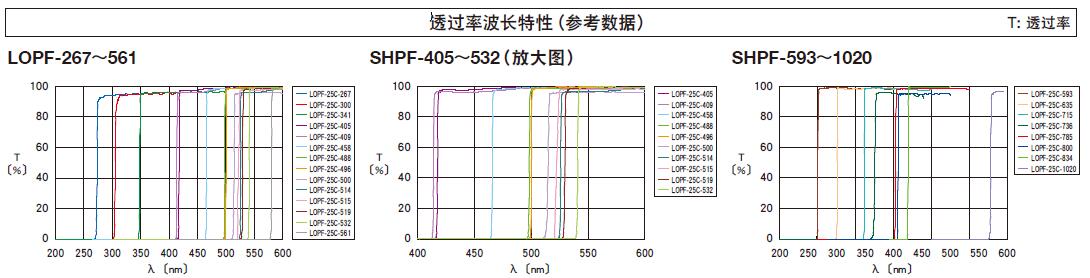

透过率波长特性(参考数据)

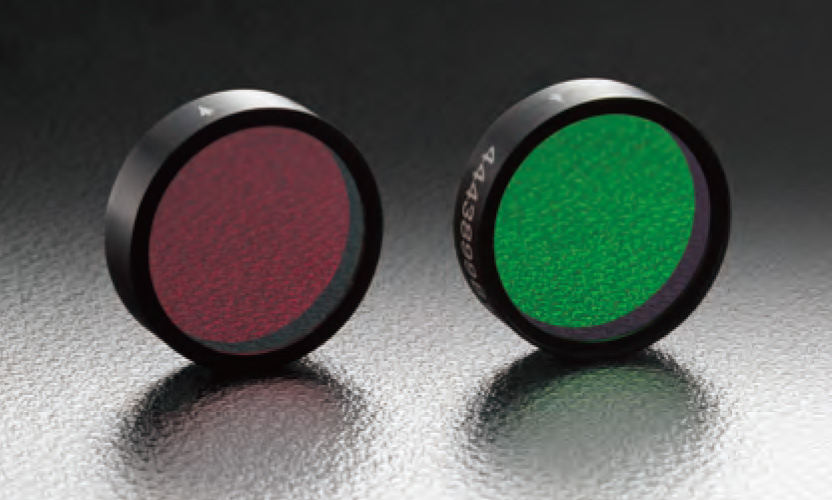

日本SIGMA KOKI波通滤光片

透过长波长一侧的光线,遮断短波长一侧的光线的波长(颜色)分离用滤光片。可以用于生物影像或流式细胞仪。

·这是一款性能优良的滤光片,在不通光的波段,遮光性能达ODS。同时,在透过波段,其透过率超过90%。
·采用了多层电介质膜,其本身几乎没有光吸



注意

在0°入射角度之外使用时,透过率的波长变化特性可能会改变。(一般入射角度越大,波长特性向较短波长防汛移动)


日本SIGMA KOKI波通滤光片功能说明图

日本SIGMA KOKI波通滤光片外形图

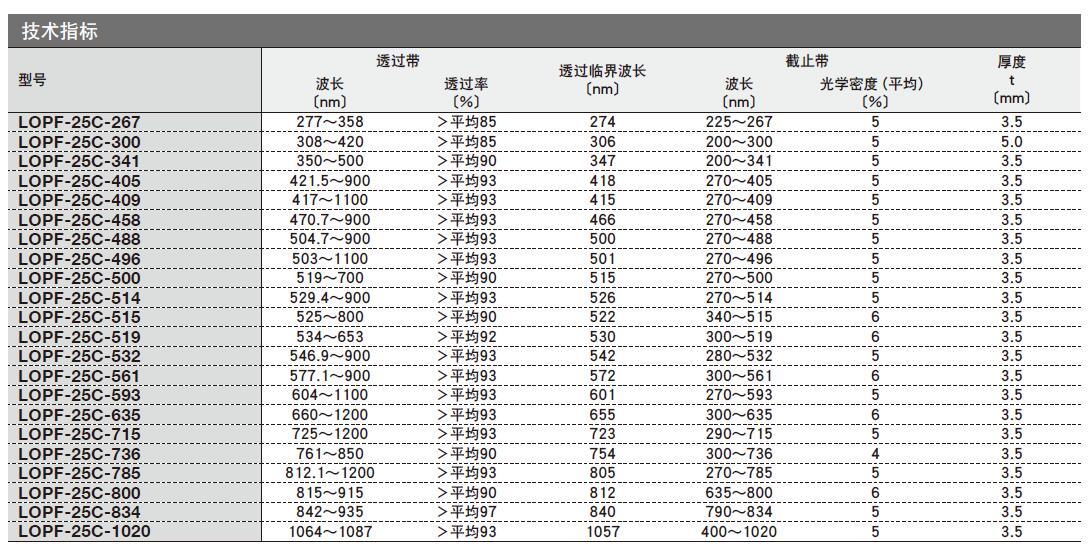

日本SIGMA KOKI波通滤光片技术指标



美国Semrock带通滤光片

美国Semrock 可提供多种带通滤光片,BrightLine® 系列是性价比较高的带通滤光片,主要分为长波/ 短波通滤光片、单带通滤光片、多带通滤光片等。

1. Semrock长波通/短波通滤光片

曲线图例:




Semrock长波通/短波通滤光片选型表(Semrock):





2. Semrock单带通滤光片:


Semrock 对带通滤光片的定义很严格,它在半波全宽(Full Width at Half Maximum,FWHM) 的基础上提出了“保证最小带宽”(Guaranteed Minimum Bandwidth,GMBW) 的概念,并把它用于产品型号的命名中。 FWHM  GMBW+0.01× 中心波长,关于GMBW 的说明,请参照右图:

Semrock单带通滤光片命名规则:
FF01-中心波长-保证最小带宽-尺寸(直径或长×宽)


Semrock单带通滤光片选型表:




3. Semrock多带通滤光片:
