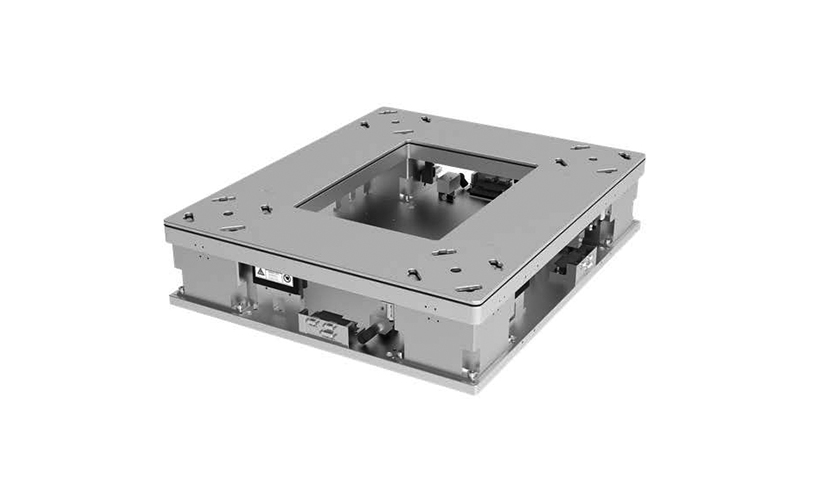

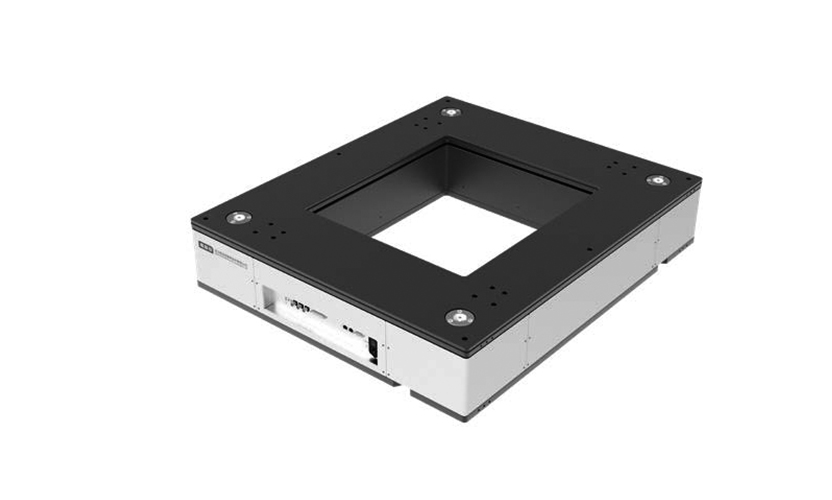

FSD快速整定平台系列主动隔振系统
特点:• 一体式隔振系统,占用空间小
• 单向最高提供1280N推力
• 6自由度主动隔振
• 主动隔振带宽低至0.8Hz起
• 自研控制系统
• 零部件国产化
型号 |
FSD100A |
FSD100B |
外形尺寸 |
1000×700×150 |
1020×875×166 |
单腿自重 |
138kg |
211kg |
主支撑体 |
钢弹簧 |
|
4腿系统承载 重量 |
1000kg |
1000kg |
垂向传递率 |
≤-3dB@2Hz ≤-12dB@5Hz ≤-25dB@10Hz |
≤-3dB@2Hz ≤-12dB@5Hz ≤-25dB@10Hz |
水平向电机 峰值推力 |
640N |
1280N |
适用领域 |
先进量检测设备 |

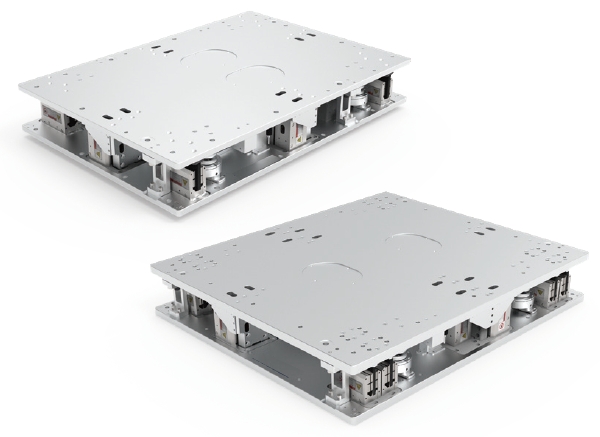

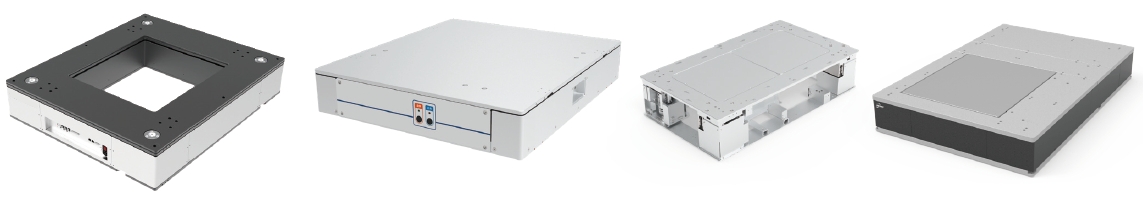

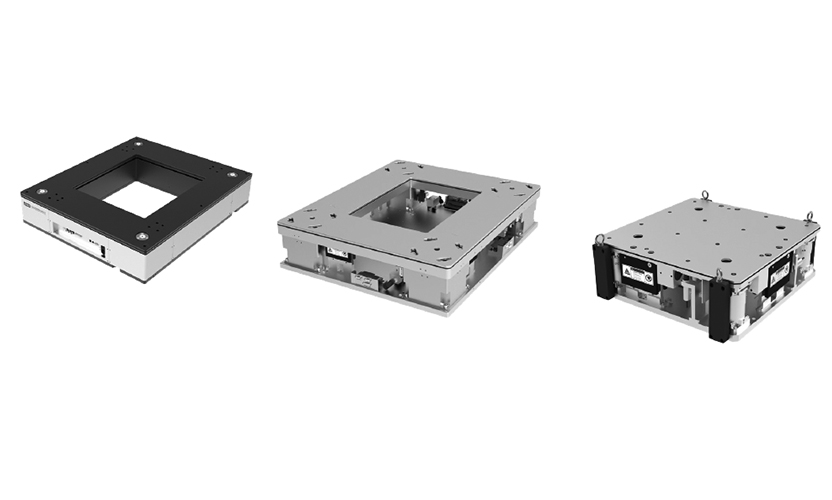

PAD一体式平台系列主动隔振系统特点:
• 4个隔振单元组成一体式隔 振系统,便携安装
• 支撑单元多样化,弹簧、 气浮、磁浮可选
• 6自由度主动隔振
• 主动隔振带宽低至0.8Hz起
• 自研控制系统
• 零部件国产化
型号 |
PSQ-BHJI |
PSQ-BLFT |
PFQ-BTFS |
miniPSQ- BHDD |
PSQ-DHLL |
外形尺寸 |
1060×900×200 |
2020×1370×295 |
2000×2000×390 |
400×450×280 |
定制 |
自重 |
121kg |
2400kg |
5000kg |
17kg |
130kg* |
主支撑体 |
钢弹簧 |
钢弹簧 |
空气弹簧 |
钢弹簧 |
钢弹簧 |
系统承载重量 |
600-1100kg |
1200-2000kg |
2000-2500kg |
50-110kg |
600-1100kg |
垂向传递率 |
≤-12dB@2Hz ≤-20dB@5Hz ≤-30dB@5Hz |
≤-15dB@2Hz ≤-20dB@5Hz ≤-30dB@10Hz |
≤-15dB@2Hz ≤-20dB@5Hz ≤-30dB@10Hz |
≤-10dB@2Hz ≤-20dB@5Hz ≤-30dB@10Hz |
≤-20dB@2Hz ≤-35dB@5Hz ≤-40dB@10Hz |
适用领域 |
SEM 、TEM 、ACTEM等各类电镜,桌面式精密仪器等 |
